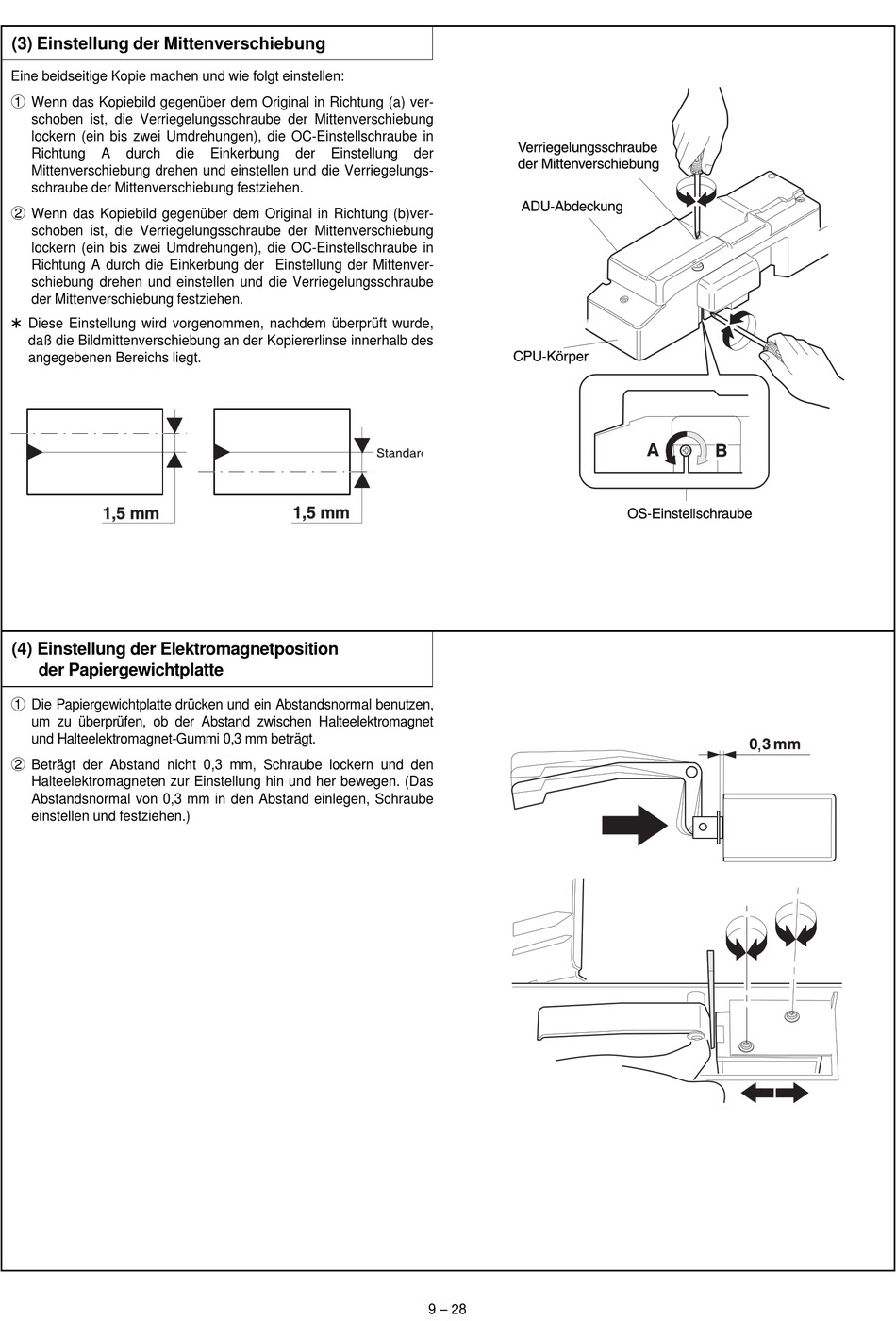

(3) Einstellung der Mittenverschiebung
Eine beidseitige Kopie machen und wie folgt einstellen:
1
Wenn das Kopiebild gegenüber dem Original in Richtung (a) ver-
schoben ist, die Verriegelungsschraube der Mittenverschiebung
lockern (ein bis zwei Umdrehungen), die OC-Einstellschraube in
Richtung A durch die
Mittenverschiebung drehen und einstellen und die Verriegelungs-
schraube der Mittenverschiebung festziehen.
2
Wenn das Kopiebild gegenüber dem Original in Richtung (b)ver-
schoben ist, die Verriegelungsschraube der Mittenverschiebung
lockern (ein bis zwei Umdrehungen), die OC-Einstellschraube in
Richtung A durch die Einkerbung der Einstellung der Mittenver-
schiebung drehen und einstellen und die Verriegelungsschraube
der Mittenverschiebung festziehen.
* Diese Einstellung wird vorgenommen, nachdem überprüft wurde,
daß die Bildmittenverschiebung an der Kopiererlinse innerhalb des
angegebenen Bereichs liegt.
(4) Einstellung der Elektromagnetposition
der Papiergewichtplatte
1
Die Papiergewichtplatte drücken und ein Abstandsnormal benutzen,
um zu überprüfen, ob der Abstand zwischen Halteelektromagnet
und Halteelektromagnet-Gummi 0,3 mm beträgt.
2
Beträgt der Abstand nicht 0,3 mm, Schraube lockern und den
Halteelektromagneten zur Einstellung hin und her bewegen. (Das
Abstandsnormal von 0,3 mm in den Abstand einlegen, Schraube
einstellen und festziehen.)
Einkerbung der Einstellung der
9 – 28
