8

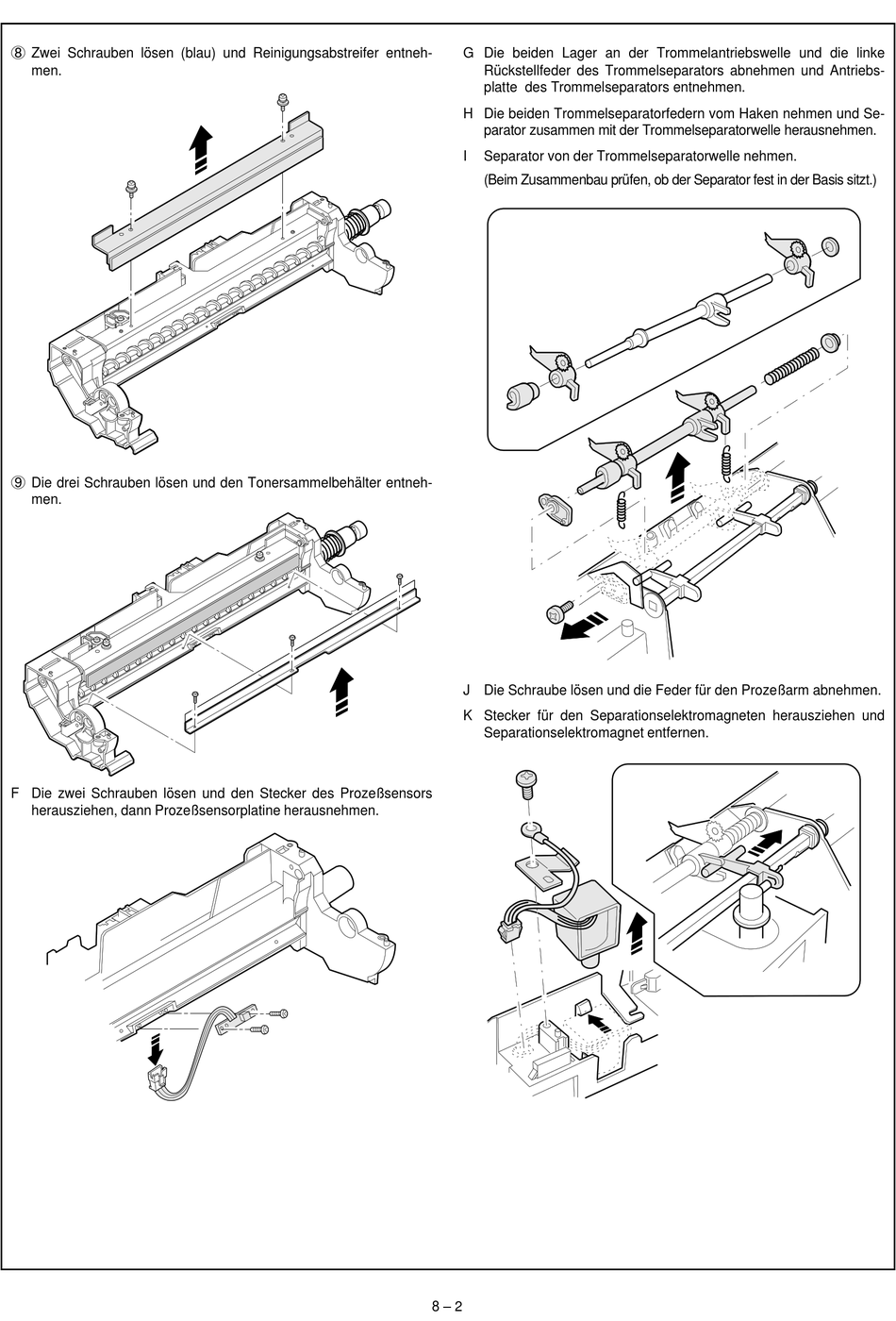

Zwei Schrauben lösen (blau) und Reinigungsabstreifer entneh-
men.
9
Die drei Schrauben lösen und den Tonersammelbehälter entneh-
men.
F Die zwei Schrauben lösen und den Stecker des Prozeßsensors
herausziehen, dann Prozeßsensorplatine herausnehmen.
G Die beiden Lager an der Trommelantriebswelle und die linke
Rückstellfeder des Trommelseparators abnehmen und Antriebs-
platte des Trommelseparators entnehmen.
H Die beiden Trommelseparatorfedern vom Haken nehmen und Se-
parator zusammen mit der Trommelseparatorwelle herausnehmen.
I Separator von der Trommelseparatorwelle nehmen.
(Beim Zusammenbau prüfen, ob der Separator fest in der Basis sitzt.)
J Die Schraube lösen und die Feder für den Prozeßarm abnehmen.
K Stecker für den Separationselektromagneten herausziehen und
Separationselektromagnet entfernen.
8 – 2
