Sharp SF-2052 Serviceanleitung Seite 85

Schritt 82: Wende-Elektromagnet (DRSOL) AUS

(Die Klappe bewegt sich nach unten.)


↓
Schritt 83: Spiegelbasis-Abtastung gestartet


↓
* D
NIEDRIG (Kein Original im Magazin) → Nach
DSS Ausgang
Beendigung der Spiegelbasis-Abtastung, zu Schritt 46

gehen (Umkehrung).

HOCH (Es befindet sich ein Original im Magazin.)

↓
 →
Grehen Sie zu Schritt 38 (einleitender Papiereinzug).

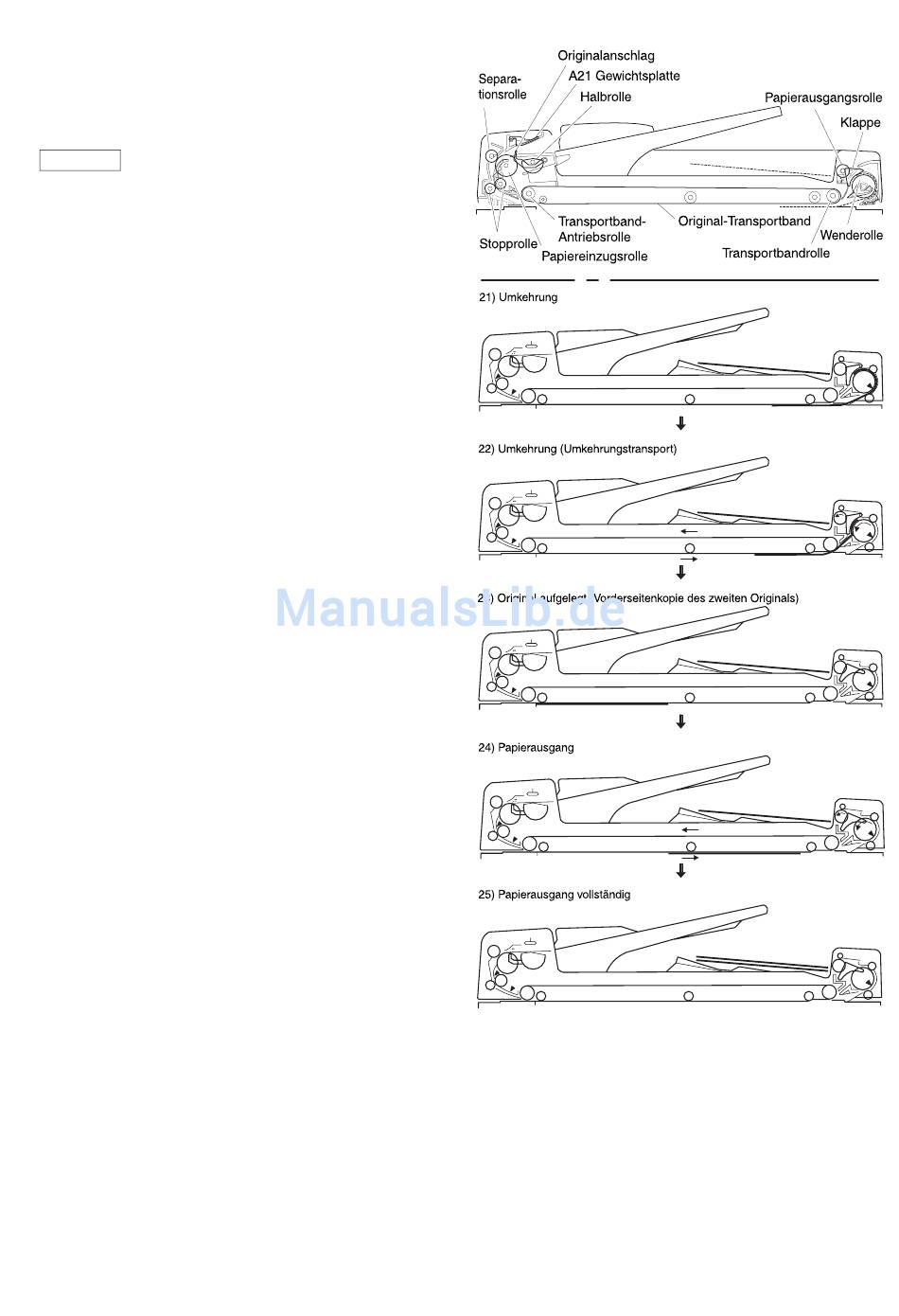

(Papieraugabe)
↓
Schritt 84: Transportmotor (DTM) Vorwärtsdrehung

(Transportband Drehung)


Wendemotor (DRM) Vorwärtsdrehung

(Wenderolle, Kopienablagerolle Drehung)


Das Original wird ausgeworfen.

↓
Schritt 85: Papierwendesensor (RDD) ermittelt die Vorderkante

des ausgeworfenen Originals.


(RDD Ausgang HOCH)
↓
Schritt 86: Papierwendesensor (RDD) ermittelt die Hinterkante

des ausgeworfenen Originals.

 (RDD Ausgang NIEDRIG)

Transportmotor (DTM) AUS


(Transportband gestoppt)


Wendemotor (DRM) keine Drehung

↓
Schritt 87: Original ausgeworfen
↓
Schritt 88: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle gestoppt)

↓
END
Hinweis: * A: Beim ersten Original, wird die Vor-Papiereinzugsfunk-
tion durchgeführt.
* B: Wenn sich vorher im Originalmagazin ein Original
befindet, wird dieses ausgeworfen.
* C: Wenn sich im Originalmagazin kein Original befindet,
die Gewichtsplatte und den Anschlag nach oben
schieben.
* D: Wenn sich im Originalmagazin kein Original befindet,
wird der Ausgang des Originaleinstellungssensors
(DSS) NIEDRIG.
* E: Ist abhängig davon, ob bereits eingezogene Originale
in Schritt 38 ∼ Schritt 44 vorhanden sind.
7 – 24
