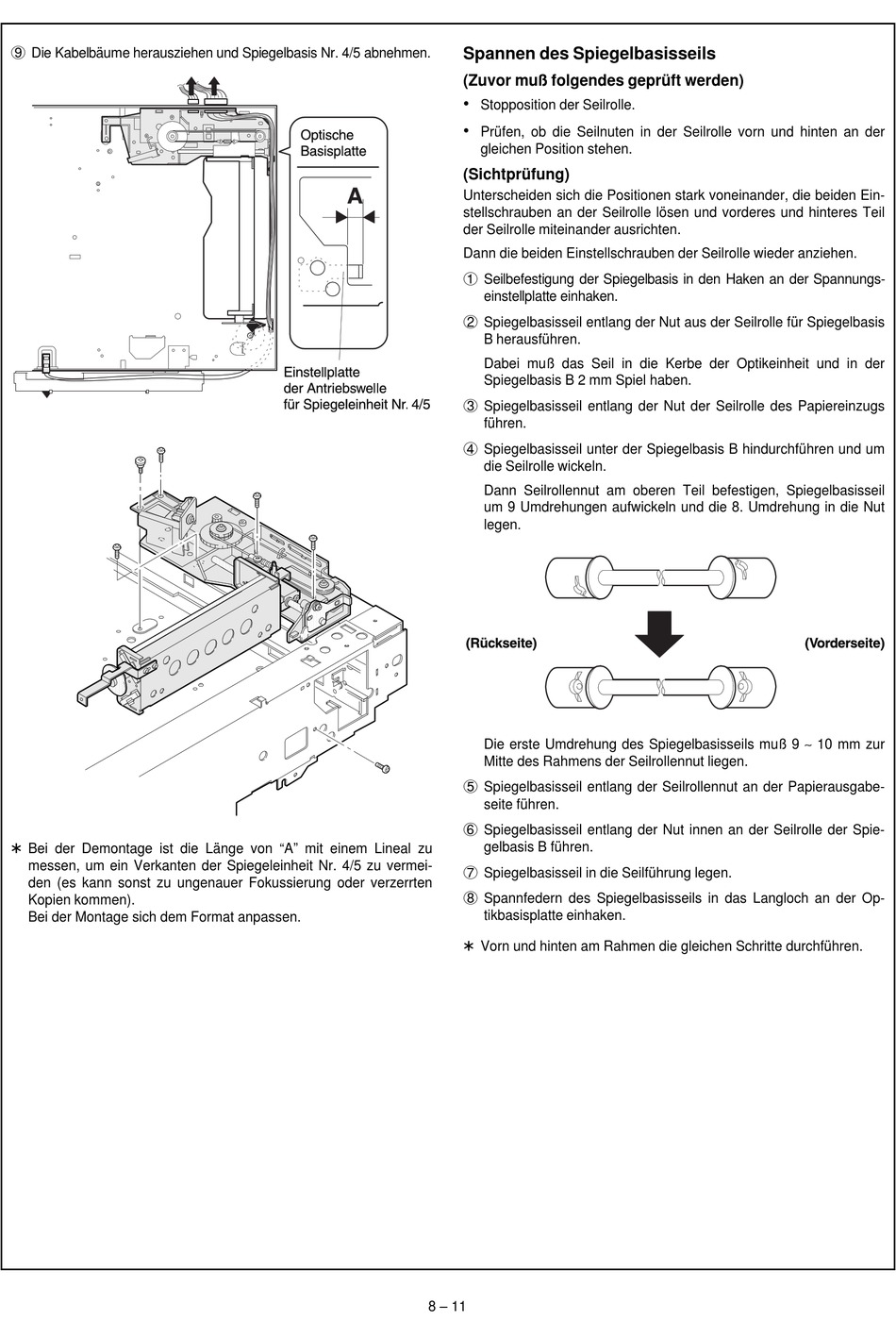

9
Die Kabelbäume herausziehen und Spiegelbasis Nr. 4/5 abnehmen.
* Bei der Demontage ist die Länge von "A" mit einem Lineal zu
messen, um ein Verkanten der Spiegeleinheit Nr. 4/5 zu vermei-
den (es kann sonst zu ungenauer Fokussierung oder verzerrten
Kopien kommen).
Bei der Montage sich dem Format anpassen.
Spannen des Spiegelbasisseils
(Zuvor muß folgendes geprüft werden)
•
Stopposition der Seilrolle.
•
Prüfen, ob die Seilnuten in der Seilrolle vorn und hinten an der
gleichen Position stehen.
(Sichtprüfung)
Unterscheiden sich die Positionen stark voneinander, die beiden Ein-
stellschrauben an der Seilrolle lösen und vorderes und hinteres Teil
der Seilrolle miteinander ausrichten.
Dann die beiden Einstellschrauben der Seilrolle wieder anziehen.
1
Seilbefestigung der Spiegelbasis in den Haken an der Spannungs-
einstellplatte einhaken.
2
Spiegelbasisseil entlang der Nut aus der Seilrolle für Spiegelbasis
B herausführen.
Dabei muß das Seil in die Kerbe der Optikeinheit und in der
Spiegelbasis B 2 mm Spiel haben.
3
Spiegelbasisseil entlang der Nut der Seilrolle des Papiereinzugs
führen.
4
Spiegelbasisseil unter der Spiegelbasis B hindurchführen und um
die Seilrolle wickeln.
Dann Seilrollennut am oberen Teil befestigen, Spiegelbasisseil
um 9 Umdrehungen aufwickeln und die 8. Umdrehung in die Nut
legen.
Die erste Umdrehung des Spiegelbasisseils muß 9 ∼ 10 mm zur
Mitte des Rahmens der Seilrollennut liegen.
5
Spiegelbasisseil entlang der Seilrollennut an der Papierausgabe-
seite führen.
6
Spiegelbasisseil entlang der Nut innen an der Seilrolle der Spie-
gelbasis B führen.
7
Spiegelbasisseil in die Seilführung legen.
8
Spannfedern des Spiegelbasisseils in das Langloch an der Op-
tikbasisplatte einhaken.
* Vorn und hinten am Rahmen die gleichen Schritte durchführen.
8 – 11
