(2) Grundlegender Vorgang und Struktur

•
Zum gleichmäßigen Laden der Fotoleiteroberfläche auf ein bestimmtes
Potential während des Ladevorgangs wird die Scorotron-Methode
verwendet. Der bisher eingesetzte Coronadraht wurde durch einen
neuen Aufladecorona-Mechanismus ersetzt, bei dem eine 0,1 mm
dicke Sägezahnplatte aus rostfreiem Stahl zum Einsatz kommt.
Dadurch wird die Ozonbildung, die bei der Ionisierung der Sauer-
stoffmoleküle in der Luft entsteht, verringert.
•
Der Separationsmechanismus wurde hinsichtlich der Wartungs-
freundlichkeit verbessert.

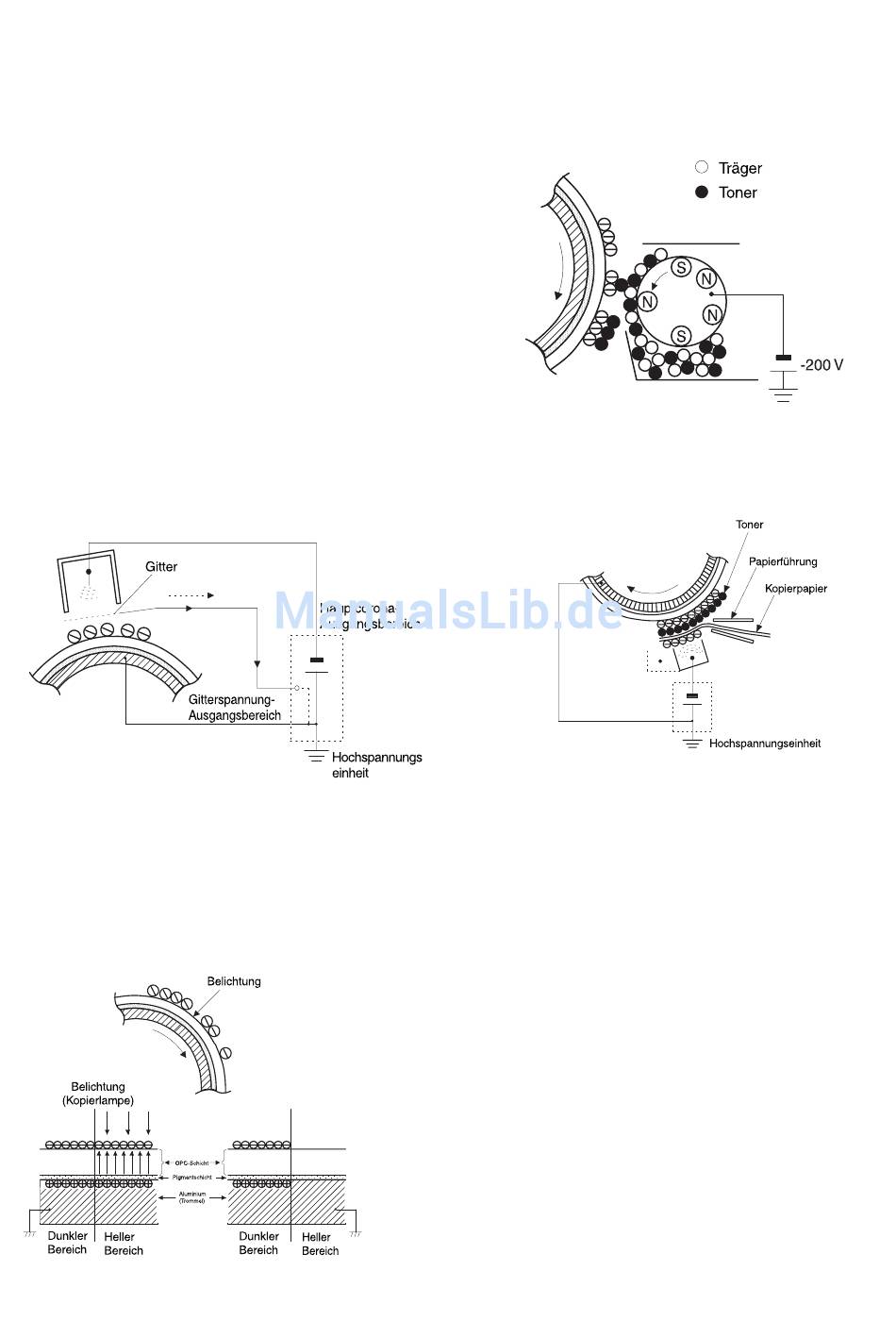

1) Der Bilderzeugungsvorgang im einzelnen

SCHRITT 1. Aufladen
Durch die negative Ladung der Aufladecorona wird eine gleichmäßige
negative Ladung an die Oberfläche der OPC-Trommel angelegt.
Durch die negative Ladung der Aufladecorona wird eine gleichmäßige
negative Ladung an die Oberfläche der OPC-Trommel angelegt.
•
Ist das Trommeloberflächenpotential geringer als die Gitterspannung,
passieren die von der Aufladecorona erzeugten elektrischen
Ladungen das Gitter und treffen auf die Trommeloberfläche. Das
Laden wird fortgesetzt, bis das Trommeloberflächenpotential
der Gitterspannung entspricht.
•
Hat das Trommeloberflächenpotential das Niveau der Gitterspannung
fast erreicht, fließen die von der Aufladecorona erzeugten
Ladungen über das Gitter an den Stromkreis der Hochspan-
nungseinheit ab. So wird das Trommeloberflächenpotential immer
auf der Höhe der Gitterspannung gehalten.
SCHRITT 2. Belichtung (Kopierlampe, Spiegel, Linse)
Das optische Bild des Originals wird von den Spiegeln reflektiert und
von der Kopierlampe durch die Linse auf die OPC-Trommel
geworfen. Der Widerstand der OPC-Schicht wird in hellen
Bereichen verringert (helle Bereiche auf dem Original), so daß sich
negative Ladungen bilden, die ein unsichtbares elektrostatisches Bild
auf der Trommeloberfläche erzeugen.
Bei einer Verkleinerung wird der nicht belichtete Teil des Bildes durch
die Löschlampe (BL) nach der Belichtung gelöscht.
SCHRITT 3. Entwicklung (Biasspannung –200 V)
Das unsichtbare elektrostatische Bild auf der Trommeloberfläche wird
vom Toner sichtbar gemacht. In diesem Gerät wird die Zweikomponenten-
Magnetbürstenentwicklung eingesetzt, bei der eine Biasspannung
von 200 V an den Träger (MG-Rolle) angelegt wird und der Toner
durch Reibung mit dem sich drehenden Träger positiv aufgeladen wird.
SCHRITT 4. Übertragung
Das sichtbare Bild auf der Trommeloberfläche wird auf das Kopierpapier
übertragen. An die hintere Oberfläche des Kopierpapiers wird von der Über-
tragungscorona eine negative Spannung angelegt, damit der Toner
sich von der Trommeloberfläche auf das Papier übertragen läßt.
