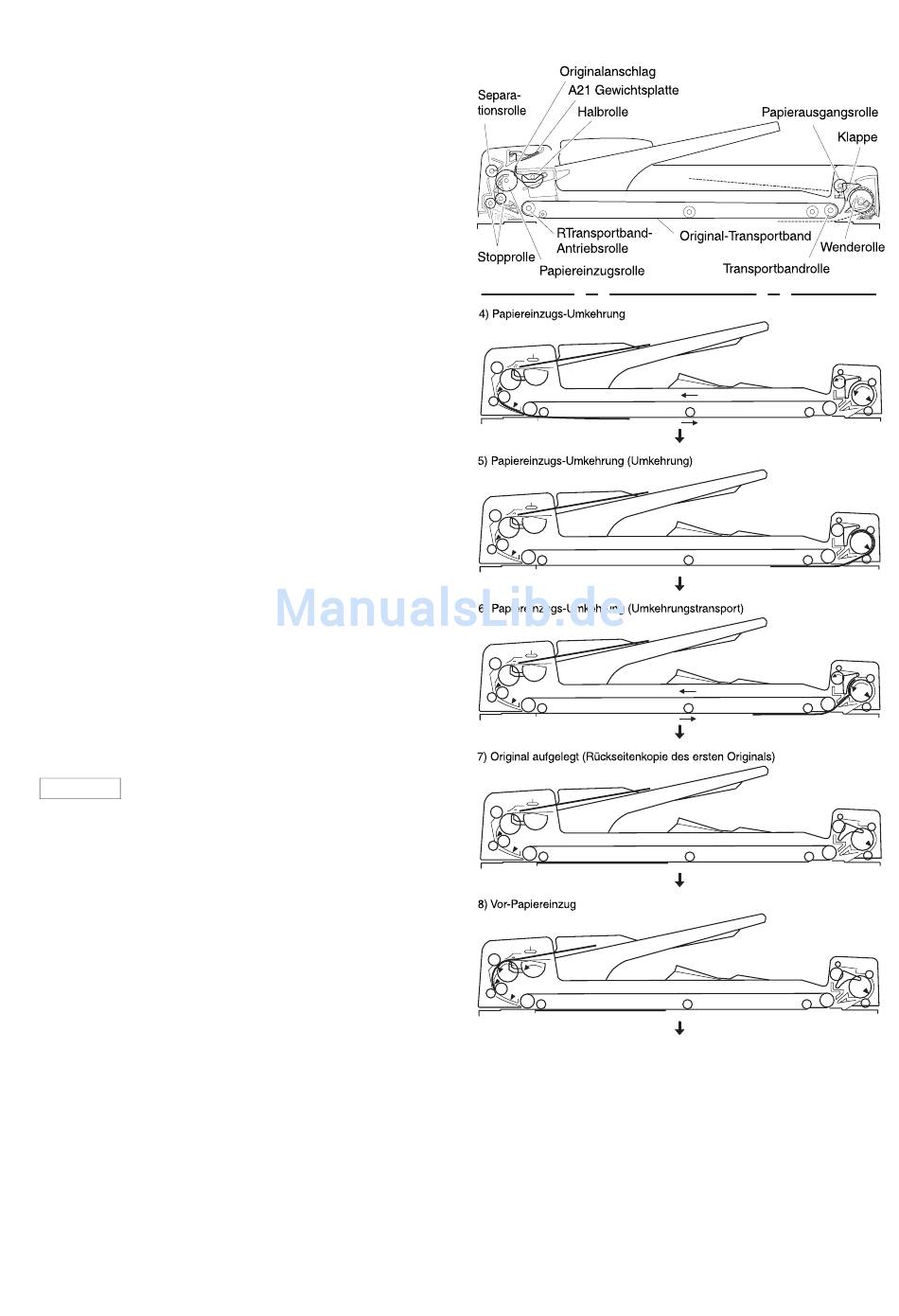

Schritt 24: Originalzufuhrsensor (DFD)

Ermittelt die Hinterkante des ausgeworfenen Originals.

(DFD Ausgang NIEDRIG)


↓
Schritt 25: Originalbreitensensor (DWS) Ausgang HOCH
↓
Schritt 26: Original-Timingsensor (DTD) ermittelt die Hinterkante

des Originals.

(DTD Ausgang NIEDRIG)


Papiereinzugsmotor (DFM) AUS (Stopprolle gestoppt)


Wende-Elektromagnet (DRSOL) ON (Die Klappe wird

nach oben geschoben.)
↓
Schritt 27: Papierwendesensor (RDD) ermittelt die Vorderkante

des Originals. (RDD Ausgang HOCH)
↓
Schritt 28: Die Vorderkante des Originals wird entgegen dem

Uhrzeigersinn durch die Klappe bewegt.
↓
Schritt 29: Transportmotor (DTM) AUS
 (Transportband gestoppt)
↓
Schritt 30: Wendemotor (RDM) AUS

(Wenderolle, Kopienablagerolle stop)
↓
Schritt 31: Transportmotor (DTM) AUS

(Transportband Drehung)
↓
Schritt 32: Wendemotor (DRM) Vorwärtsdrehung

(Wenderolle, Kopienablagerolle Drehung)

Das Original wird zum Papiereinzugsbereich transportiert.

↓
Schritt 33: Papierwendesensor (RDD) ermittelt die Hinterkante

des gewendeten Originals.

(RDD Ausgang NIEDRIG)

↓
Schritt 34: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle gestoppt)
↓
Schritt 35: Transportmotor (DTM) AUS

(Transportband gestoppt)
↓
Schritt 36: Original gestoppt

Wende-Elektromagnet (DRSOL) AUS

(Die Klappe bewegt sich nach unten.)

↓
Schritt 37: Spiegelbasis-Abtastung wird begonnen.
↓
* D
NIEDRIG (Es ist kein Original im Magazin.) → Nach
DSS Ausgang
Beendigung der Spiegelbasis-Abtastung, zu Schritt 46

gehen. (Rückwärtsdrehung)


 HOCH (Es befindet sich ein Original im Magazin)
↓
↓
(Vor-
Papiereinzug)
↓
Schritt 38: Papiereinzugsmotor (DFM) Vorwärtsdrehung

(Papiereinzugsrolle, Halbrolle Drehung)

Die Originalzufuhr wird begonnen.

↓
Schritt 39: Originalzufuhrsensor (DFD) ermittelt die Vorderkante

des Originals.

(DFD Ausgang HOCH)

↓
Schritt 40: Papiereinzugsmotor (DFM) AUS

Das Original wird durch die Stopprolle gestoppt.
↓
Schritt 41: Papiereinzugsmotor (DFM) Vorwärtsdrehung

(Stopprolle Drehung)

Die Vorderkante des Originals wird durch die


Stopprolle aufgenommen.

↓
Schritt 42: Originalbreitensensor (DWS) ermittelt the Original-

breite. (Ausgang NIEDRIG))
↓
Schritt 43: Original-Timingsensor (DTD) ermittelt die Vorderkante

des Originals. (DTD Ausgang HOCH)

↓
