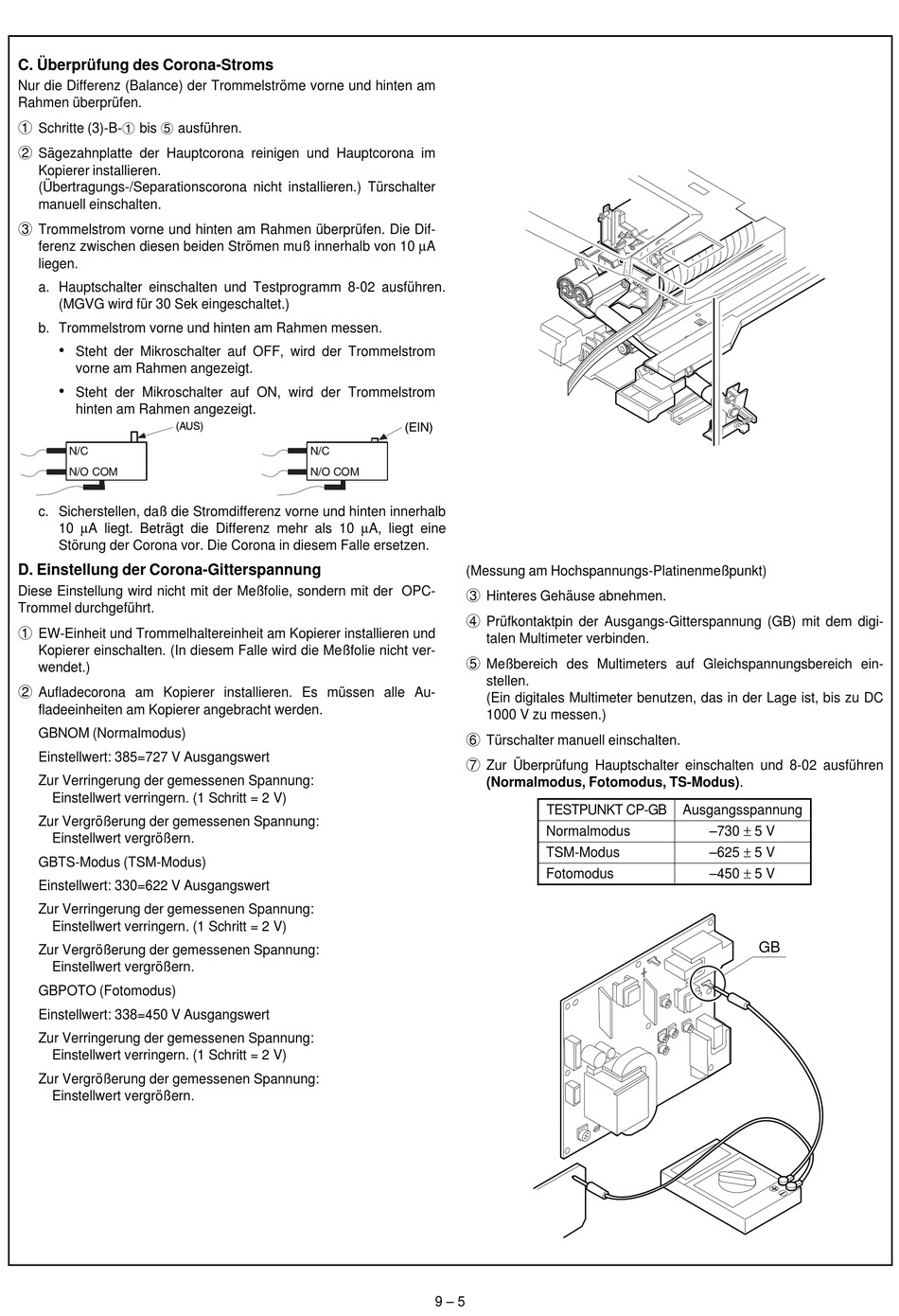

Sharp SF-2052 Serviceanleitung Seite 120

C. Überprüfung des Corona-Stroms
Nur die Differenz (Balance) der Trommelströme vorne und hinten am
Rahmen überprüfen.
1
Schritte (3)-B-1 bis 5 ausführen.
2
Sägezahnplatte der Hauptcorona reinigen und Hauptcorona im
Kopierer installieren.
(Übertragungs-/Separationscorona nicht installieren.) Türschalter
manuell einschalten.
3
Trommelstrom vorne und hinten am Rahmen überprüfen. Die Dif-
ferenz zwischen diesen beiden Strömen muß innerhalb von 10 µA
liegen.
a. Hauptschalter einschalten und Testprogramm 8-02 ausführen.
(MGVG wird für 30 Sek eingeschaltet.)
b. Trommelstrom vorne und hinten am Rahmen messen.
•
Steht der Mikroschalter auf OFF, wird der Trommelstrom
vorne am Rahmen angezeigt.
•
Steht der Mikroschalter auf ON, wird der Trommelstrom
hinten am Rahmen angezeigt.
c. Sicherstellen, daß die Stromdifferenz vorne und hinten innerhalb
10 µA liegt. Beträgt die Differenz mehr als 10 µA, liegt eine
Störung der Corona vor. Die Corona in diesem Falle ersetzen.
D. Einstellung der Corona-Gitterspannung
Diese Einstellung wird nicht mit der Meßfolie, sondern mit der OPC-
Trommel durchgeführt.
1
EW-Einheit und Trommelhaltereinheit am Kopierer installieren und
Kopierer einschalten. (In diesem Falle wird die Meßfolie nicht ver-
wendet.)
2
Aufladecorona am Kopierer installieren. Es müssen alle Au-
fladeeinheiten am Kopierer angebracht werden.
GBNOM (Normalmodus)
Einstellwert: 385=727 V Ausgangswert
Zur Verringerung der gemessenen Spannung:
Einstellwert verringern. (1 Schritt = 2 V)
Zur Vergrößerung der gemessenen Spannung:
Einstellwert vergrößern.
GBTS-Modus (TSM-Modus)
Einstellwert: 330=622 V Ausgangswert
Zur Verringerung der gemessenen Spannung:
Einstellwert verringern. (1 Schritt = 2 V)
Zur Vergrößerung der gemessenen Spannung:
Einstellwert vergrößern.
GBPOTO (Fotomodus)
Einstellwert: 338=450 V Ausgangswert
Zur Verringerung der gemessenen Spannung:
Einstellwert verringern. (1 Schritt = 2 V)
Zur Vergrößerung der gemessenen Spannung:
Einstellwert vergrößern.
(Messung am Hochspannungs-Platinenmeßpunkt)
3
Hinteres Gehäuse abnehmen.
4
Prüfkontaktpin der Ausgangs-Gitterspannung (GB) mit dem digi-
talen Multimeter verbinden.
5
Meßbereich des Multimeters auf Gleichspannungsbereich ein-
stellen.
(Ein digitales Multimeter benutzen, das in der Lage ist, bis zu DC
1000 V zu messen.)
6
Türschalter manuell einschalten.
7
Zur Überprüfung Hauptschalter einschalten und 8-02 ausführen
(Normalmodus, Fotomodus, TS-Modus).
TESTPUNKT CP-GB
Normalmodus
TSM-Modus
Fotomodus
9 – 5
Ausgangsspannung
–730 ± 5 V
–625 ± 5 V
–450 ± 5 V
GB
