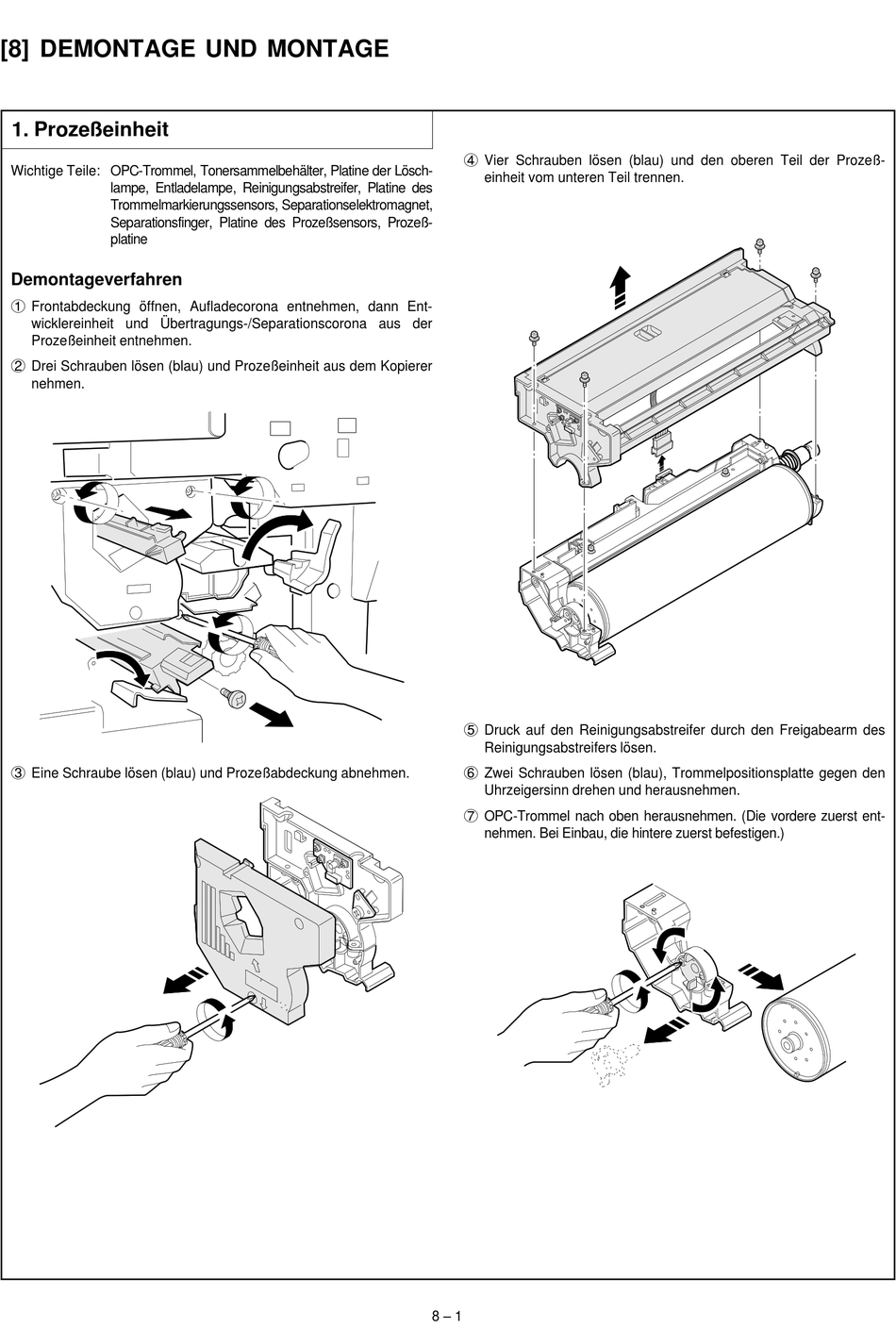

[8] DEMONTAGE UND MONTAGE
1. Prozeßeinheit
Wichtige Teile: OPC-Trommel, Tonersammelbehälter, Platine der Lösch-
lampe, Entladelampe, Reinigungsabstreifer, Platine des
Trommelmarkierungssensors, Separationselektromagnet,
Separationsfinger, Platine des Prozeßsensors, Prozeß-
platine
Demontageverfahren
1
Frontabdeckung öffnen, Aufladecorona entnehmen, dann Ent-
wicklereinheit und Übertragungs-/Separationscorona aus der
Prozeßeinheit entnehmen.
2
Drei Schrauben lösen (blau) und Prozeßeinheit aus dem Kopierer
nehmen.
3
Eine Schraube lösen (blau) und Prozeßabdeckung abnehmen.
4
Vier Schrauben lösen (blau) und den oberen Teil der Prozeß-
einheit vom unteren Teil trennen.
5
Druck auf den Reinigungsabstreifer durch den Freigabearm des
Reinigungsabstreifers lösen.
6
Zwei Schrauben lösen (blau), Trommelpositionsplatte gegen den
Uhrzeigersinn drehen und herausnehmen.
7
OPC-Trommel nach oben herausnehmen. (Die vordere zuerst ent-
nehmen. Bei Einbau, die hintere zuerst befestigen.)
8 – 1
