Sharp SF-2052 Serviceanleitung Seite 80

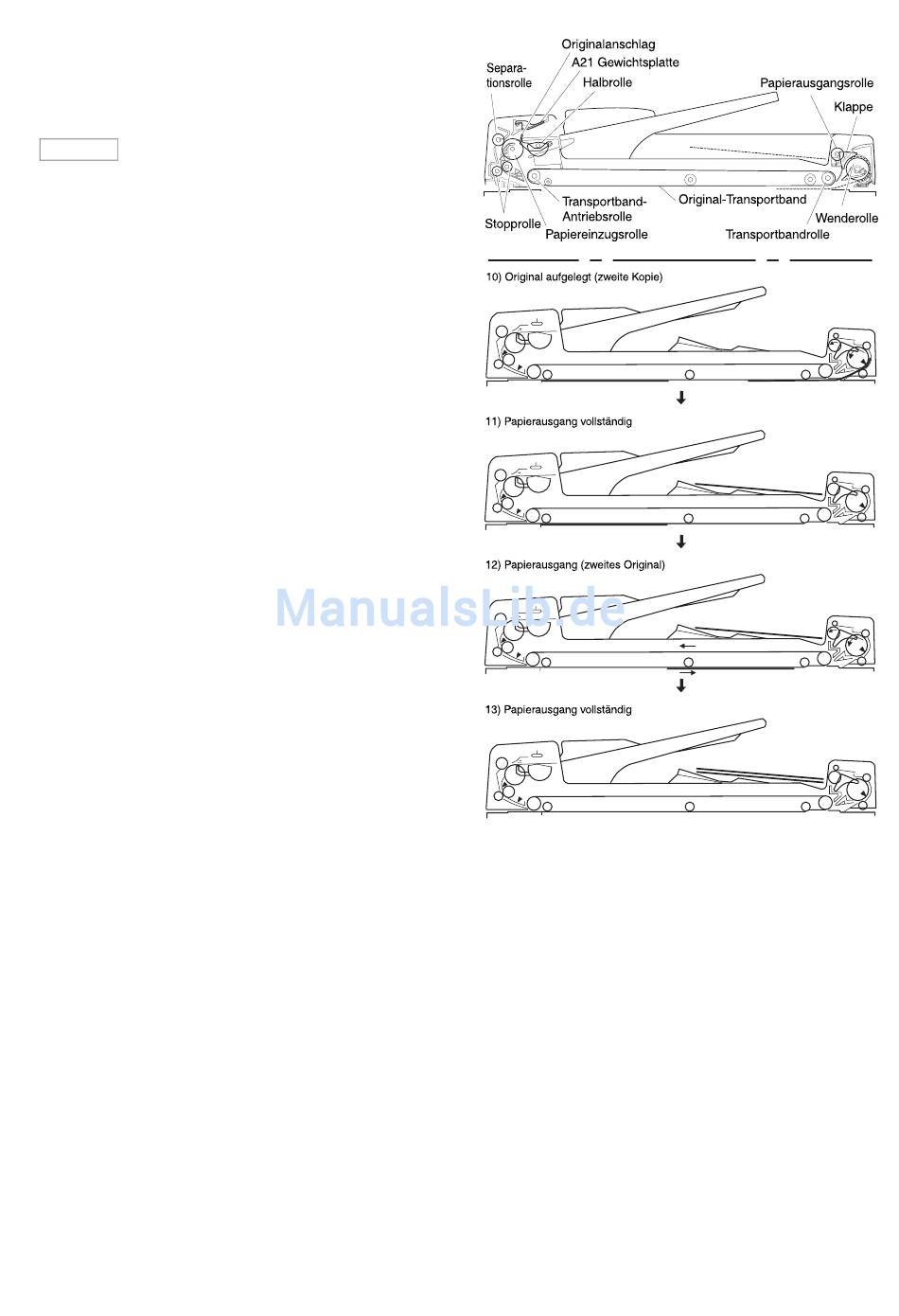

Schritt 44: Transportmotor (DTM) AUS

(Transportband, Kopienablagerolle stoppen)

 Original stoppt
↓
Schritt 45: Spiegelbasis-Abtastung wird begonnen.
↓
* E
NIEDRIG (Es befinden sich keine Originale im Magazin.)
DSS
→Zu Schritt 57 gehen (Folgt dem Kopienablage-Ablauf).



HOCH (Einige Originale im Magazin)
↓
↓
(Folgt dem Vor-
Papiereinzug und dem Papier
ausgabe Ablauf.)
↓
Schritt 46: Papiereinzugsmotor (DFM) Vorwärtsdrehung

(Papiereinzugsrolle, Halbrolle Drehung)

 (Die Originalzufuhr wird begonnen.)
↓
Schritt 47: Papiereinzugssensor (DFD) ermittelt die Original-

vorderkante. (DFD Ausgang HOCH)

↓
Schritt 48: Papiereinzugsmotor (DFM) AUS

(Das Original wird durch die Stopprolle gestoppt.)

↓
Schritt 49: Papiereinzugsmotor

Drehung)

 (Die Originalvorderkante wird durch die Stopprolle
↓
aufgenommen.)
Schritt 50: Papierwendesensor (RDD) ermittelt die Vorderkante des

ausgeworfenen Originals. (RDD Ausgang NIEDRIG)


Wendemotor (DRM) Keine Drehung
↓
Schritt 51: Originalbreitensensor (DWS) ermittelt die Originalbreite.

(Ausgang NIEDRIG)
↓
Schritt 52: Original-Timingsensor (DTD) ermittelt die Original-

vorderkante. (DTD Ausgang HOCH)
↓
Schritt 53: Papiereinzugsmotor (DFM) AUS

(Die Originalvorderkante wird durch die Stopprolle auf-

 genommen und gestoppt.)
↓
Schritt 54: (Originalausgang)
↓
Schritt 55: Wendemotor (DRM) AUS
↓
Schritt 56: Spiegelbasis-Abtastung beendet
 →
Zu Schritt 37.
(Papierausgabeprozeß,
fortgesetzt)
Schritt 57: Papierwendesensor (RDD) ermittelt die Hinterkante des

ausgeworfenen Originals. (RDD Ausgang NIEDRIG)
↓
Schritt 58: (Originalausgang)
↓
Schritt 59: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle gestoppt)
↓
Schritt 60: Spiegelbasis-Abtastung gestoppt
 →
Zu Schritt 61: (Papierausgabe)
(Papierausgabe)
Schritt 61: Transportmotor (DTM) Vorwärtsdrehung

(Transportband Drehung)

 Wendemotor (DRM) Vorwärtsdrehung

(Wenderolle, Kopienablagerolle Drehung)


(Die Originalausgabe wird begonnen.)

↓
Rückwärtsdrehung Stopprolle
Schritt 62:

↓
Schritt 63:







↓
Schritt 64:
↓
Schritt 65:


↓
END
Hinweis: * A: Beim ersten Original, wird die Vor-Papiereinzugsfunk-
tion durchgeführt.
* B: Befindet sich ein Original von Anfang an auf der Orig-
inalauflage, wird das Original ausgeworfen.
* C: Befindet sich im Originalmagazin kein Original,
werden Gewichtsplatte und Anschlag angehoben.
* D: Befindet sich im Originalmagazin kein Original, wird der
Ausgang
NIEDRIG.
7 – 19
Papierwendesensor (RDD) ermittelt die Vorderkante
des ausgeworfenen Originals. (RDD Ausgang HOCH)
Papierwendesensor (RDD) ermittelt die Hinterkante des
ausgeworfenen Originals. (RDD Ausgang NIEDRIG)
Transportmotor (DTM) AUS
(Transportband gestoppt)
Wendemotor (DRM) Keine Drehung)
(Originalausgang)
Wendemotor (DRM) AUS
(Wenderolle, Kopienablagerolle gestoppt)
des Originaleinstellungssensors (DSS)
