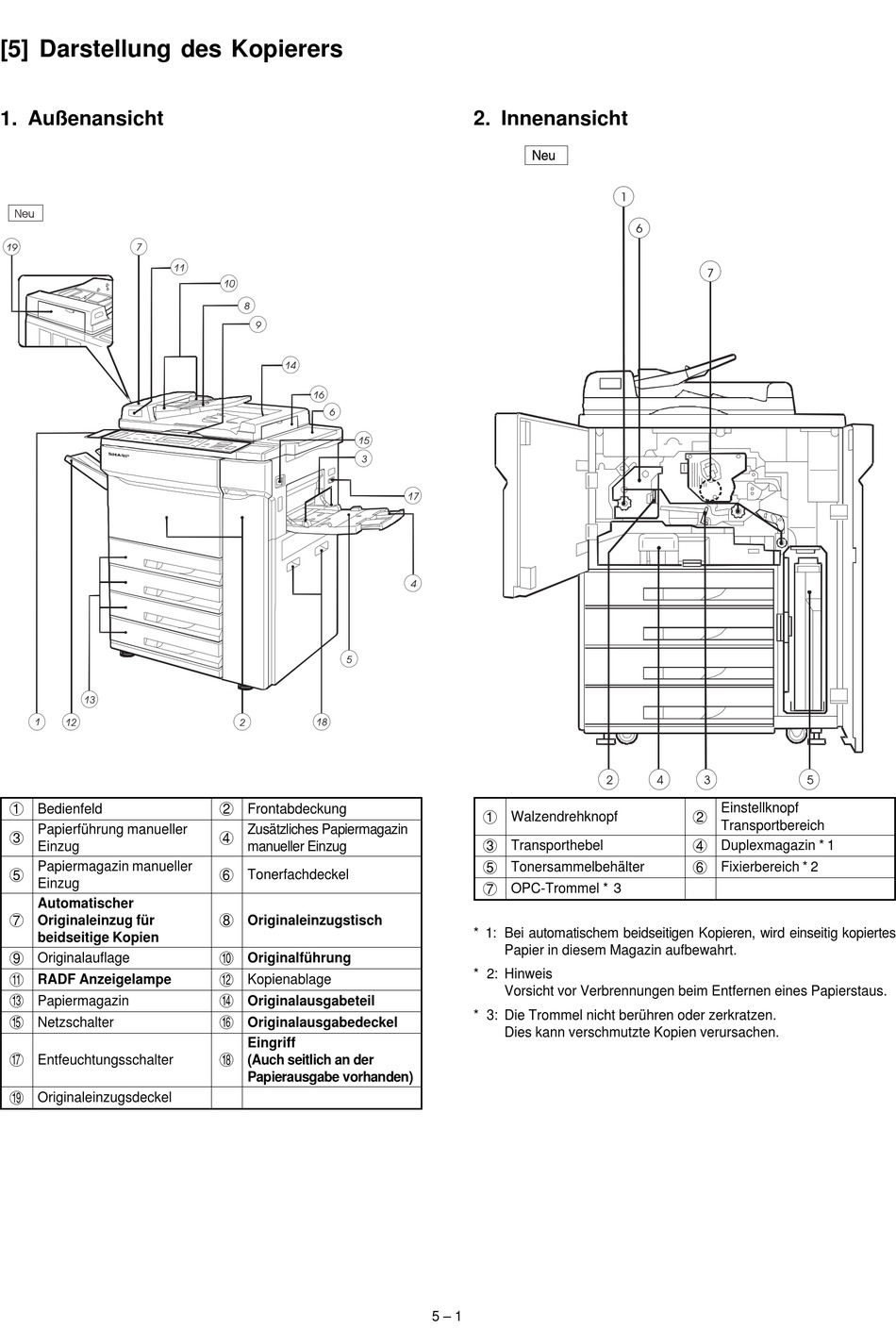

[5] Darstellung des Kopierers

1. Außenansicht
1
Bedienfeld
Papierführung manueller
3
Einzug
Papiermagazin manueller
5
Einzug
Automatischer
7
Originaleinzug für
beidseitige Kopien
9
Originalauflage
G
RADF Anzeigelampe
I
Papiermagazin
K
Netzschalter
M
Entfeuchtungsschalter
O
Originaleinzugsdeckel
2
Frontabdeckung
Zusätzliches Papiermagazin
4
manueller Einzug
6
Tonerfachdeckel
8
Originaleinzugstisch
F
Originalführung
H
Kopienablage
J
Originalausgabeteil
L
Originalausgabedeckel
Eingriff
N
(Auch seitlich an der
Papierausgabe vorhanden)

2. Innenansicht

1
Walzendrehknopf
3
Transporthebel
5
Tonersammelbehälter
7
OPC-Trommel * 3
* 1: Bei automatischem beidseitigen Kopieren, wird einseitig kopiertes
Papier in diesem Magazin aufbewahrt.
* 2: Hinweis
Vorsicht vor Verbrennungen beim Entfernen eines Papierstaus.
* 3: Die Trommel nicht berühren oder zerkratzen.
Dies kann verschmutzte Kopien verursachen.
5 – 1
Einstellknopf
2
Transportbereich
4
Duplexmagazin * 1
6
Fixierbereich * 2
