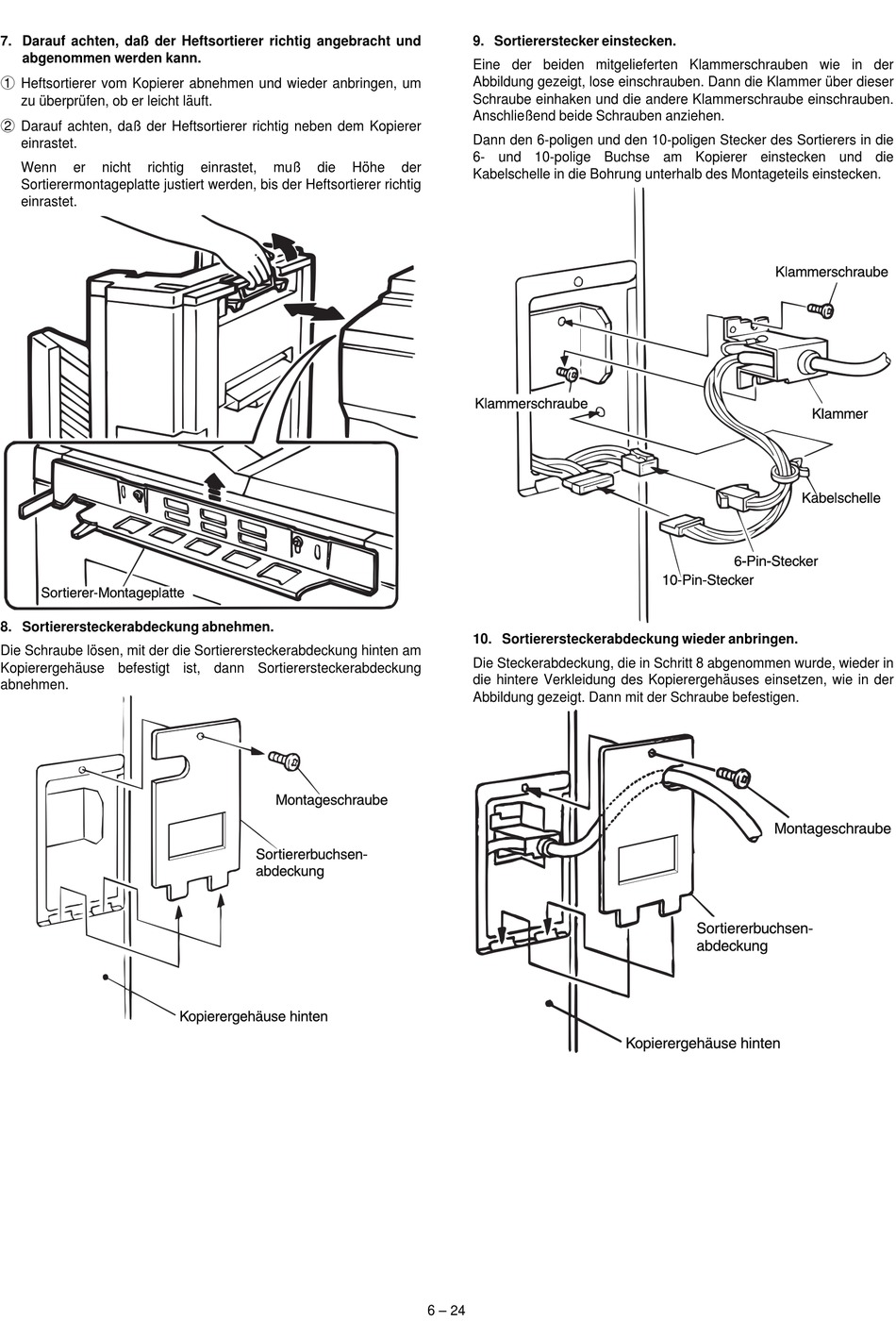

Sharp SF-2052 Serviceanleitung Seite 49

7. Darauf achten, daß der Heftsortierer richtig angebracht und
abgenommen werden kann.
1
Heftsortierer vom Kopierer abnehmen und wieder anbringen, um
zu überprüfen, ob er leicht läuft.
2
Darauf achten, daß der Heftsortierer richtig neben dem Kopierer
einrastet.
Wenn er nicht richtig
Sortierermontageplatte justiert werden, bis der Heftsortierer richtig
einrastet.
8. Sortierersteckerabdeckung abnehmen.
Die Schraube lösen, mit der die Sortierersteckerabdeckung hinten am
Kopierergehäuse befestigt ist, dann Sortierersteckerabdeckung
abnehmen.
einrastet, muß die Höhe
9. Sortiererstecker einstecken.
Eine der beiden mitgelieferten Klammerschrauben wie in der
Abbildung gezeigt, lose einschrauben. Dann die Klammer über dieser
Schraube einhaken und die andere Klammerschraube einschrauben.
Anschließend beide Schrauben anziehen.
Dann den 6-poligen und den 10-poligen Stecker des Sortierers in die
6- und 10-polige Buchse am Kopierer einstecken und die
der
Kabelschelle in die Bohrung unterhalb des Montageteils einstecken.
10. Sortierersteckerabdeckung wieder anbringen.
Die Steckerabdeckung, die in Schritt 8 abgenommen wurde, wieder in
die hintere Verkleidung des Kopierergehäuses einsetzen, wie in der
Abbildung gezeigt. Dann mit der Schraube befestigen.
6 – 24
