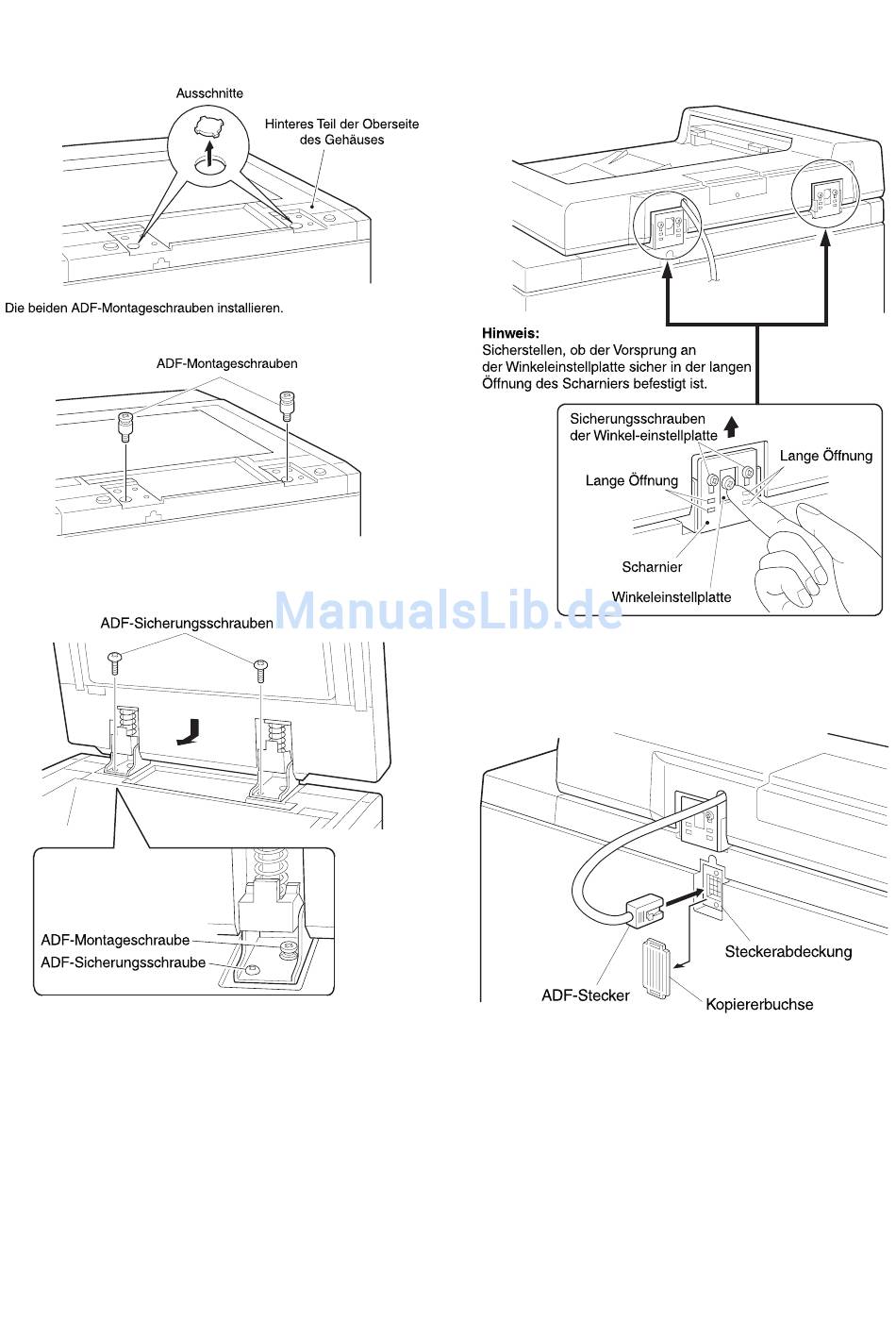

2. ADF auf den Kopierer montieren.
Die beiden Ausschnitte vom hinteren Teil an der Oberseite des
Gehäuses entfernen.
Die beiden ADF-Montageschrauben anbringen.
Die
Bohrungen
der
Scharniere
Montageschrauben aufsetzen. Dann ADF mit den beiden ADF
Sicherungsschrauben befestigen.
des
ADF
auf
die
ADF
3. Winkel des ADF justieren.
Die beiden Winkeleinstellschrauben lösen, die den Scharnierwinkel
bestimmen, dann die gelösten Schrauben bei vollständigem Anheben
der Winkeleinstellplatte wieder befestigen.
Hinweis: Sicherstellen, ob der Vorsprung an der Winkeleinstellplatte
sicher in der langen Öffnung des Scharniers befestigt ist.
4. ADF-Stecker anschließen.
Steckerabdeckung an der Rückseite des Kopierers abnehmen.
Dann ADF-Stecker in die Buchse am Kopierer einstecken.
6 – 14
