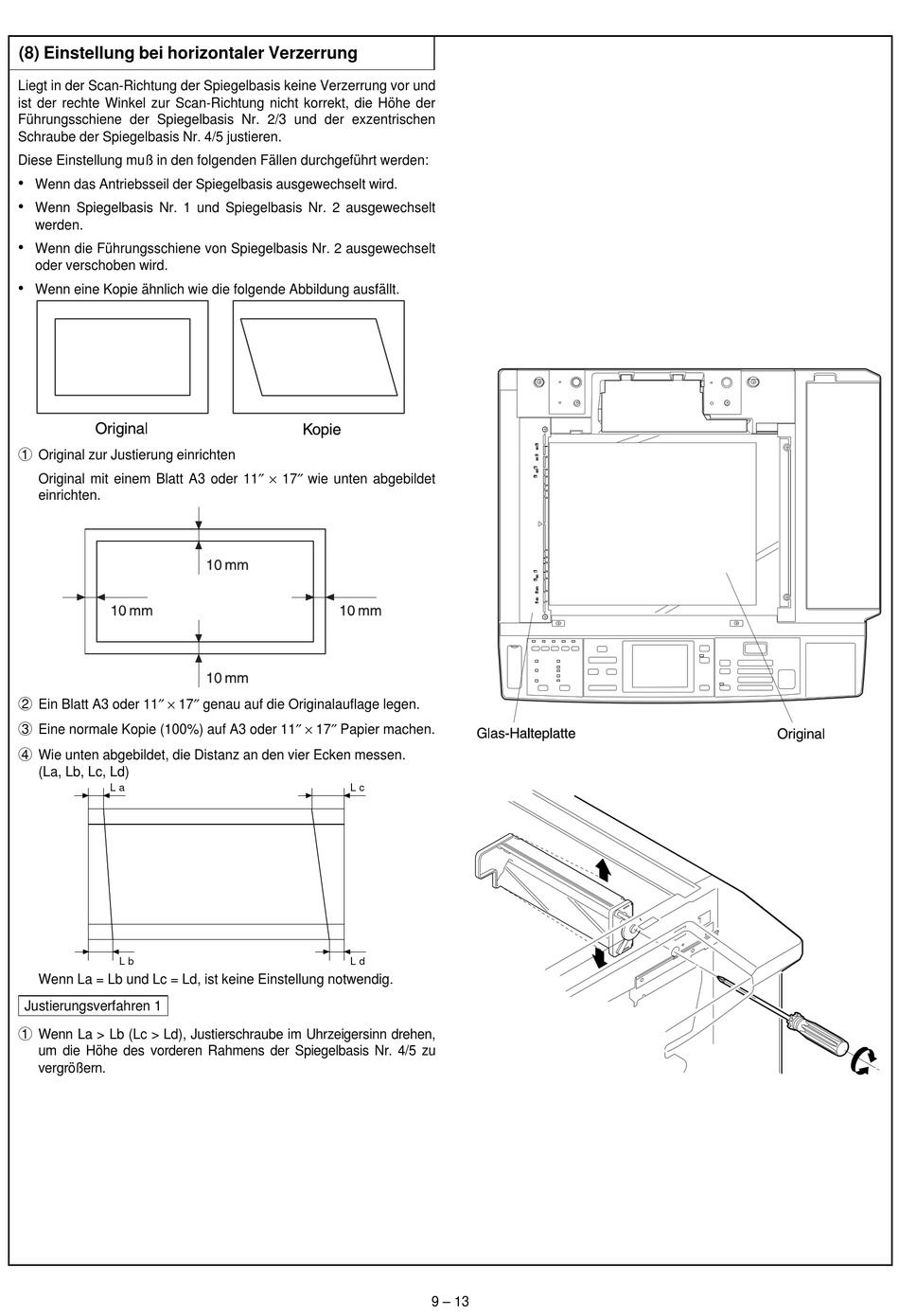

(8) Einstellung bei horizontaler Verzerrung

Liegt in der Scan-Richtung der Spiegelbasis keine Verzerrung vor und
ist der rechte Winkel zur Scan-Richtung nicht korrekt, die Höhe der
Führungsschiene der Spiegelbasis Nr. 2/3 und der exzentrischen
Schraube der Spiegelbasis Nr. 4/5 justieren.
Diese Einstellung muß in den folgenden Fällen durchgeführt werden:
•
Wenn das Antriebsseil der Spiegelbasis ausgewechselt wird.
•
Wenn Spiegelbasis Nr. 1 und Spiegelbasis Nr. 2 ausgewechselt
werden.
•
Wenn die Führungsschiene von Spiegelbasis Nr. 2 ausgewechselt
oder verschoben wird.
•
Wenn eine Kopie ähnlich wie die folgende Abbildung ausfällt.
1
Original zur Justierung einrichten
Original mit einem Blatt A3 oder 11" × 17" wie unten abgebildet
einrichten.
Ein Blatt A3 oder 11" × 17" genau auf die Originalauflage legen.
2
Eine normale Kopie (100%) auf A3 oder 11" × 17" Papier machen.
3
4
Wie unten abgebildet, die Distanz an den vier Ecken messen.
(La, Lb, Lc, Ld)
L a
L b
Wenn La = Lb und Lc = Ld, ist keine Einstellung notwendig.
Justierungsverfahren 1
1
Wenn La > Lb (Lc > Ld), Justierschraube im Uhrzeigersinn drehen,
um die Höhe des vorderen Rahmens der Spiegelbasis Nr. 4/5 zu
vergrößern.
L c
L d
