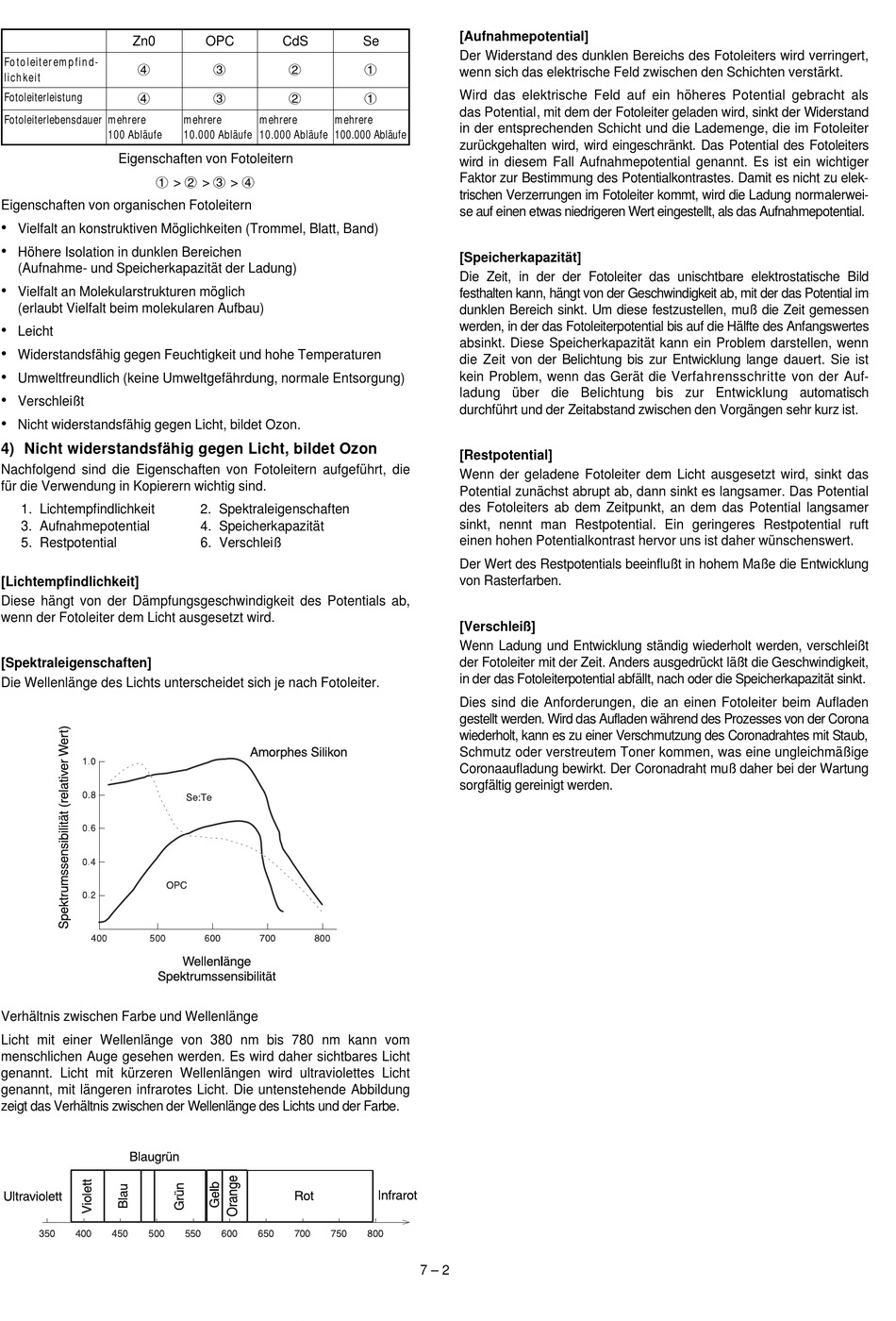

Sharp SF-2052 Serviceanleitung Seite 62

Zn0
Fotoleiterempfind-
4
lichkeit
Fotoleiterleistung 4
Fotoleiterlebensdauer mehrere
100 Abläufe
Eigenschaften von Fotoleitern
1 > 2 > 3 > 4
Eigenschaften von organischen Fotoleitern
•
Vielfalt an konstruktiven Möglichkeiten (Trommel, Blatt, Band)
•
Höhere Isolation in dunklen Bereichen
(Aufnahme- und Speicherkapazität der Ladung)
•
Vielfalt an Molekularstrukturen möglich
(erlaubt Vielfalt beim molekularen Aufbau)
•
Leicht
•
Widerstandsfähig gegen Feuchtigkeit und hohe Temperaturen
•
Umweltfreundlich (keine Umweltgefährdung, normale Entsorgung)
•
Verschleißt
•
Nicht widerstandsfähig gegen Licht, bildet Ozon.
4) Nicht widerstandsfähig gegen Licht, bildet Ozon
Nachfolgend sind die Eigenschaften von Fotoleitern aufgeführt, die
für die Verwendung in Kopierern wichtig sind.
1. Lichtempfindlichkeit
3. Aufnahmepotential
5. Restpotential
[Lichtempfindlichkeit]
Diese hängt von der Dämpfungsgeschwindigkeit des Potentials ab,
wenn der Fotoleiter dem Licht ausgesetzt wird.
[Spektraleigenschaften]
Die Wellenlänge des Lichts unterscheidet sich je nach Fotoleiter.
Verhältnis zwischen Farbe und Wellenlänge
Licht mit einer Wellenlänge von 380 nm bis 780 nm kann vom
menschlichen Auge gesehen werden. Es wird daher sichtbares Licht
genannt. Licht mit kürzeren Wellenlängen wird ultraviolettes Licht
genannt, mit längeren infrarotes Licht. Die untenstehende Abbildung
zeigt das Verhältnis zwischen der Wellenlänge des Lichts und der Farbe.
OPC CdS
3 2
3 2
mehrere mehrere mehrere
10.000 Abläufe 10.000 Abläufe 100.000 Abläufe
2. Spektraleigenschaften
4. Speicherkapazität
6. Verschleiß
[Aufnahmepotential]
Se
Der Widerstand des dunklen Bereichs des Fotoleiters wird verringert,
1
wenn sich das elektrische Feld zwischen den Schichten verstärkt.
Wird das elektrische Feld auf ein höheres Potential gebracht als
1
das Potential, mit dem der Fotoleiter geladen wird, sinkt der Widerstand
in der entsprechenden Schicht und die Lademenge, die im Fotoleiter
zurückgehalten wird, wird eingeschränkt. Das Potential des Fotoleiters
wird in diesem Fall Aufnahmepotential genannt. Es ist ein wichtiger
Faktor zur Bestimmung des Potentialkontrastes. Damit es nicht zu elek-
trischen Verzerrungen im Fotoleiter kommt, wird die Ladung normalerwei-
se auf einen etwas niedrigeren Wert eingestellt, als das Aufnahmepotential.
[Speicherkapazität]
Die Zeit, in der der Fotoleiter das unischtbare elektrostatische Bild
festhalten kann, hängt von der Geschwindigkeit ab, mit der das Potential im
dunklen Bereich sinkt. Um diese festzustellen, muß die Zeit gemessen
werden, in der das Fotoleiterpotential bis auf die Hälfte des Anfangswertes
absinkt. Diese Speicherkapazität kann ein Problem darstellen, wenn
die Zeit von der Belichtung bis zur Entwicklung lange dauert. Sie ist
kein Problem, wenn das Gerät die Verfahrensschritte von der Auf-
ladung über die Belichtung bis zur Entwicklung automatisch
durchführt und der Zeitabstand zwischen den Vorgängen sehr kurz ist.
[Restpotential]
Wenn der geladene Fotoleiter dem Licht ausgesetzt wird, sinkt das
Potential zunächst abrupt ab, dann sinkt es langsamer. Das Potential
des Fotoleiters ab dem Zeitpunkt, an dem das Potential langsamer
sinkt, nennt man Restpotential. Ein geringeres Restpotential ruft
einen hohen Potentialkontrast hervor uns ist daher wünschenswert.
Der Wert des Restpotentials beeinflußt in hohem Maße die Entwicklung
von Rasterfarben.
[Verschleiß]
Wenn Ladung und Entwicklung ständig wiederholt werden, verschleißt
der Fotoleiter mit der Zeit. Anders ausgedrückt läßt die Geschwindigkeit,
in der das Fotoleiterpotential abfällt, nach oder die Speicherkapazität sinkt.
Dies sind die Anforderungen, die an einen Fotoleiter beim Aufladen
gestellt werden. Wird das Aufladen während des Prozesses von der Corona
wiederholt, kann es zu einer Verschmutzung des Coronadrahtes mit Staub,
Schmutz oder verstreutem Toner kommen, was eine ungleichmäßige
Coronaaufladung bewirkt. Der Coronadraht muß daher bei der Wartung
sorgfältig gereinigt werden.
7 – 2
