8. Funktionsbeschreibungen (Mechanismus)
1. Funktionstabelle

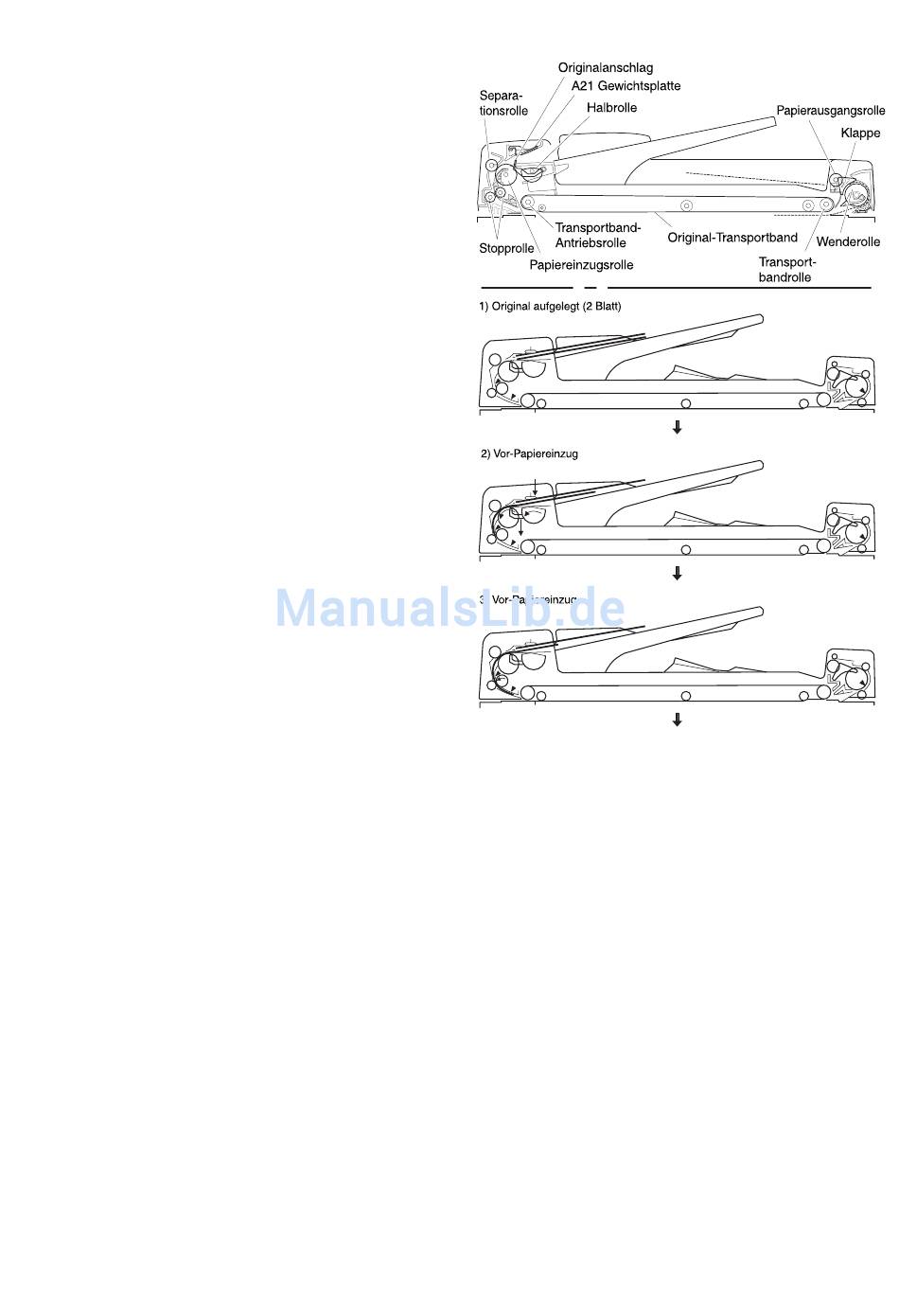

Die rechte Abbildung zeigt den Transportweg eines Originals von der
Originaleinstellung über den Papiereinzug, den Kopiervorgang bis zur
Kopienablage. Details hierzu siehe beim Funktionsprozeß.
1) ADF - Modus (einfacher Kopiermodus) Kopieren
START
↓
Schritt 01: Der Transportbereich ist geschlossen. (AUOD AUS)
↓
Schritt 02: Ein Original wird in das Orignialmagazin gelegt. (DSD

Ausgang HOCH)

↓
Schritt 03: Originalzufuhrdisplay EIN
↓
Schritt 04: Kopierschalter EIN
↓
(Vor- Beim ersten Original, wird eine Probe-Kopienausgabe
Papiereinzug): durchgeführt.
↓
* A Schritt 05: Papiereinzugsmotor (DFM) Vorwärtsdrehung

(Papiereinzugsrolle, Halbrolle Drehung)

 Da der Anschlag oben ist, wird der Papiereinzug nicht
↓
durchgeführt.
Schritt 06: Wendemotor (DRM) Vorwärtsdrehung (Wenderolle,

Kopienablagerolle Drehung)
↓
Schritt 07: Transportmotor (DTM) Vorwärtsdrehung

(Transportband, Drehung)


* B: Wenn sich im Magazin Originale befunden

↓
haben, werden sie ausgeworfen.
* A Schritt 08: Papiereinzugsmotor (DFM) AUS

Papiereinzugselektromagnet (DFSOL) EIN

 (Die Gewichtsplatte und der Anschlag bewegen sich

nach unten und drücken das Original auf die Halbrolle.)
↓
Schritt 09: Papiereinzugsmotor (DFM) Vorwärtsdrehung

•
Papiereinzugsrolle


•
Halbrolle Drehung


Die Originalzufuhr wird begonnen.
↓
* B Schritt 10: Der Papierwendesensor (RDD) ermittelt die Vorderkante

des ausgeworfenen Original.

 (RDD Ausgang HOCH)
↓
Schritt 11: Der Originalzufuhrsensor (DFD) ermittelt die Vorderkante

des Originals. (DFD Ausgang HOCH)
↓
Schritt 12: Papiereinzugsmotor (DFD) AUS

Das Original wird durch die Stopprolle angehalten.
↓
Schritt 13: Papiereinzugsmotor (DFM) Rückwärtsdrehung

(Stopprolle Drehung)

 Die Original-Vorderkante wird durch die Stopprolle
↓
aufgenommen.
Schritt 14: Der Originalbreitesensor (DWS) ermittelt die Originalbreite.

(Ausgang NIEDRIG)
↓
Schritt 15: Der Original-Timingsensor (DTD) ermittelt die Original-

vorderkante. (DTD Ausgang HOCH)
↓
Schritt 16: Papiereinzugsmotor (DFM) AUS

(Das Original wird gestoppt und die Vorderkante durch

die Stopprolle aufgenommen.)

↓
* B Schritt 17: Papierwendesensor (RDD) ermittelt die Hinterkante.

(RDD Ausgang NIEDRIG)

↓
Schritt 18:


↓
* A Schritt 19:
↓
Schritt 20:



↓
(Papiereinzug)
↓
Schritt 21:



↓
Schritt 22:



↓
* C Schritt 23:





↓
Schritt 24:


↓
Schritt 25:
↓
7 – 17
Transportmotor (DTM) AUS
Das Transportband wird gestoppt.
Original-Auswurf
Wendemotor (DRM) AUS
(Die Wenderolle und Kopienablagerolle
gestoppt.)
Transportmotor (DTM) Vorwärtsdrehung
(Das Transportband dreht sich.)
Papiereinzugsmotor (DFM) Rückwärtsdrehung
(Stopprolle Drehung)
Das Original wird zum Transportbereich transportiert.
Papiereinzugs-Elektromagnet (DFSOL) AUS
(Die Gewichtsplatte und der Anschlage bewegen sich
nach oben.)
* C: Im Magazin befindet sich kein Original, Anschlag
und Gewichtsplatte nach oben schieben.
Der Originalzufuhrsensor (DFD)
Originalhinterkante. (DFD Ausgang NIEDRIG)
Originalbreitensensor (DWS) Ausgang HOCH
werden
ermittelt die
