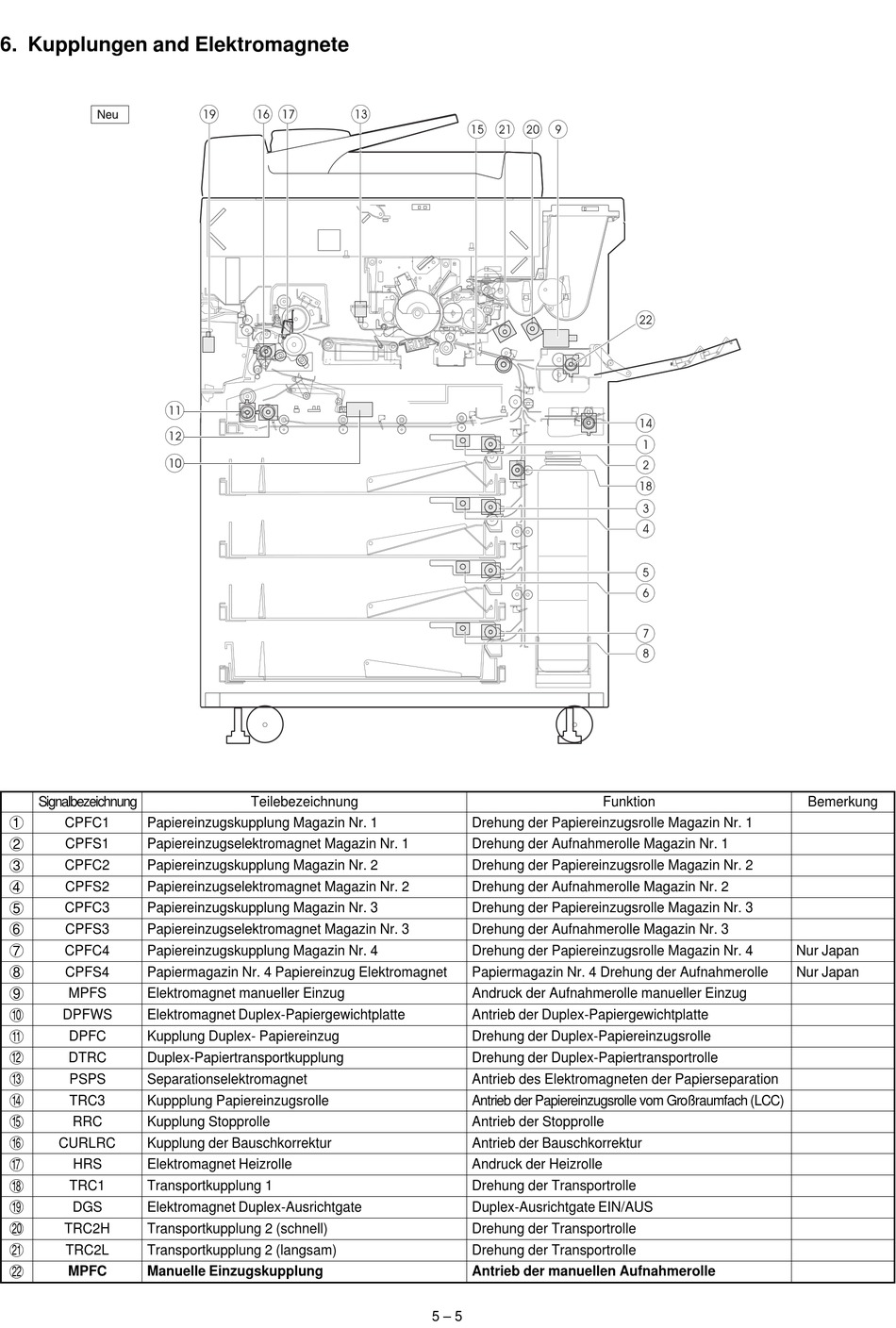

6. Kupplungen and Elektromagnete
Signalbezeichnung
1
CPFC1 Papiereinzugskupplung Magazin Nr. 1
2
CPFS1 Papiereinzugselektromagnet Magazin Nr. 1
3
CPFC2 Papiereinzugskupplung Magazin Nr. 2
4
CPFS2 Papiereinzugselektromagnet Magazin Nr. 2
5
CPFC3 Papiereinzugskupplung Magazin Nr. 3
6
CPFS3 Papiereinzugselektromagnet Magazin Nr. 3
7
CPFC4 Papiereinzugskupplung Magazin Nr. 4
8
CPFS4 Papiermagazin Nr. 4 Papiereinzug Elektromagnet
9
MPFS Elektromagnet manueller Einzug
F
DPFWS Elektromagnet Duplex-Papiergewichtplatte
G
DPFC Kupplung Duplex- Papiereinzug
H
DTRC Duplex-Papiertransportkupplung
I
PSPS Separationselektromagnet
J
TRC3 Kuppplung Papiereinzugsrolle
K
RRC Kupplung Stopprolle
L
CURLRC Kupplung der Bauschkorrektur
M
HRS Elektromagnet Heizrolle
N
TRC1 Transportkupplung 1
O
DGS Elektromagnet Duplex-Ausrichtgate
P
TRC2H Transportkupplung 2 (schnell)
Q
TRC2L Transportkupplung 2 (langsam)
R
MPFC Manuelle Einzugskupplung
Teilebezeichnung
Drehung der Papiereinzugsrolle Magazin Nr. 1
Drehung der Aufnahmerolle Magazin Nr. 1
Drehung der Papiereinzugsrolle Magazin Nr. 2
Drehung der Aufnahmerolle Magazin Nr. 2
Drehung der Papiereinzugsrolle Magazin Nr. 3
Drehung der Aufnahmerolle Magazin Nr. 3
Drehung der Papiereinzugsrolle Magazin Nr. 4
Papiermagazin Nr. 4 Drehung der Aufnahmerolle
Andruck der Aufnahmerolle manueller Einzug
Antrieb der Duplex-Papiergewichtplatte
Drehung der Duplex-Papiereinzugsrolle
Drehung der Duplex-Papiertransportrolle
Antrieb des Elektromagneten der Papierseparation
Antrieb der Papiereinzugsrolle vom Großraumfach (LCC)
Antrieb der Stopprolle
Antrieb der Bauschkorrektur
Andruck der Heizrolle
Drehung der Transportrolle
Duplex-Ausrichtgate EIN/AUS
Drehung der Transportrolle
Drehung der Transportrolle
Antrieb der manuellen Aufnahmerolle
5 – 5
Funktion Bemerkung
Nur Japan
Nur Japan
