2) Originalformatermittlung durch Originalbreitensensor
(DWS) im Papiereinzugsbereich
Die Originalformatermittlung durch den Originalbreitensensor (DWS)
im Papiereinzugsbereich wird im Auswahlmodus für automatisches
Papierformat und automatischen Vergrößerungsmaßstab verwendet,
um festzulegen, ob das Original A4 oder A5 (11" x 8,5" oder 8,5" x
5,5") ist.
Wenn Originale im Magazin aus Papierstapeln mit verschiedenen
Formaten bestehen, kann das Originalformat nicht durch die
Sensoren im Magazin ermittelt werden. Deshalb ist diese Funktion
vorhanden, um das Originalformat zu ermitteln, nachdem der Vor-
Papiereinzug beendet ist. Dies betrifft Originale im A4 oder A5 For-
mat (11" x 8,5" oder 8,5" x 5,5") (Hochformat). Wenn deshalb Orig-
inale im A4- und A5-Format (11" x 8,5" oder 8,5" x 5,5") (Hochformat)
gestapelt werden und in das Originalmagazin eingelegt werden, hat
die Originalformatermittlung durch den Originalbreitensensor (DWS)
Vorrang vor der Originalformatermittlung durch das Originalmagazin.
Wenn Originale im A4- und A5-Format (11" x 8,5" und 8,5" x 5,5")
(Hochformat) gestapelt und in das Originalamagazin gelegt werden,
werden die Originallängensensoren (DLS1, DLS2, DLS3) nicht
aktiviert. Deshalb wird die Originalbreite durch den
inalbreitensensor (DWS) ermittelt, um das Format A4 oder A5 (11" x
8,5" oder 8,5" x 5,5") zu beurteilen.

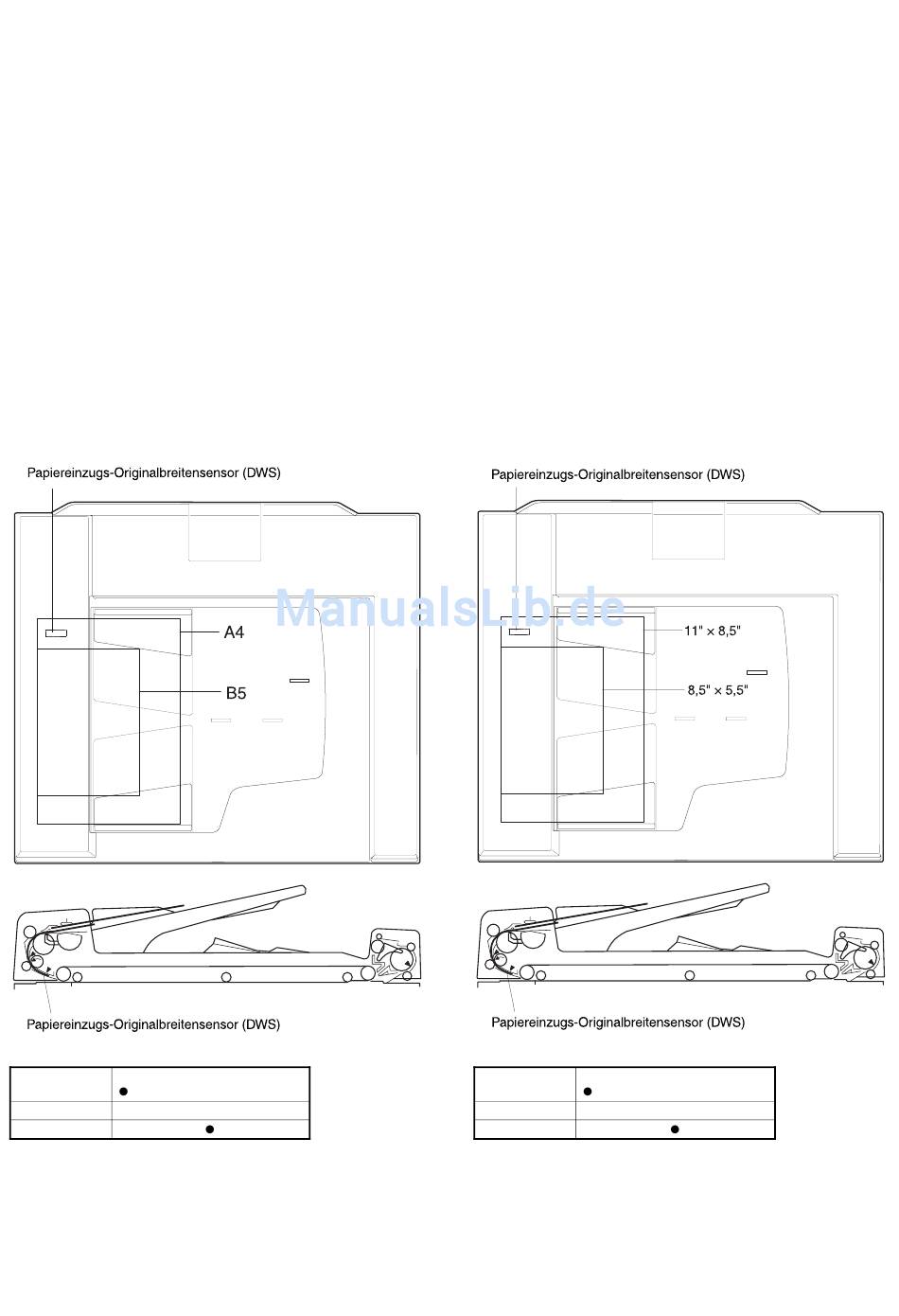

Status Originalbreitensensor (DWS)
|: Ausgang NIEDRIG (Ermittlung)
Originalformat
: Ausgang HOCH
A4
B5
|
Orig-
Status Originalbreitensensor (DWS)
Originalformat
11" × 8,5"
8,5" × 5,5"
7 – 26
|: Ausgang NIEDRIG (Ermittlung)
: Ausgang HOCH
|
