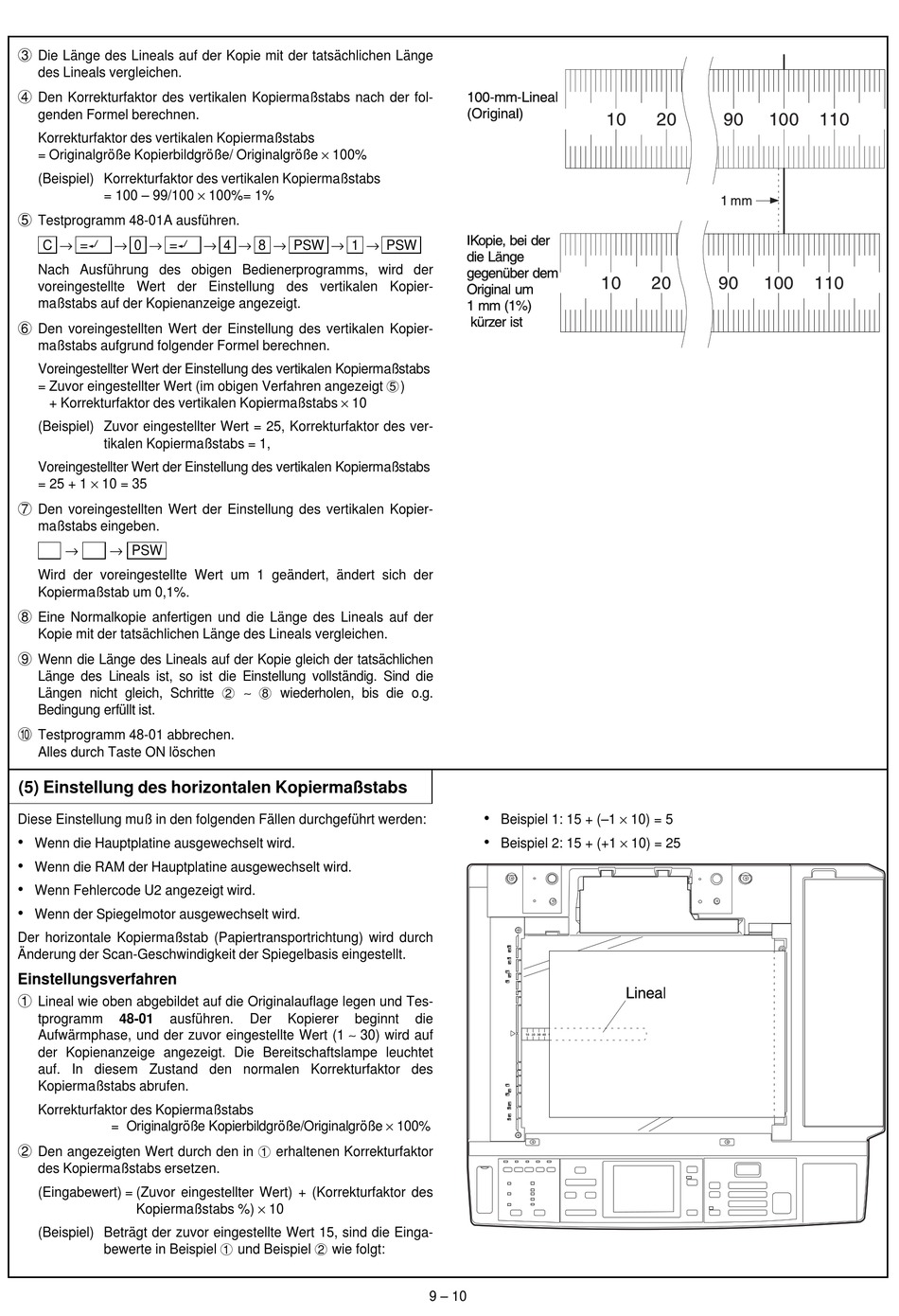

Einstellung Des Horizontalen Kopiermaßstabs - Sharp Sf-2052 Serviceanleitung

3
Die Länge des Lineals auf der Kopie mit der tatsächlichen Länge
des Lineals vergleichen.
4
Den Korrekturfaktor des vertikalen Kopiermaßstabs nach der fol-
genden Formel berechnen.
Korrekturfaktor des vertikalen Kopiermaßstabs
= Originalgröße Kopierbildgröße/ Originalgröße × 100%
(Beispiel) Korrekturfaktor des vertikalen Kopiermaßstabs
= 100 – 99/100 × 100%= 1%
5
Testprogramm 48-01A ausführen.
C → ë → 0 → ë
Nach Ausführung des obigen Bedienerprogramms, wird der
voreingestellte Wert der Einstellung des vertikalen Kopier-
maßstabs auf der Kopienanzeige angezeigt.
6
Den voreingestellten Wert der Einstellung des vertikalen Kopier-
maßstabs aufgrund folgender Formel berechnen.
Voreingestellter Wert der Einstellung des vertikalen Kopiermaßstabs
= Zuvor eingestellter Wert (im obigen Verfahren angezeigt 5)
+ Korrekturfaktor des vertikalen Kopiermaßstabs × 10
(Beispiel) Zuvor eingestellter Wert = 25, Korrekturfaktor des ver-
tikalen Kopiermaßstabs = 1,
Voreingestellter Wert der Einstellung des vertikalen Kopiermaßstabs
= 25 + 1 × 10 = 35
7
Den voreingestellten Wert der Einstellung des vertikalen Kopier-
maßstabs eingeben.
→ → PSW
Wird der voreingestellte Wert um 1 geändert, ändert sich der
Kopiermaßstab um 0,1%.
8
Eine Normalkopie anfertigen und die Länge des Lineals auf der
Kopie mit der tatsächlichen Länge des Lineals vergleichen.
9
Wenn die Länge des Lineals auf der Kopie gleich der tatsächlichen
Länge des Lineals ist, so ist die Einstellung vollständig. Sind die
Längen nicht gleich, Schritte 2 ∼ 8 wiederholen, bis die o.g.
Bedingung erfüllt ist.
F
Testprogramm 48-01 abbrechen.
Alles durch Taste ON löschen
(5) Einstellung des horizontalen Kopiermaßstabs
Diese Einstellung muß in den folgenden Fällen durchgeführt werden:
•
Wenn die Hauptplatine ausgewechselt wird.
•
Wenn die RAM der Hauptplatine ausgewechselt wird.
•
Wenn Fehlercode U2 angezeigt wird.
•
Wenn der Spiegelmotor ausgewechselt wird.
Der horizontale Kopiermaßstab (Papiertransportrichtung) wird durch
Änderung der Scan-Geschwindigkeit der Spiegelbasis eingestellt.
Einstellungsverfahren
1
Lineal wie oben abgebildet auf die Originalauflage legen und Tes-
tprogramm 48-01 ausführen.
Aufwärmphase, und der zuvor eingestellte Wert (1 ∼ 30) wird auf
der Kopienanzeige angezeigt. Die Bereitschaftslampe leuchtet
auf. In diesem Zustand den normalen Korrekturfaktor des
Kopiermaßstabs abrufen.
Korrekturfaktor des Kopiermaßstabs
= Originalgröße Kopierbildgröße/Originalgröße × 100%
2
Den angezeigten Wert durch den in 1 erhaltenen Korrekturfaktor
des Kopiermaßstabs ersetzen.
(Eingabewert) = (Zuvor eingestellter Wert) + (Korrekturfaktor des
Kopiermaßstabs %) × 10
(Beispiel) Beträgt der zuvor eingestellte Wert 15, sind die Einga-
bewerte in Beispiel 1 und Beispiel 2 wie folgt:
→ 4 → 8 → PSW → 1 → PSW
Der Kopierer beginnt
Beispiel 1: 15 + (–1 × 10) = 5
•
Beispiel 2: 15 + (+1 × 10) = 25
•
die
9 – 10
