Sharp SF-2052 Serviceanleitung Seite 20

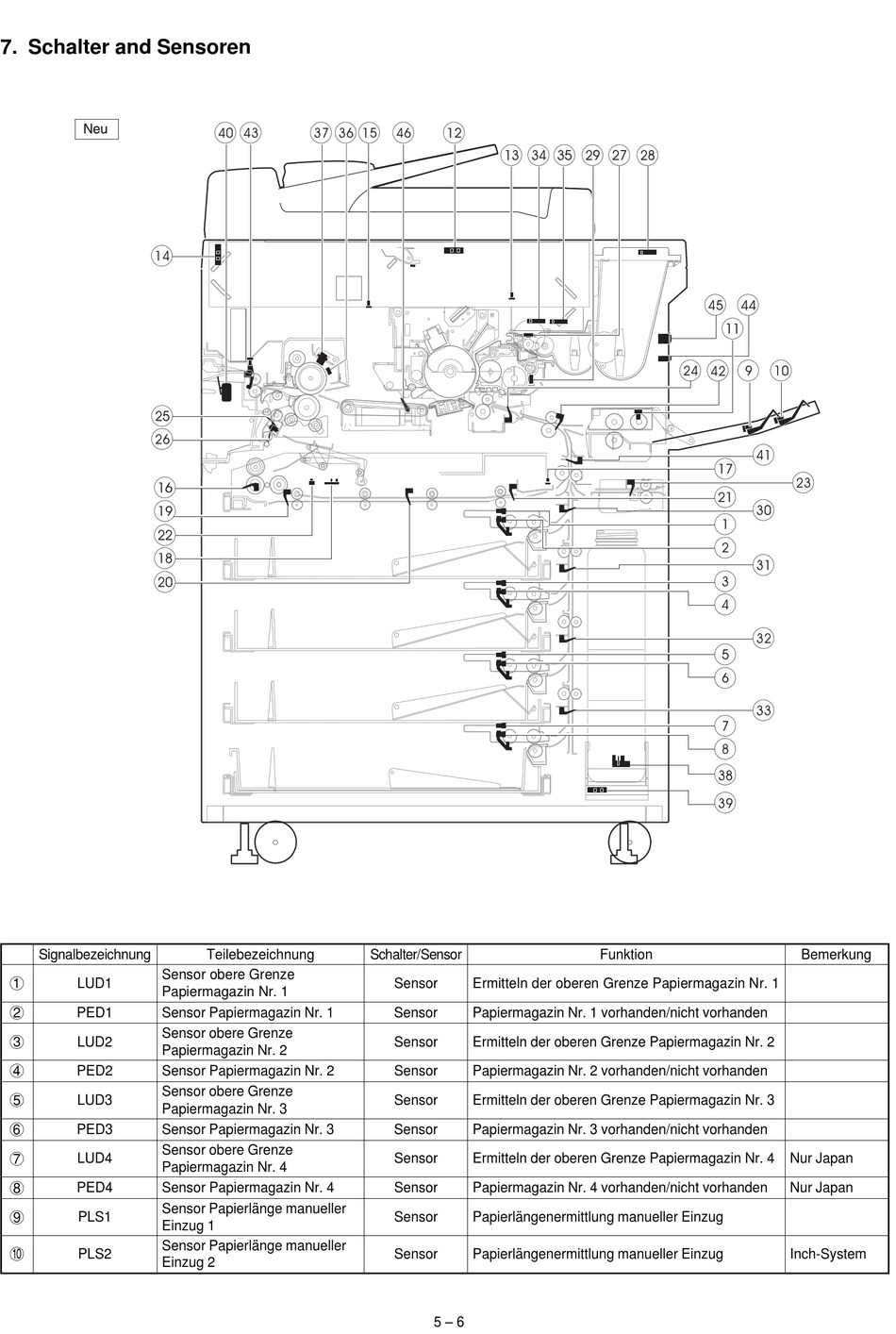

7. Schalter and Sensoren
Signalbezeichnung
Sensor obere Grenze
1
LUD1
Papiermagazin Nr. 1
2
PED1 Sensor Papiermagazin Nr. 1
Sensor obere Grenze
3
LUD2
Papiermagazin Nr. 2
4
PED2 Sensor Papiermagazin Nr. 2
Sensor obere Grenze
5
LUD3
Papiermagazin Nr. 3
6
PED3 Sensor Papiermagazin Nr. 3
Sensor obere Grenze
7
LUD4
Papiermagazin Nr. 4
8
PED4 Sensor Papiermagazin Nr. 4
Sensor Papierlänge manueller
9
PLS1
Einzug 1
Sensor Papierlänge manueller
F
PLS2
Einzug 2
Teilebezeichnung Schalter/Sensor
Sensor Ermitteln der oberen Grenze Papiermagazin Nr. 1
Sensor Papiermagazin Nr. 1 vorhanden/nicht vorhanden
Sensor Ermitteln der oberen Grenze Papiermagazin Nr. 2
Sensor Papiermagazin Nr. 2 vorhanden/nicht vorhanden
Sensor Ermitteln der oberen Grenze Papiermagazin Nr. 3
Sensor Papiermagazin Nr. 3 vorhanden/nicht vorhanden
Sensor Ermitteln der oberen Grenze Papiermagazin Nr. 4
Sensor Papiermagazin Nr. 4 vorhanden/nicht vorhanden
Sensor Papierlängenermittlung manueller Einzug
Sensor Papierlängenermittlung manueller Einzug
5 – 6
Funktion Bemerkung
Nur Japan
Nur Japan
Inch-System
