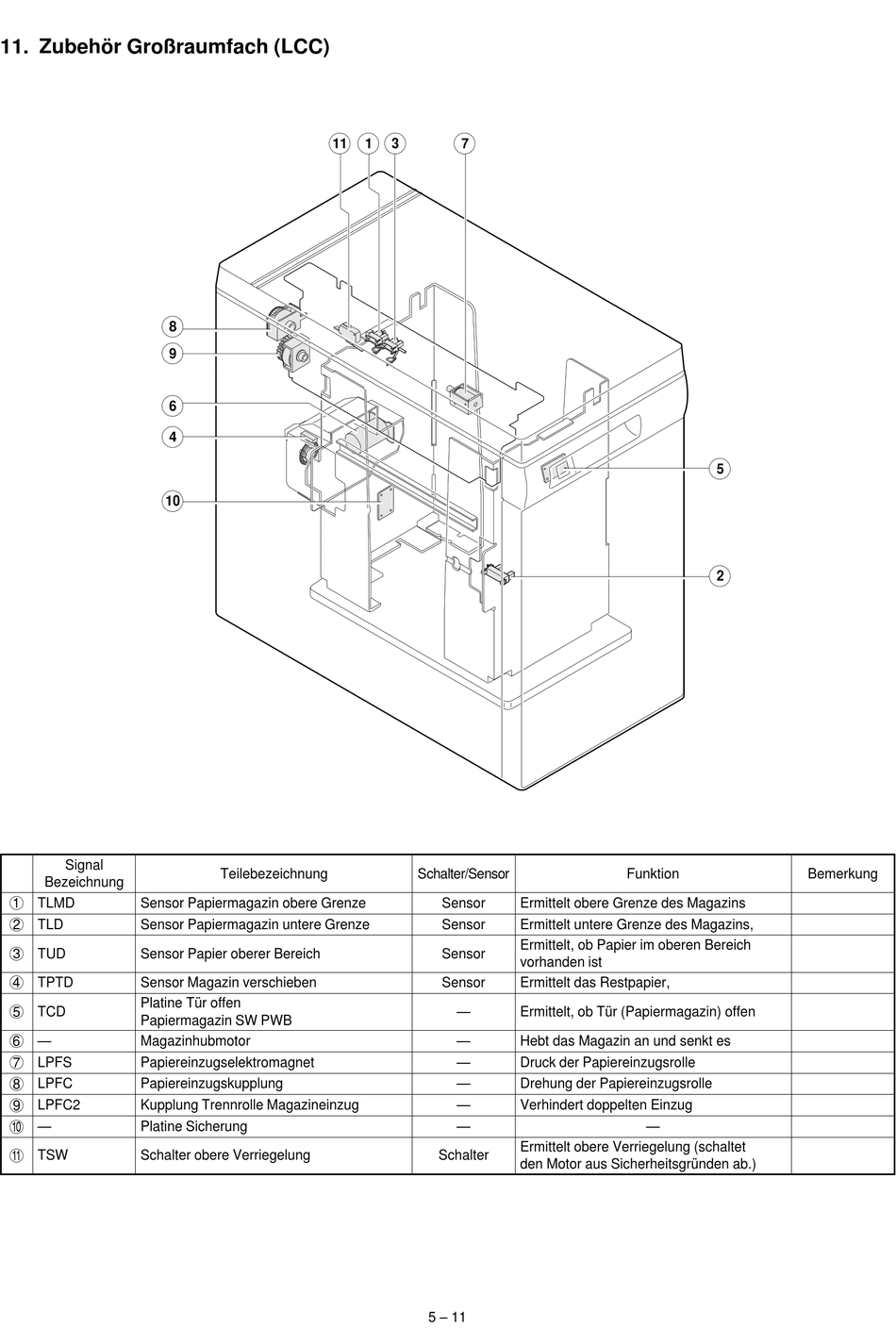

11. Zubehör Großraumfach (LCC)
8
9
6
4
10
Signal
Bezeichnung
1
TLMD Sensor Papiermagazin obere Grenze
2
TLD Sensor Papiermagazin untere Grenze
3
TUD Sensor Papier oberer Bereich
4
TPTD Sensor Magazin verschieben
Platine Tür offen
5
TCD
Papiermagazin SW PWB
6
— Magazinhubmotor
7
LPFS Papiereinzugselektromagnet
8
LPFC Papiereinzugskupplung
9
LPFC2 Kupplung Trennrolle Magazineinzug
F
— Platine Sicherung
G
TSW Schalter obere Verriegelung
11 1
Teilebezeichnung
3 7
Schalter/Sensor
Sensor Ermittelt obere Grenze des Magazins
Sensor Ermittelt untere Grenze des Magazins,
Ermittelt, ob Papier im oberen Bereich
Sensor
vorhanden ist
Sensor Ermittelt das Restpapier,
— Ermittelt, ob Tür (Papiermagazin) offen
— Hebt das Magazin an und senkt es
— Druck der Papiereinzugsrolle
— Drehung der Papiereinzugsrolle
— Verhindert doppelten Einzug
—
Ermittelt obere Verriegelung (schaltet
Schalter
den Motor aus Sicherheitsgründen ab.)
5 – 11
5
2
Funktion
—
Bemerkung
