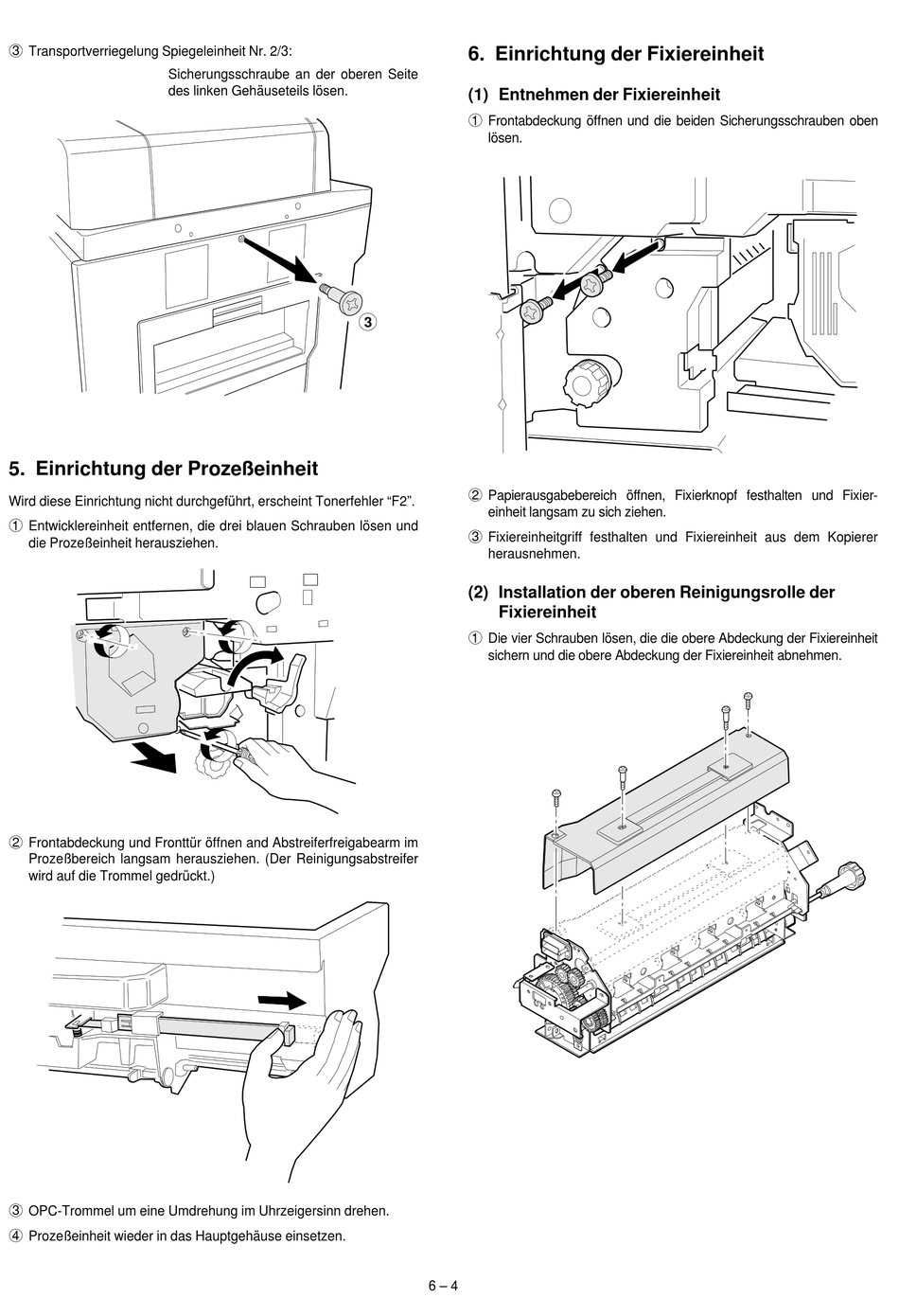

3
Transportverriegelung Spiegeleinheit Nr. 2/3:
Sicherungsschraube an der oberen Seite
des linken Gehäuseteils lösen.
5. Einrichtung der Prozeßeinheit
Wird diese Einrichtung nicht durchgeführt, erscheint Tonerfehler "F2".
1
Entwicklereinheit entfernen, die drei blauen Schrauben lösen und
die Prozeßeinheit herausziehen.
2
Frontabdeckung und Fronttür öffnen and Abstreiferfreigabearm im
Prozeßbereich langsam herausziehen. (Der Reinigungsabstreifer
wird auf die Trommel gedrückt.)
3
OPC-Trommel um eine Umdrehung im Uhrzeigersinn drehen.
4
Prozeßeinheit wieder in das Hauptgehäuse einsetzen.

6. Einrichtung der Fixiereinheit

(1) Entnehmen der Fixiereinheit

1
Frontabdeckung öffnen und die beiden Sicherungsschrauben oben
lösen.
3
2
Papierausgabebereich öffnen, Fixierknopf festhalten und Fixier-
einheit langsam zu sich ziehen.
3
Fixiereinheitgriff festhalten und Fixiereinheit aus dem Kopierer
herausnehmen.
(2) Installation der oberen Reinigungsrolle der
Fixiereinheit
1
Die vier Schrauben lösen, die die obere Abdeckung der Fixiereinheit
sichern und die obere Abdeckung der Fixiereinheit abnehmen.
6 – 4
