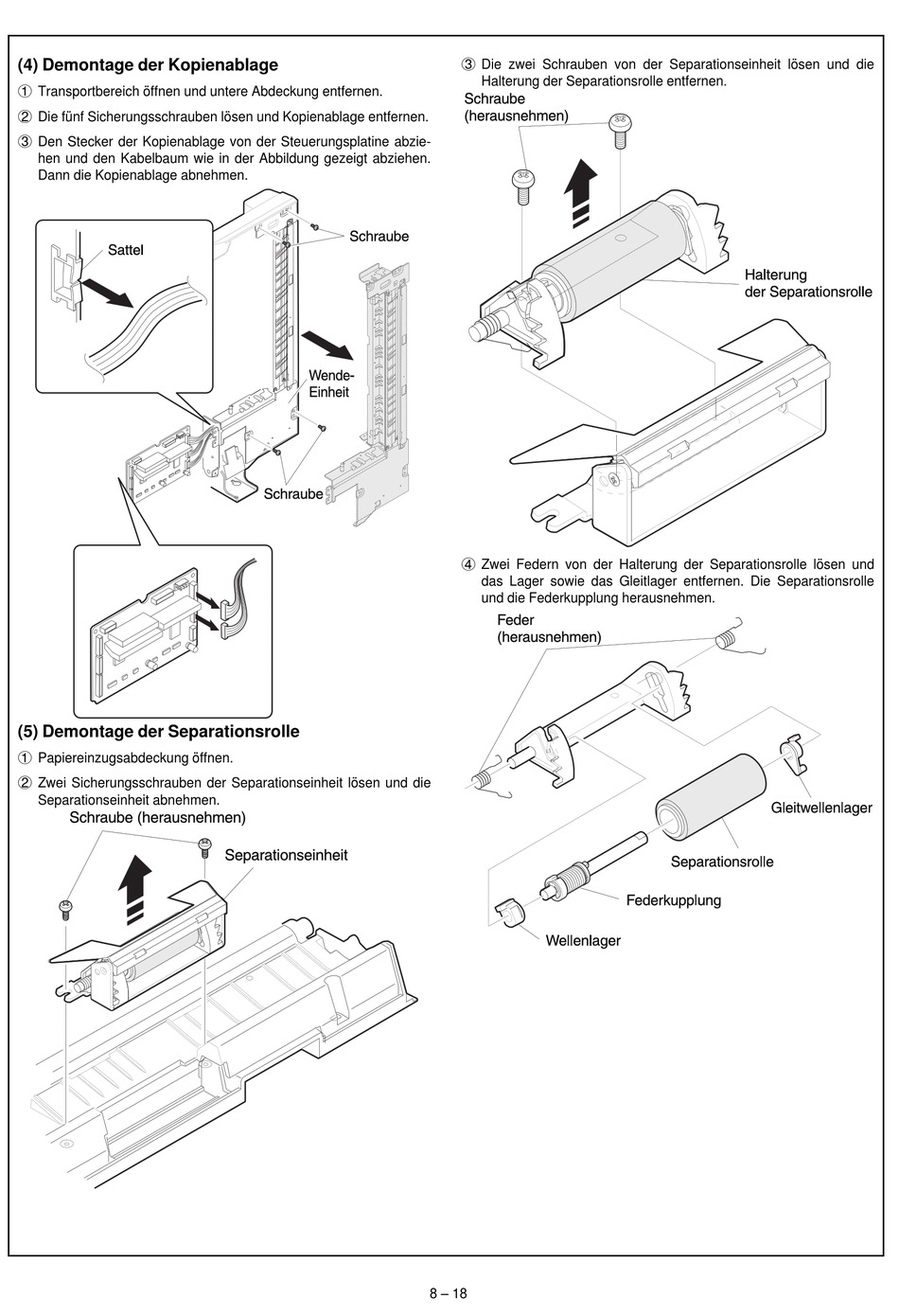

(4) Demontage der Kopienablage
1
Transportbereich öffnen und untere Abdeckung entfernen.
2
Die fünf Sicherungsschrauben lösen und Kopienablage entfernen.
3
Den Stecker der Kopienablage von der Steuerungsplatine abzie-
hen und den Kabelbaum wie in der Abbildung gezeigt abziehen.
Dann die Kopienablage abnehmen.

(5) Demontage der Separationsrolle

1
Papiereinzugsabdeckung öffnen.
2
Zwei Sicherungsschrauben der Separationseinheit lösen und die
Separationseinheit abnehmen.
3
Die zwei Schrauben von der Separationseinheit lösen und die
Halterung der Separationsrolle entfernen.
4
Zwei Federn von der Halterung der Separationsrolle lösen und
das Lager sowie das Gleitlager entfernen. Die Separationsrolle
und die Federkupplung herausnehmen.
8 – 18
