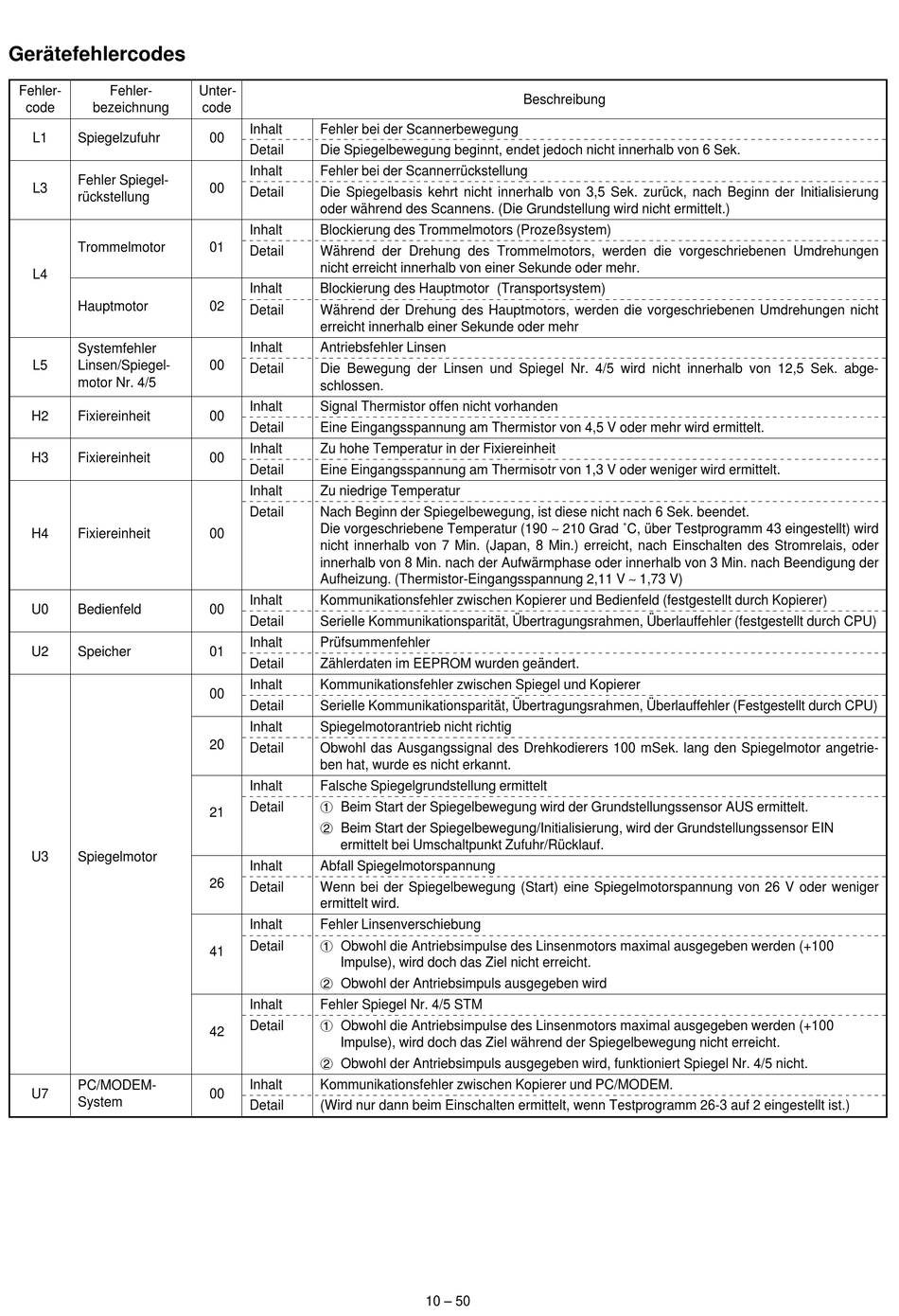

Sharp SF-2052 Serviceanleitung Seite 194

Gerätefehlercodes
Fehler- Fehler-
code bezeichnung
L1 Spiegelzufuhr
Fehler Spiegel-
L3
rückstellung
Trommelmotor
L4
Hauptmotor
Systemfehler
L5 Linsen/Spiegel-
motor Nr. 4/5
H2 Fixiereinheit
H3 Fixiereinheit
H4 Fixiereinheit
U0 Bedienfeld
U2 Speicher
U3 Spiegelmotor
PC/MODEM-
U7
System
Unter-
code
Inhalt Fehler bei der Scannerbewegung
00
Detail Die Spiegelbewegung beginnt, endet jedoch nicht innerhalb von 6 Sek.
Inhalt Fehler bei der Scannerrückstellung
00
Detail Die Spiegelbasis kehrt nicht innerhalb von 3,5 Sek. zurück, nach Beginn der Initialisierung
oder während des Scannens. (Die Grundstellung wird nicht ermittelt.)
Inhalt Blockierung des Trommelmotors (Prozeßsystem)
01
Detail Während der Drehung des Trommelmotors, werden die vorgeschriebenen Umdrehungen
nicht erreicht innerhalb von einer Sekunde oder mehr.
Inhalt Blockierung des Hauptmotor (Transportsystem)
02
Detail Während der Drehung des Hauptmotors, werden die vorgeschriebenen Umdrehungen nicht
erreicht innerhalb einer Sekunde oder mehr
Inhalt Antriebsfehler Linsen
00
Detail Die Bewegung der Linsen und Spiegel Nr. 4/5 wird nicht innerhalb von 12,5 Sek. abge-
schlossen.
Inhalt Signal Thermistor offen nicht vorhanden
00
Detail Eine Eingangsspannung am Thermistor von 4,5 V oder mehr wird ermittelt.
Inhalt Zu hohe Temperatur in der Fixiereinheit
00
Detail Eine Eingangsspannung am Thermisotr von 1,3 V oder weniger wird ermittelt.
Inhalt Zu niedrige Temperatur
Detail Nach Beginn der Spiegelbewegung, ist diese nicht nach 6 Sek. beendet.
Die vorgeschriebene Temperatur (190 ∼ 210 Grad ˚C, über Testprogramm 43 eingestellt) wird
00
nicht innerhalb von 7 Min. (Japan, 8 Min.) erreicht, nach Einschalten des Stromrelais, oder
innerhalb von 8 Min. nach der Aufwärmphase oder innerhalb von 3 Min. nach Beendigung der
Aufheizung. (Thermistor-Eingangsspannung 2,11 V ∼ 1,73 V)
Inhalt Kommunikationsfehler zwischen Kopierer und Bedienfeld (festgestellt durch Kopierer)
00
Detail Serielle Kommunikationsparität, Übertragungsrahmen, Überlauffehler (festgestellt durch CPU)
Inhalt Prüfsummenfehler
01
Detail Zählerdaten im EEPROM wurden geändert.
Inhalt Kommunikationsfehler zwischen Spiegel und Kopierer
00
Detail Serielle Kommunikationsparität, Übertragungsrahmen, Überlauffehler (Festgestellt durch CPU)
Inhalt Spiegelmotorantrieb nicht richtig
20
Detail Obwohl das Ausgangssignal des Drehkodierers 100 mSek. lang den Spiegelmotor angetrie-
ben hat, wurde es nicht erkannt.
Inhalt Falsche Spiegelgrundstellung ermittelt
1 Beim Start der Spiegelbewegung wird der Grundstellungssensor AUS ermittelt.
Detail
21
2 Beim Start der Spiegelbewegung/Initialisierung, wird der Grundstellungssensor EIN
ermittelt bei Umschaltpunkt Zufuhr/Rücklauf.
Inhalt Abfall Spiegelmotorspannung
26
Detail Wenn bei der Spiegelbewegung (Start) eine Spiegelmotorspannung von 26 V oder weniger
ermittelt wird.
Inhalt Fehler Linsenverschiebung
Detail 1 Obwohl die Antriebsimpulse des Linsenmotors maximal ausgegeben werden (+100
41
Impulse), wird doch das Ziel nicht erreicht.
2 Obwohl der Antriebsimpuls ausgegeben wird
Inhalt Fehler Spiegel Nr. 4/5 STM
1 Obwohl die Antriebsimpulse des Linsenmotors maximal ausgegeben werden (+100
Detail
42
Impulse), wird doch das Ziel während der Spiegelbewegung nicht erreicht.
2 Obwohl der Antriebsimpuls ausgegeben wird, funktioniert Spiegel Nr. 4/5 nicht.
Inhalt Kommunikationsfehler zwischen Kopierer und PC/MODEM.
00
Detail (Wird nur dann beim Einschalten ermittelt, wenn Testprogramm 26-3 auf 2 eingestellt ist.)
Beschreibung
10 – 50
