Sharp SF-2052 Serviceanleitung Seite 70

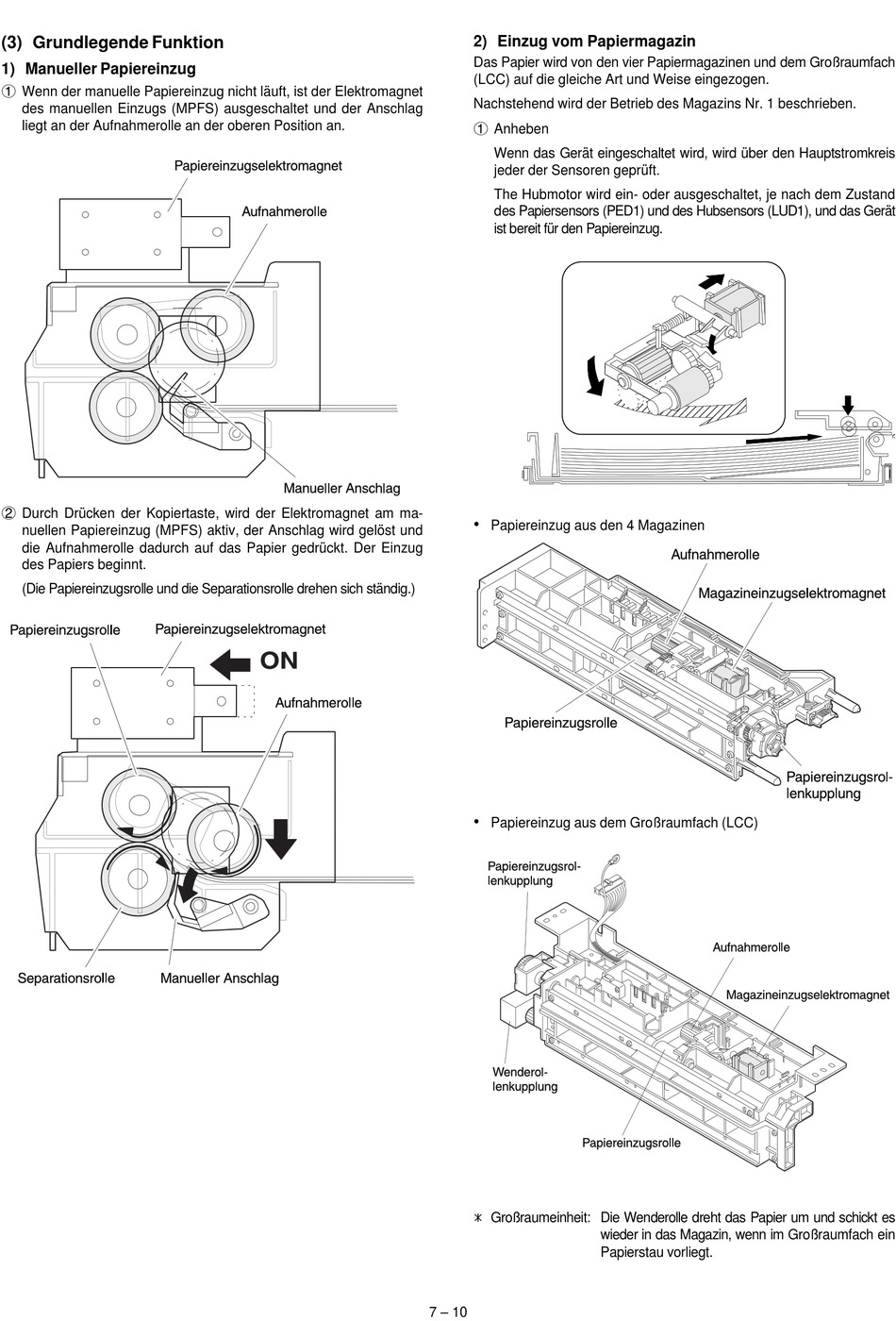

(3) Grundlegende Funktion
1) Manueller Papiereinzug
1
Wenn der manuelle Papiereinzug nicht läuft, ist der Elektromagnet
des manuellen Einzugs (MPFS) ausgeschaltet und der Anschlag
liegt an der Aufnahmerolle an der oberen Position an.
2
Durch Drücken der Kopiertaste, wird der Elektromagnet am ma-
nuellen Papiereinzug (MPFS) aktiv, der Anschlag wird gelöst und
die Aufnahmerolle dadurch auf das Papier gedrückt. Der Einzug
des Papiers beginnt.
(Die Papiereinzugsrolle und die Separationsrolle drehen sich ständig.)
2) Einzug vom Papiermagazin
Das Papier wird von den vier Papiermagazinen und dem Großraumfach
(LCC) auf die gleiche Art und Weise eingezogen.
Nachstehend wird der Betrieb des Magazins Nr. 1 beschrieben.
1
Anheben
Wenn das Gerät eingeschaltet wird, wird über den Hauptstromkreis
jeder der Sensoren geprüft.
The Hubmotor wird ein- oder ausgeschaltet, je nach dem Zustand
des Papiersensors (PED1) und des Hubsensors (LUD1), und das Gerät
ist bereit für den Papiereinzug.
•
Papiereinzug aus den 4 Magazinen
•
Papiereinzug aus dem Großraumfach (LCC)
* Großraumeinheit: Die Wenderolle dreht das Papier um und schickt es
7 – 10
wieder in das Magazin, wenn im Großraumfach ein
Papierstau vorliegt.
