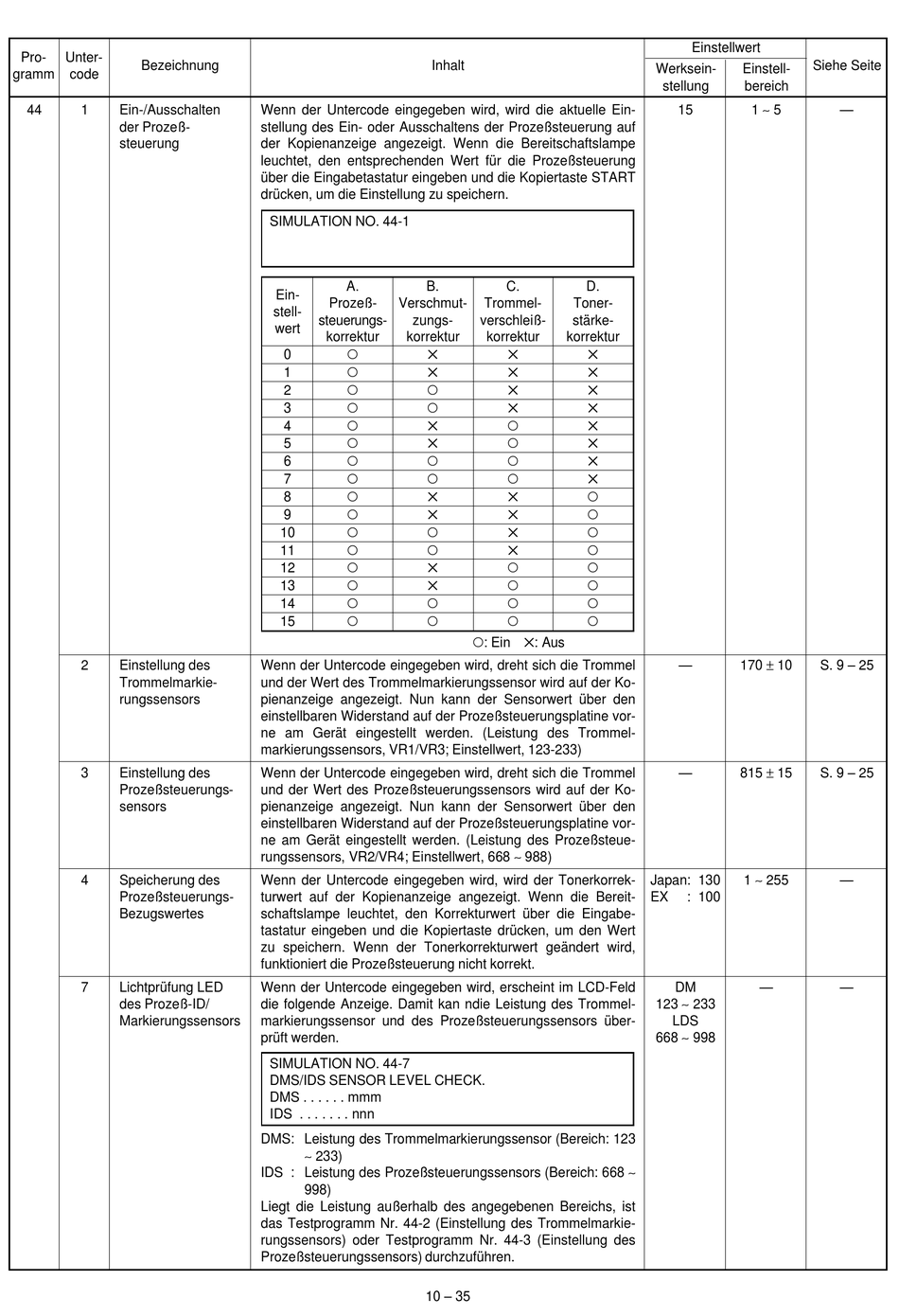

Pro-
Unter-
Bezeichnung
gramm
code
44
1
Ein-/Ausschalten
der Prozeß-
steuerung
2
Einstellung des
Trommelmarkie-
rungssensors
3
Einstellung des
Prozeßsteuerungs-
sensors
4
Speicherung des
Prozeßsteuerungs-
Bezugswertes
7
Lichtprüfung LED
des Prozeß-ID/
Markierungssensors
Wenn der Untercode eingegeben wird, wird die aktuelle Ein-
stellung des Ein- oder Ausschaltens der Prozeßsteuerung auf
der Kopienanzeige angezeigt. Wenn die Bereitschaftslampe
leuchtet, den entsprechenden Wert für die Prozeßsteuerung
über die Eingabetastatur eingeben und die Kopiertaste START
drücken, um die Einstellung zu speichern.
SIMULATION NO. 44-1
A.
B.
Ein-
Prozeß-
Verschmut-
stell-
steuerungs-
zungs-
wert
korrektur
korrektur
0
|
1
|
2
|
|
3
|
|
4
|
5
|
6
|
|
7
|
|
8
|
9
|
10
|
|
11
|
|
12
|
13
|
14
|
|
15
|
|
Wenn der Untercode eingegeben wird, dreht sich die Trommel
und der Wert des Trommelmarkierungssensor wird auf der Ko-
pienanzeige angezeigt. Nun kann der Sensorwert über den
einstellbaren Widerstand auf der Prozeßsteuerungsplatine vor-
ne am Gerät eingestellt werden. (Leistung des Trommel-
markierungssensors, VR1/VR3; Einstellwert, 123-233)
Wenn der Untercode eingegeben wird, dreht sich die Trommel
und der Wert des Prozeßsteuerungssensors wird auf der Ko-
pienanzeige angezeigt. Nun kann der Sensorwert über den
einstellbaren Widerstand auf der Prozeßsteuerungsplatine vor-
ne am Gerät eingestellt werden. (Leistung des Prozeßsteue-
rungssensors, VR2/VR4; Einstellwert, 668 ∼ 988)
Wenn der Untercode eingegeben wird, wird der Tonerkorrek-
turwert auf der Kopienanzeige angezeigt. Wenn die Bereit-
schaftslampe leuchtet, den Korrekturwert über die Eingabe-
tastatur eingeben und die Kopiertaste drücken, um den Wert
zu speichern. Wenn der Tonerkorrekturwert geändert wird,
funktioniert die Prozeßsteuerung nicht korrekt.
Wenn der Untercode eingegeben wird, erscheint im LCD-Feld
die folgende Anzeige. Damit kan ndie Leistung des Trommel-
markierungssensor und des Prozeßsteuerungssensors über-
prüft werden.
SIMULATION NO. 44-7
DMS/IDS SENSOR LEVEL CHECK.
DMS . . . . . . mmm
IDS . . . . . . . nnn
DMS: Leistung des Trommelmarkierungssensor (Bereich: 123
∼ 233)
IDS : Leistung des Prozeßsteuerungssensors (Bereich: 668 ∼
998)
Liegt die Leistung außerhalb des angegebenen Bereichs, ist
das Testprogramm Nr. 44-2 (Einstellung des Trommelmarkie-
rungssensors) oder Testprogramm Nr. 44-3 (Einstellung des
Prozeßsteuerungssensors) durchzuführen.
10 – 35
Inhalt
C.
D.
Trommel-
Toner-
verschleiß-
stärke-
korrektur
korrektur
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|: Ein
: Aus
Einstellwert

Siehe Seite

Werksein-
Einstell-
stellung
bereich
1 ∼ 5
15
170 ± 10
S. 9 – 25
815 ± 15
S. 9 – 25
1 ∼ 255
Japan: 130
EX
: 100
DM
123 ∼ 233
LDS
668 ∼ 998
