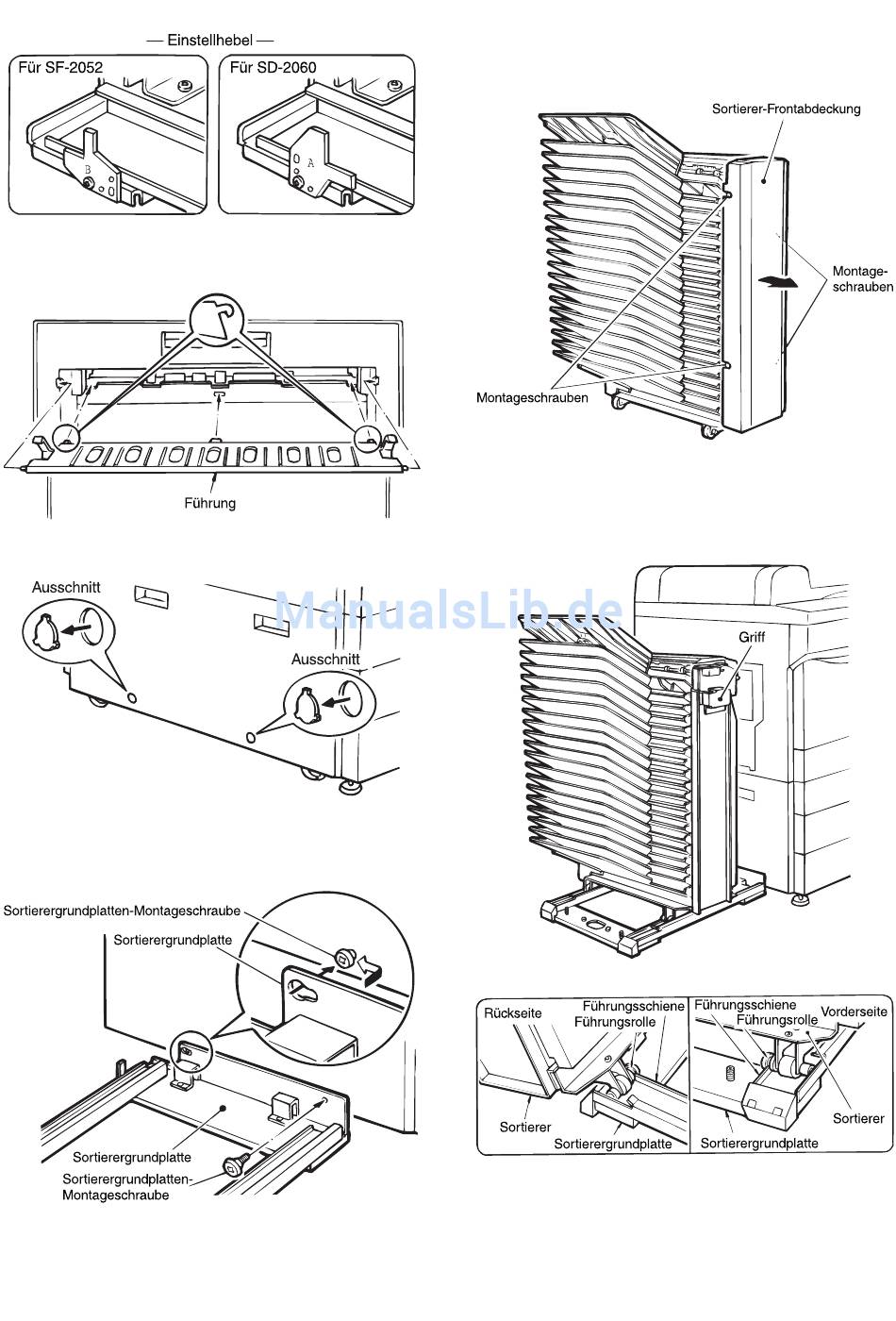

2. Führung installieren.
Die Haken (an zwei Stellen) der Führung im Innern der Kopienablage
einhaken, wie in der Abbildung gezeigt.
3. Sortierergrundplatte am Gehäuse anbringen.
Die beiden Ausschnitte links am Kopierergehäuse herausnehmen.
Eine der beiden Montageschrauben der Sortierergrundplatte hinten
am Kopierer befestigen und Sortierergrundplatte wie dargestellt
einhaken.
Dann Sortierergrundplatte mit der anderen Schraube befestigen.
4. Frontabdeckung des Sortierers abnehmen.
Die vier Montageschrauben der Frontabdeckung des Sortierers lösen
und die Abdeckung abnehmen.
5. Sortierer auf die Sortierergrundplatte stellen.
Griff festhalten und Sortierer vorsichtig auf die Führungsschienen der
Sortierergrundplatte setzten.
Dabei muß darauf geachtet werden, daß die Rollen vorne und hinten
am Sortierer wie abgebildet richtig in die Sortierergrundplatte greifen.
