2

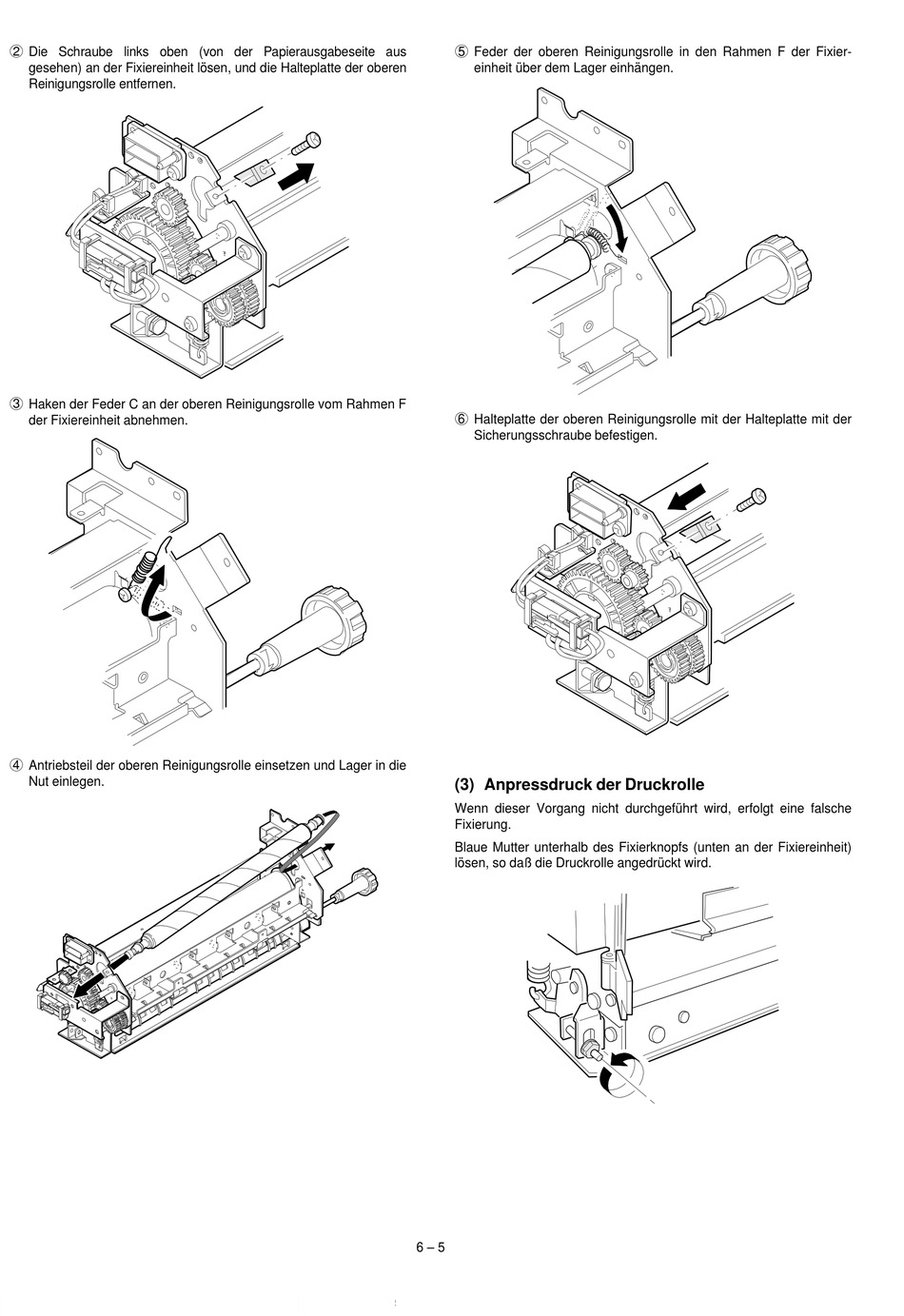

Die Schraube links oben (von der Papierausgabeseite aus
gesehen) an der Fixiereinheit lösen, und die Halteplatte der oberen
Reinigungsrolle entfernen.
3
Haken der Feder C an der oberen Reinigungsrolle vom Rahmen F
der Fixiereinheit abnehmen.
4
Antriebsteil der oberen Reinigungsrolle einsetzen und Lager in die
Nut einlegen.
5
Feder der oberen Reinigungsrolle in den Rahmen F der Fixier-
einheit über dem Lager einhängen.
6
Halteplatte der oberen Reinigungsrolle mit der Halteplatte mit der
Sicherungsschraube befestigen.

(3) Anpressdruck der Druckrolle

Wenn dieser Vorgang nicht durchgeführt wird, erfolgt eine falsche
Fixierung.
Blaue Mutter unterhalb des Fixierknopfs (unten an der Fixiereinheit)
lösen, so daß die Druckrolle angedrückt wird.
6 – 5
