Sharp SF-2052 Serviceanleitung Seite 83

Schritt 44: Papiereinzugsmotor (DFM) AUS

(Das Original wird gestoppt und die Vorderkante durch


die Stopprolle aufgenommen.)
↓
Schritt 45: Spiegelbasis-Abtastung gestoppt

↓
(Rückwärts
Drehung)
↓

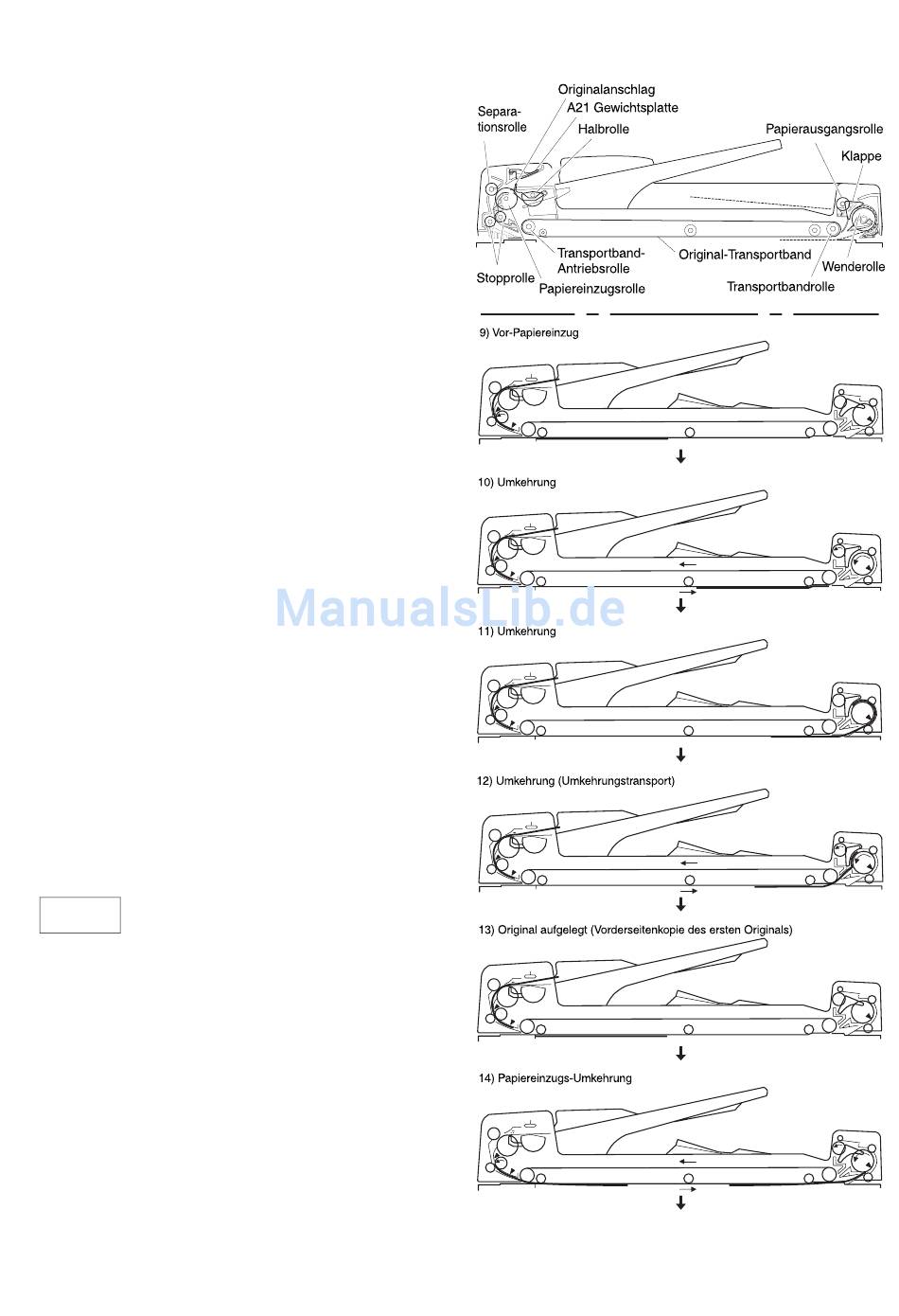

Schritt 46: Wende-Elektromagnet (DRSOL) EIN

(Die Klappe bewegt sich nach oben.)
↓
Schritt 47: Transportmotor (DTM) Vorwärtsdrehung

(Transportmotor Drehung)


Wendemotor (DRM) Vorwärtsdrehung

(Wenderolle, Kopienablagerolle Drehung)

↓
Schritt 48: Papierwendesensor (RDD) ermittelt die Vorderkante

des Originals.


(RDD Ausgang HOCH)
↓
Schritt 49: Die Vorderkante des Originals wird entgegen dem

Uhrzeigersinn durch die Klappe bewegt.
↓
Schritt 50: Transportmotor (DTM) AUS

(Transportband gestoppt)
↓
Schritt 51: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle stop)
↓
Schritt 52: Transportmotor (DRM) Rückwärtsdrehung

(Transportband Drehung)
↓
Schritt 53: Wendemotor (DRM) Rückwärtsdrehung

(Wenderolle, Kopienablagerolle Drehung)


Das Original wird zum Papiereinzugsbereich transportiert.
↓
Schritt 54: Papierwendesensor (RDD) ermittelt die Hinterkante

gewendeten Originals.

 (RDD Ausgang NIEDRIG)
↓
Schritt 55: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle gestoppt)
↓
Schritt 56: Transportmotor (DTM) AUS

(Transportband gestoppt)


Original gestoppt
↓
Schritt 57: Wende-Elektromagnet (DRSOL) AUS

(Die Klappe bewegt sich nach unten)
↓
Schritt 58: Spiegelbasis-Abtastung gestartet
↓
Schritt 59: Spiegelbasis-Abtastung gestoppt
↓
* E
KEINE → Nach Beendigung der Spiegelbasis-Abtastung,
Erstes
zu Schritt 84 gehen.
Original

JA

↓ ↓
(Papierausgabe
Papiereinzug
Wendevorrichtung)
↓
Schritt 60: Transportmotor (DTM) Vorwärtsdrehung

(Transportband Drehung)

 Wendemotor (DRM) Vorwärtsdrehung Wenderolle,

Kopienablagerolle Drehung)


Das Original wird ausgeworfenen.
↓
Schritt 61: Papiereinzugsmotor (DFM) Rückwärtsdrehung (Stopp-

rolle Drehung)

 Das Original wird zum Transportbereich transportiert.
↓
7 – 22
