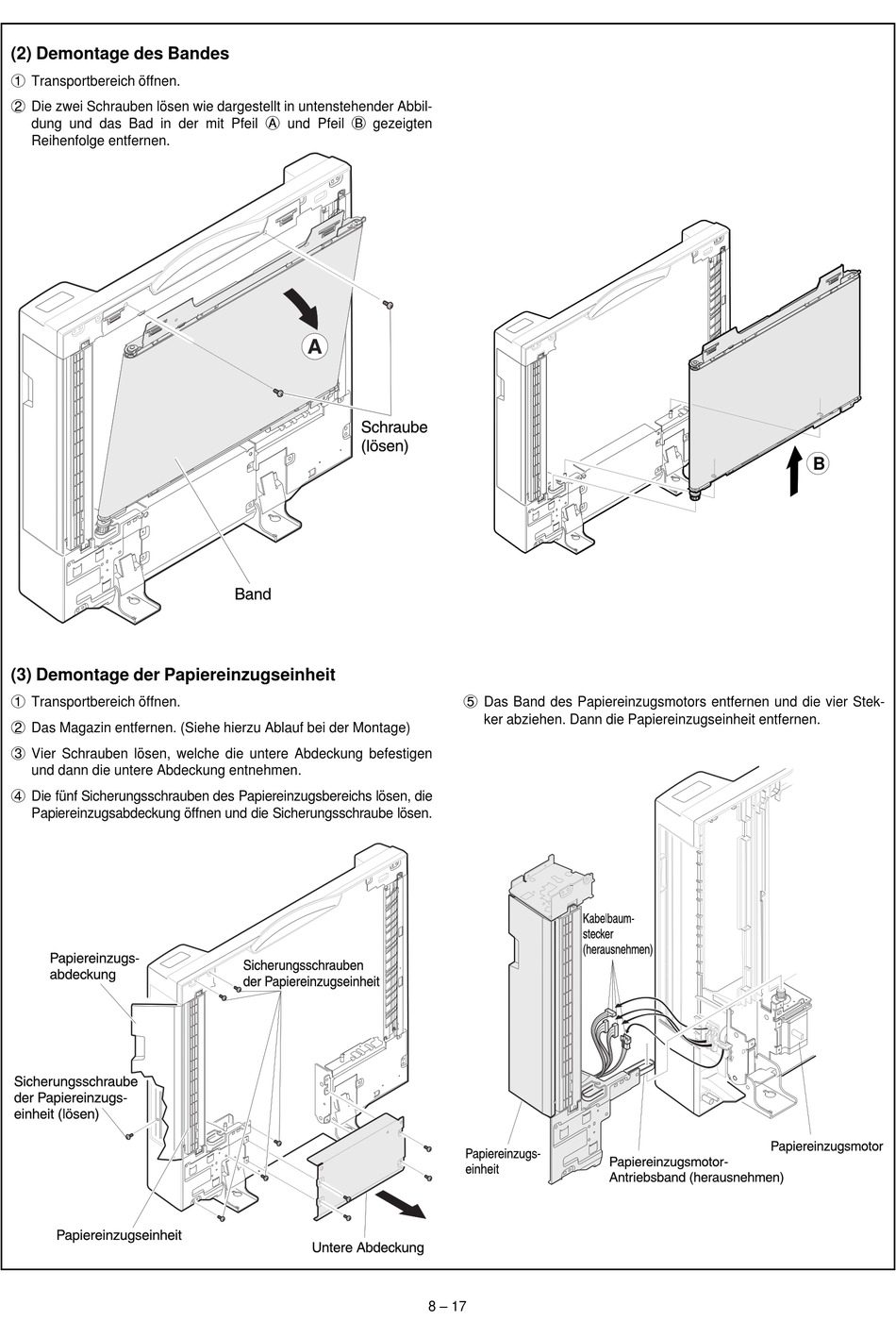

(2) Demontage des Bandes

1
Transportbereich öffnen.
2
Die zwei Schrauben lösen wie dargestellt in untenstehender Abbil-
dung und das Bad in der mit Pfeil
Reihenfolge entfernen.

(3) Demontage der Papiereinzugseinheit

1
Transportbereich öffnen.
2
Das Magazin entfernen. (Siehe hierzu Ablauf bei der Montage)
3
Vier Schrauben lösen, welche die untere Abdeckung befestigen
und dann die untere Abdeckung entnehmen.
4
Die fünf Sicherungsschrauben des Papiereinzugsbereichs lösen, die
Papiereinzugsabdeckung öffnen und die Sicherungsschraube lösen.
A B
und Pfeil gezeigten
8 – 17
5
Das Band des Papiereinzugsmotors entfernen und die vier Stek-
ker abziehen. Dann die Papiereinzugseinheit entfernen.
B
