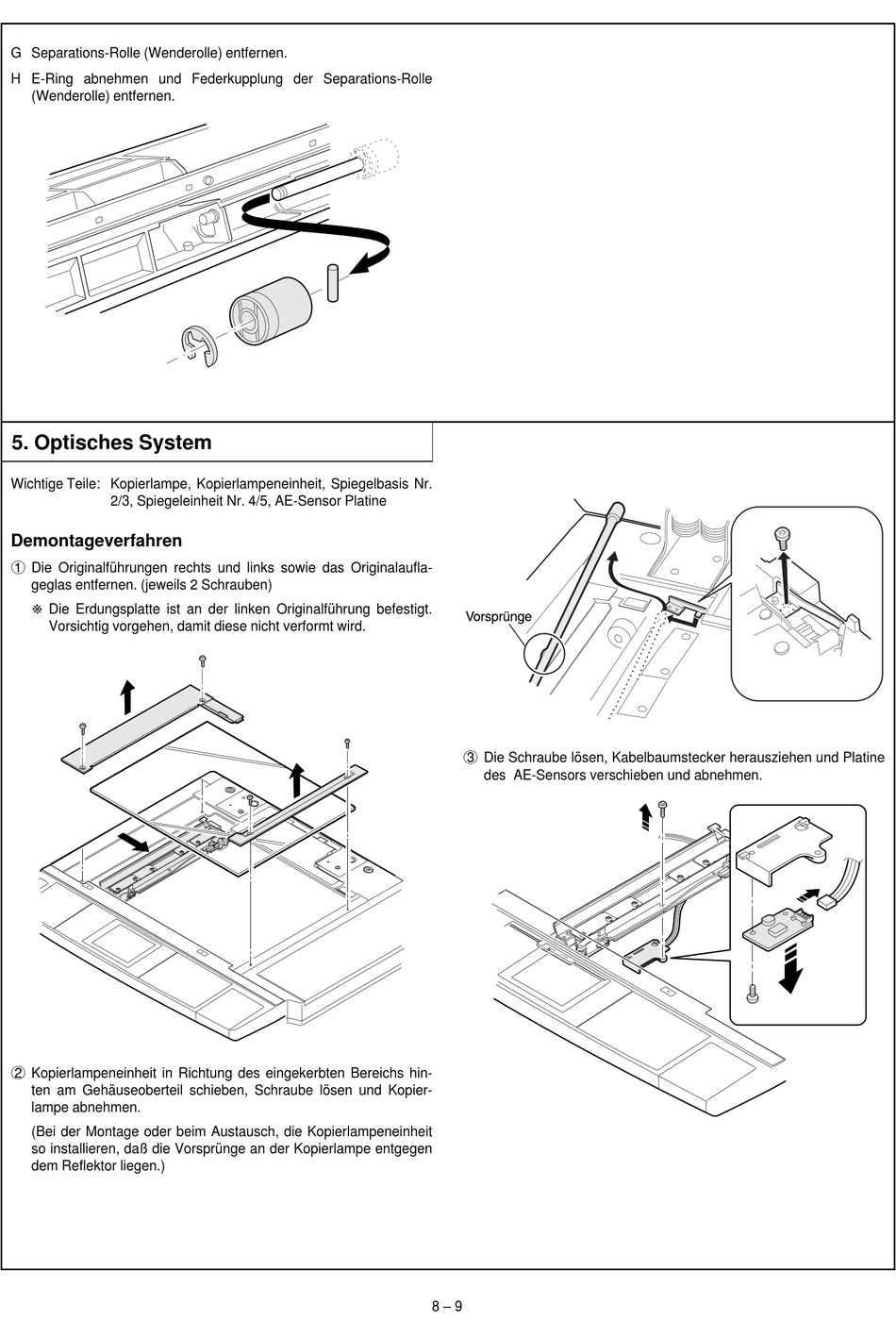

G Separations-Rolle (Wenderolle) entfernen.
H E-Ring abnehmen und Federkupplung der Separations-Rolle
(Wenderolle) entfernen.
5. Optisches System
Wichtige Teile: Kopierlampe, Kopierlampeneinheit, Spiegelbasis Nr.
2/3, Spiegeleinheit Nr. 4/5, AE-Sensor Platine
Demontageverfahren
1
Die Originalführungen rechts und links sowie das Originalaufla-
geglas entfernen. (jeweils 2 Schrauben)
@ Die Erdungsplatte ist an der linken Originalführung befestigt.
Vorsichtig vorgehen, damit diese nicht verformt wird.
2
Kopierlampeneinheit in Richtung des eingekerbten Bereichs hin-
ten am Gehäuseoberteil schieben, Schraube lösen und Kopier-
lampe abnehmen.
(Bei der Montage oder beim Austausch, die Kopierlampeneinheit
so installieren, daß die Vorsprünge an der Kopierlampe entgegen
dem Reflektor liegen.)
3
Die Schraube lösen, Kabelbaumstecker herausziehen und Platine
des AE-Sensors verschieben und abnehmen.
8 – 9
