3. Papiereinzugsbereich

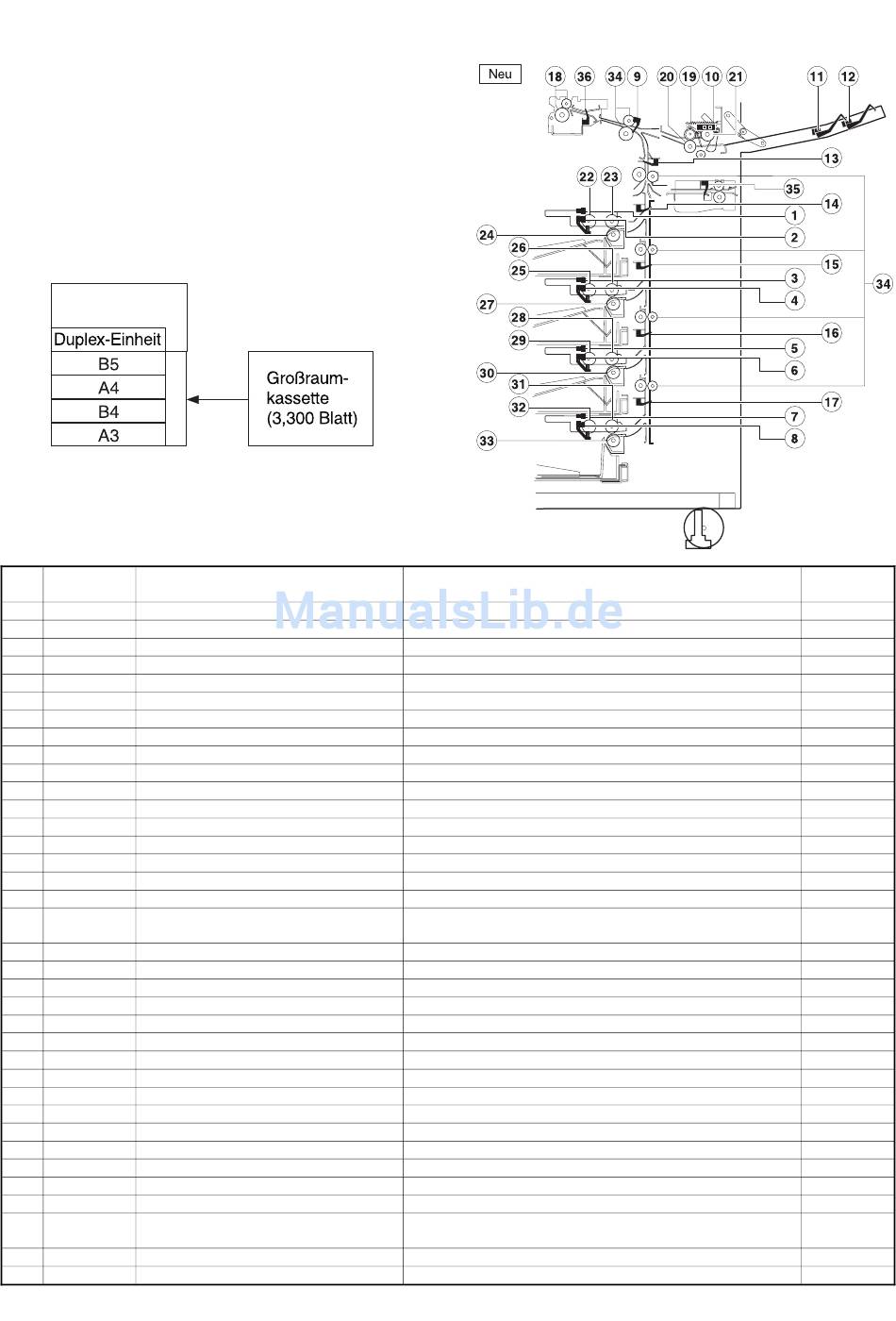

(1) Allgemeine Beschreibung
Durch die Papierzufuhrt von vorne und den ausklappbaren Mehr-
facheinzug ist der Kopierer sehr platzsparend konstruiert. Das Gerät
enthält vier Magazine für 550 Blatt sowie einen manuellen Einzug,
der bis zu 100 Blatt faßt.
Zur Erweiterung des Systems ist außerdem ein Großraumfach (LCC)
(Zubehör) erhältlich.
Standardeinstellungen
Signalbe-
Nr.
zeichnung
1 LUD1 Sensor Obergrenze Magazin Nr. 1
2 PED1 Sensor Papier Magazin Nr. 1
3 LUD2 Sensor Obergrenze Magazin Nr. 2
4 PED2 Sensor Papier Magazin Nr. 2
5 LUD3 Sensor Obergrenze Magazin Nr. 3
6 PED3 Sensor Papier Magazin Nr. 3
7 LUD4 Sensor Obergrenze Magazin Nr. 4
8 PED4 Sensor Papier Magazin Nr. 4
9 PPD2 Transportsensor 2
10 MPED Papiersensor manueller Einzug
11 PLS1 Papiersensor manueller Einzug
12 PLS2 Papierlängensensor 1 manueller Einzug
13 PPD1 Papierlängensensor 2 manueller Einzug
14 PFD1 Papiereinzugssensor 1
15 PFD2 Papiereinzugssensor 2
16 PFD3 Papiereinzugssensor 3
17 PFD4 Papiereinzugssensor 4
18 — Stopprolle
19 — Papiereinzugsrolle manueller Einzug
20 — Separationsrolle manueller Einzug
21 — Aufnahmerolle manueller Einzug
22 — Aufnahmerolle Magazin Nr. 1
23 — Papiereinzugsrolle Magazin Nr. 1
24 — Papiereinzugs- Wenderolle Magazin Nr. 1
25 — Aufnahmerolle Magazin Nr. 2
26 — Papiereinzugsrolle Magazin Nr. 2
27 — Papiereinzugs-Wenderolle Magazin Nr. 2
28 — Aufnahmerolle Magazin Nr. 3
29 — Papiereinzugsrolle Magazin Nr. 3
30 — Papiereinzugs-Wenderolle Magazin Nr. 3
31 — Aufnahmerolle Magazin Nr. 4
32 — Papiereinzugsrolle Magazin Nr. 4
33 — Papiereinzugs-Wenderolle Magazin Nr. 4
34 — Transportrolle
35 PFDL2 Papiereinzugssensor 5
36 PPD3 Transportsensor 3
Teilebezeichnung

(2) Grundlegende Funktionen

Funktion
Erfassen der Obergrenze Magazin Nr. 1
Erfassen des Papiers im Magazin Nr. 1
Erfassen der Obergrenze im Magazin Nr. 2
Erfassen des Papiers im Magazin Nr. 2
Erfassen der Obergrenze im Magazin Nr. 3
Erfassen des Papiers im Magazin Nr. 3
Erfassen der Obergrenze im Magazin Nr. 4
Erfassen des Papiers im Magazin Nr. 4
Ermittelt den Papiertransport
Erfassen des Papiers im manuellen Einzug
Erfassen des Papiers im manuellen Einzug
Erfassen der Papierlänge im manuellen Einzug
Erfassen der Papierlänge im manuellen Einzug
Erfassen des Papiereinzugs von Magazin Nr. 1
Erfassen des Papiereinzugs von Magazin Nr. 2
Erfassen des Papiereinzugs von Magazin Nr. 3
Erfassen des Papiereinzugs von Magazin Nr. 4
Zur Synchronisierung des Papierlaufs und des Bildes durch die
Steuerung der Stopprollenkupplung (RRC)
Zum Einzug des Papiers vom manuellen Einzug.
Zur Vermeidung von Mehrfacheinzugs von Papier am manuellen Einzug
Nimmt das Papier vom manuellen Einzug auf.
Nimmt Papier auf aus dem Magazin Nr. 1
Führt Papier zu aus dem Magazin Nr. 1
Verhindert den Mehrfacheinzug von Papier aus Magazin Nr. 1.
Nimmt Papier auf aus dem Magazin Nr. 2.
Führt Papier zu aus dem Magazin Nr. 2.
Verhindert den Mehrfacheinzug von Papier aus Magazin Nr. 2.
Nimmt Papier auf aus dem Magazin Nr. 3.
Führt Papier zu aus dem Magazin Nr. 3.
Verhindert den Mehrfacheinzug von Papier aus Magazin Nr. 3
Nimmt Papier auf aus dem Magazin Nr. 4
Führt Papier zu aus dem Magazin Nr. 4
Verhindert den Mehrfacheinzug von Papier aus Magazin Nr. 4
Transportiert das Papier vom manuellen Einzug, jedem Magazin
und dem Großraumfach.
Erfassen des Papiereinzugs vom Großraumfach
Ermittelt den Papiertransport.
7 – 9
Bemerkung
Nur Japan
Nur Japan
Nur Japan
Nur Japan
Inch-System
Nur Japan
