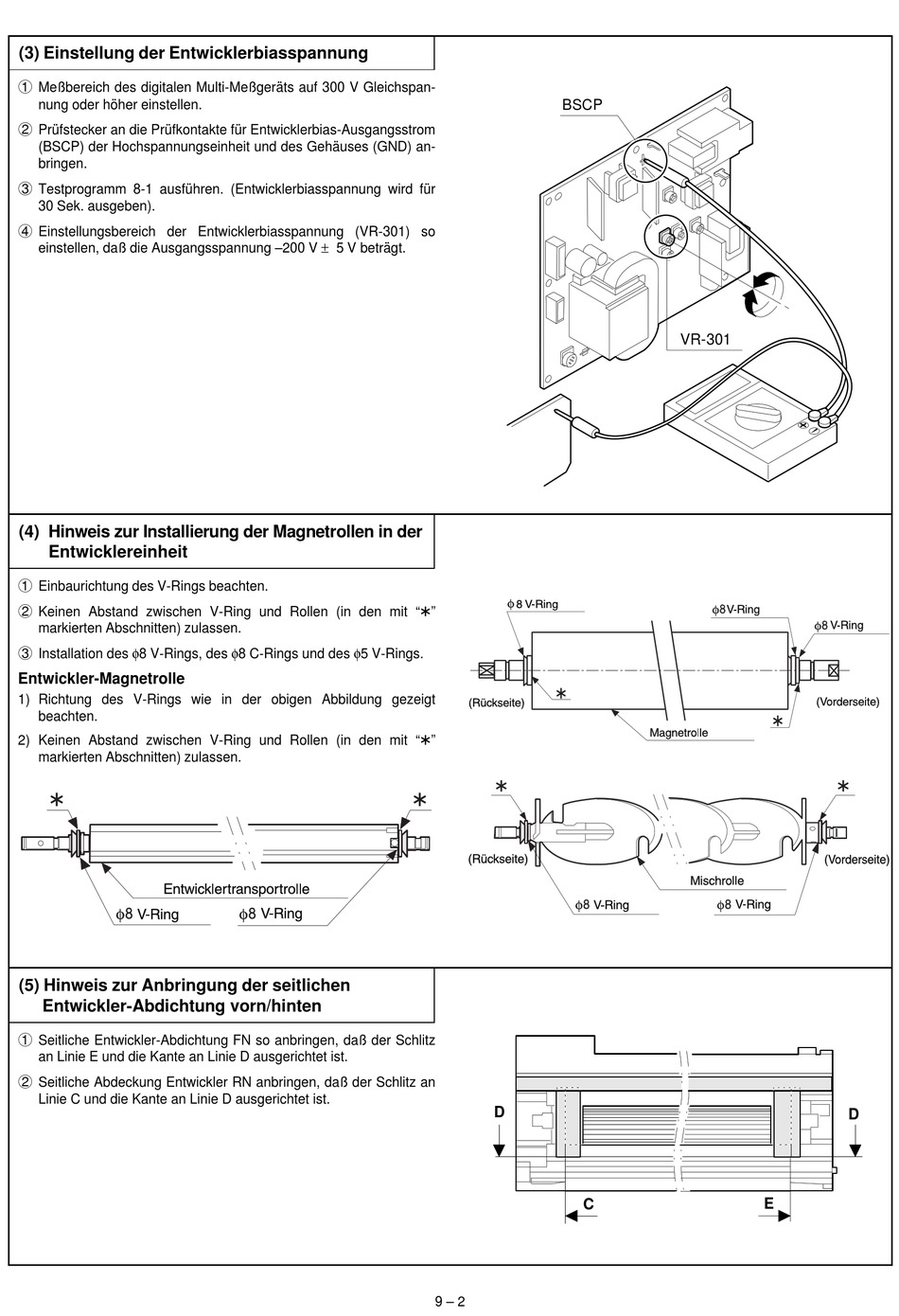

(3) Einstellung der Entwicklerbiasspannung

1
Meßbereich des digitalen Multi-Meßgeräts auf 300 V Gleichspan-
nung oder höher einstellen.
2
Prüfstecker an die Prüfkontakte für Entwicklerbias-Ausgangsstrom
(BSCP) der Hochspannungseinheit und des Gehäuses (GND) an-
bringen.
3
Testprogramm 8-1 ausführen. (Entwicklerbiasspannung wird für
30 Sek. ausgeben).
4
Einstellungsbereich der Entwicklerbiasspannung (VR-301) so
einstellen, daß die Ausgangsspannung –200 V ± 5 V beträgt.
(4) Hinweis zur Installierung der Magnetrollen in der
Entwicklereinheit
1
Einbaurichtung des V-Rings beachten.
2
Keinen Abstand zwischen V-Ring und Rollen (in den mit "*"
markierten Abschnitten) zulassen.
Installation des φ8 V-Rings, des φ8 C-Rings und des φ5 V-Rings.
3
Entwickler-Magnetrolle
1) Richtung des V-Rings wie in der obigen Abbildung gezeigt
beachten.
2) Keinen Abstand zwischen V-Ring und Rollen (in den mit "*"
markierten Abschnitten) zulassen.
(5) Hinweis zur Anbringung der seitlichen
Entwickler-Abdichtung vorn/hinten
1
Seitliche Entwickler-Abdichtung FN so anbringen, daß der Schlitz
an Linie E und die Kante an Linie D ausgerichtet ist.
2
Seitliche Abdeckung Entwickler RN anbringen, daß der Schlitz an
Linie C und die Kante an Linie D ausgerichtet ist.
BSCP
D
C
9 – 2
VR-301
D
E
