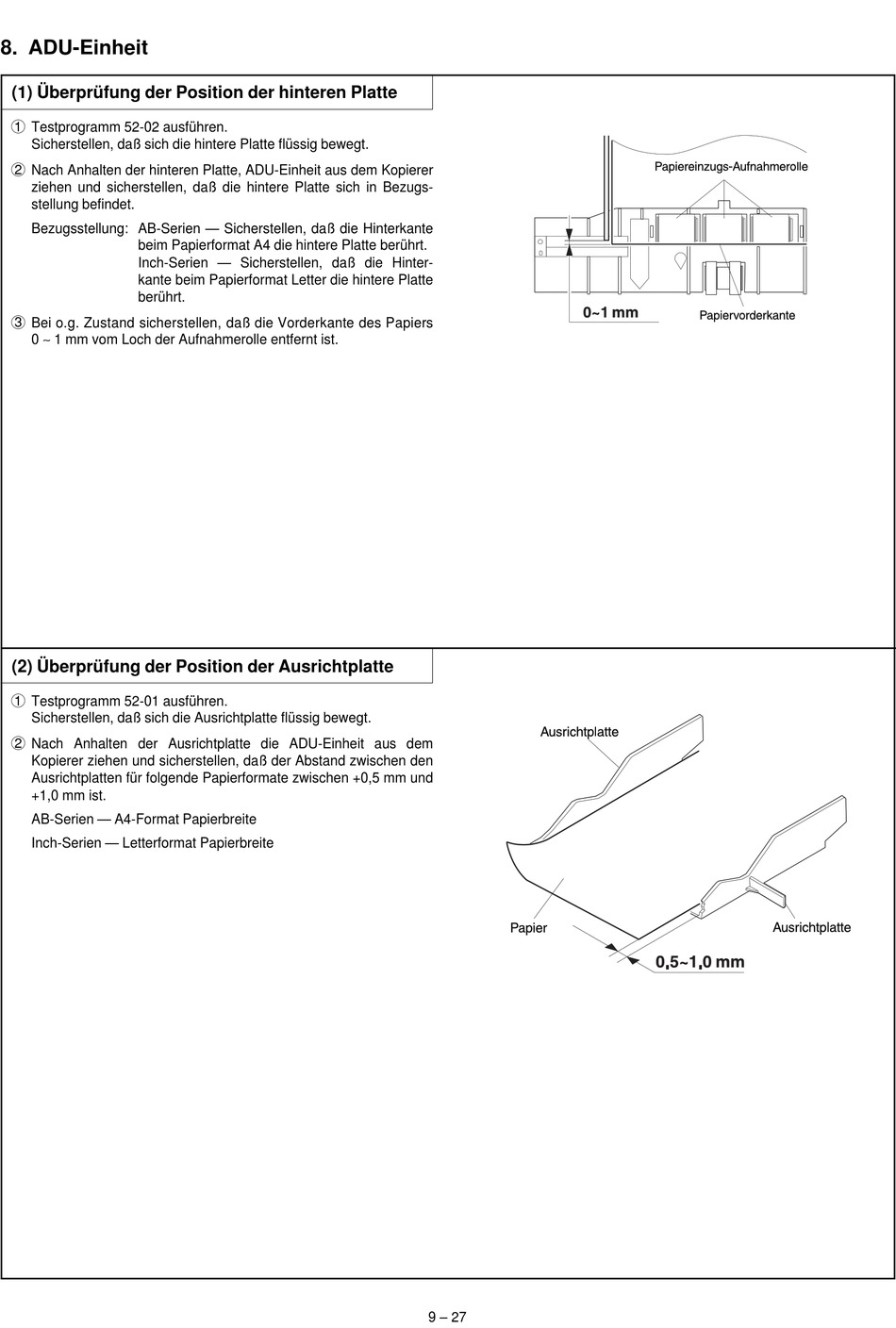

8. ADU-Einheit
(1) Überprüfung der Position der hinteren Platte
1
Testprogramm 52-02 ausführen.
Sicherstellen, daß sich die hintere Platte flüssig bewegt.
2
Nach Anhalten der hinteren Platte, ADU-Einheit aus dem Kopierer
ziehen und sicherstellen, daß die hintere Platte sich in Bezugs-
stellung befindet.
Bezugsstellung: AB-Serien — Sicherstellen, daß die Hinterkante
beim Papierformat A4 die hintere Platte berührt.
Inch-Serien — Sicherstellen, daß die Hinter-
kante beim Papierformat Letter die hintere Platte
berührt.
3
Bei o.g. Zustand sicherstellen, daß die Vorderkante des Papiers
0 ∼ 1 mm vom Loch der Aufnahmerolle entfernt ist.
(2) Überprüfung der Position der Ausrichtplatte
1
Testprogramm 52-01 ausführen.
Sicherstellen, daß sich die Ausrichtplatte flüssig bewegt.
2
Nach Anhalten der Ausrichtplatte die ADU-Einheit aus dem
Kopierer ziehen und sicherstellen, daß der Abstand zwischen den
Ausrichtplatten für folgende Papierformate zwischen +0,5 mm und
+1,0 mm ist.
AB-Serien — A4-Format Papierbreite
Inch-Serien — Letterformat Papierbreite
9 – 27
