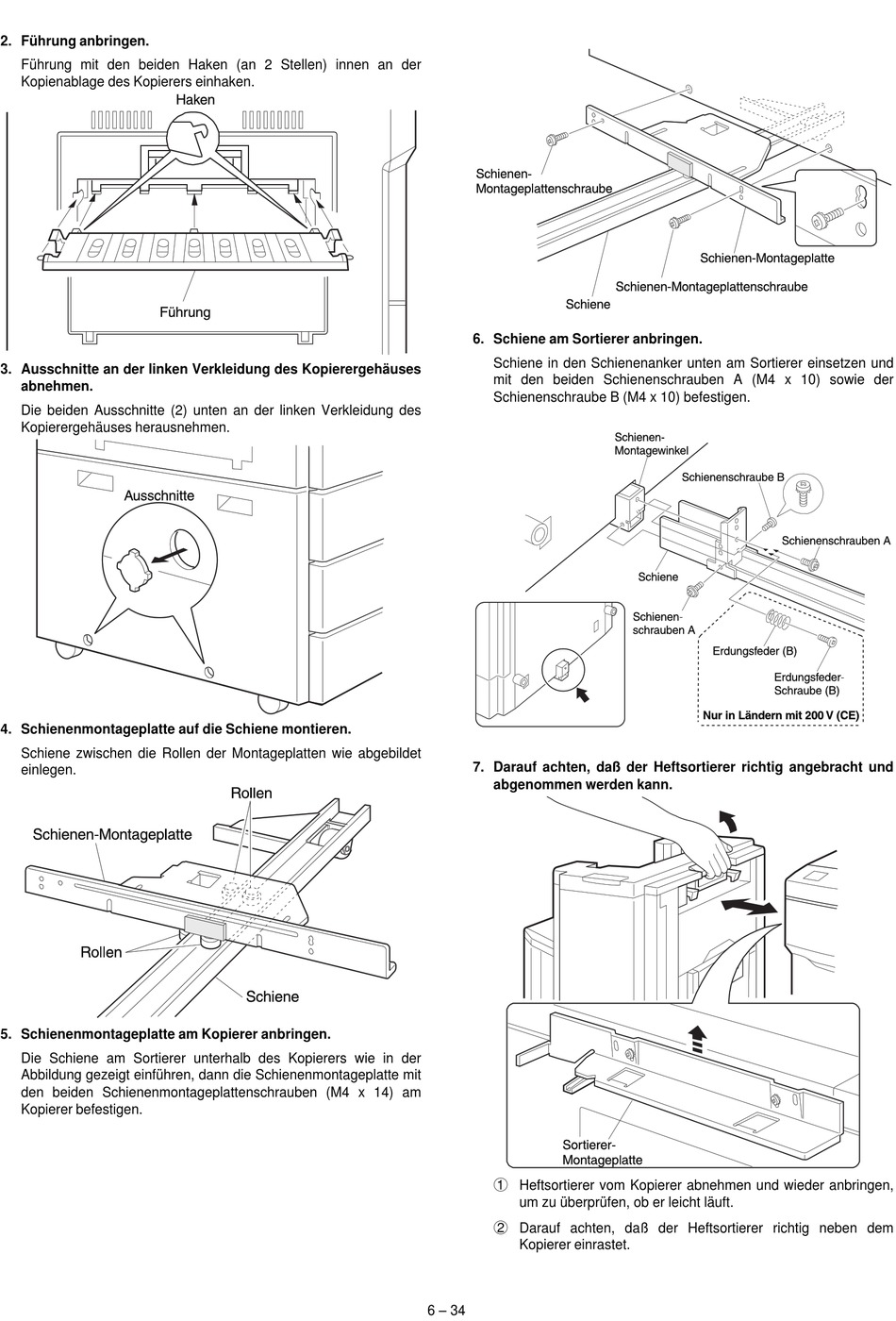

2. Führung anbringen.
Führung mit den beiden Haken (an 2 Stellen) innen an der
Kopienablage des Kopierers einhaken.
3. Ausschnitte an der linken Verkleidung des Kopierergehäuses
abnehmen.
Die beiden Ausschnitte (2) unten an der linken Verkleidung des
Kopierergehäuses herausnehmen.
4. Schienenmontageplatte auf die Schiene montieren.
Schiene zwischen die Rollen der Montageplatten wie abgebildet
einlegen.
5. Schienenmontageplatte am Kopierer anbringen.
Die Schiene am Sortierer unterhalb des Kopierers wie in der
Abbildung gezeigt einführen, dann die Schienenmontageplatte mit
den beiden Schienenmontageplattenschrauben (M4 x 14) am
Kopierer befestigen.
6. Schiene am Sortierer anbringen.
Schiene in den Schienenanker unten am Sortierer einsetzen und
mit den beiden Schienenschrauben A (M4 x 10) sowie der
Schienenschraube B (M4 x 10) befestigen.
7. Darauf achten, daß der Heftsortierer richtig angebracht und
abgenommen werden kann.
1
Heftsortierer vom Kopierer abnehmen und wieder anbringen,
um zu überprüfen, ob er leicht läuft.
2
Darauf achten, daß der Heftsortierer richtig neben dem
Kopierer einrastet.
6 – 34
