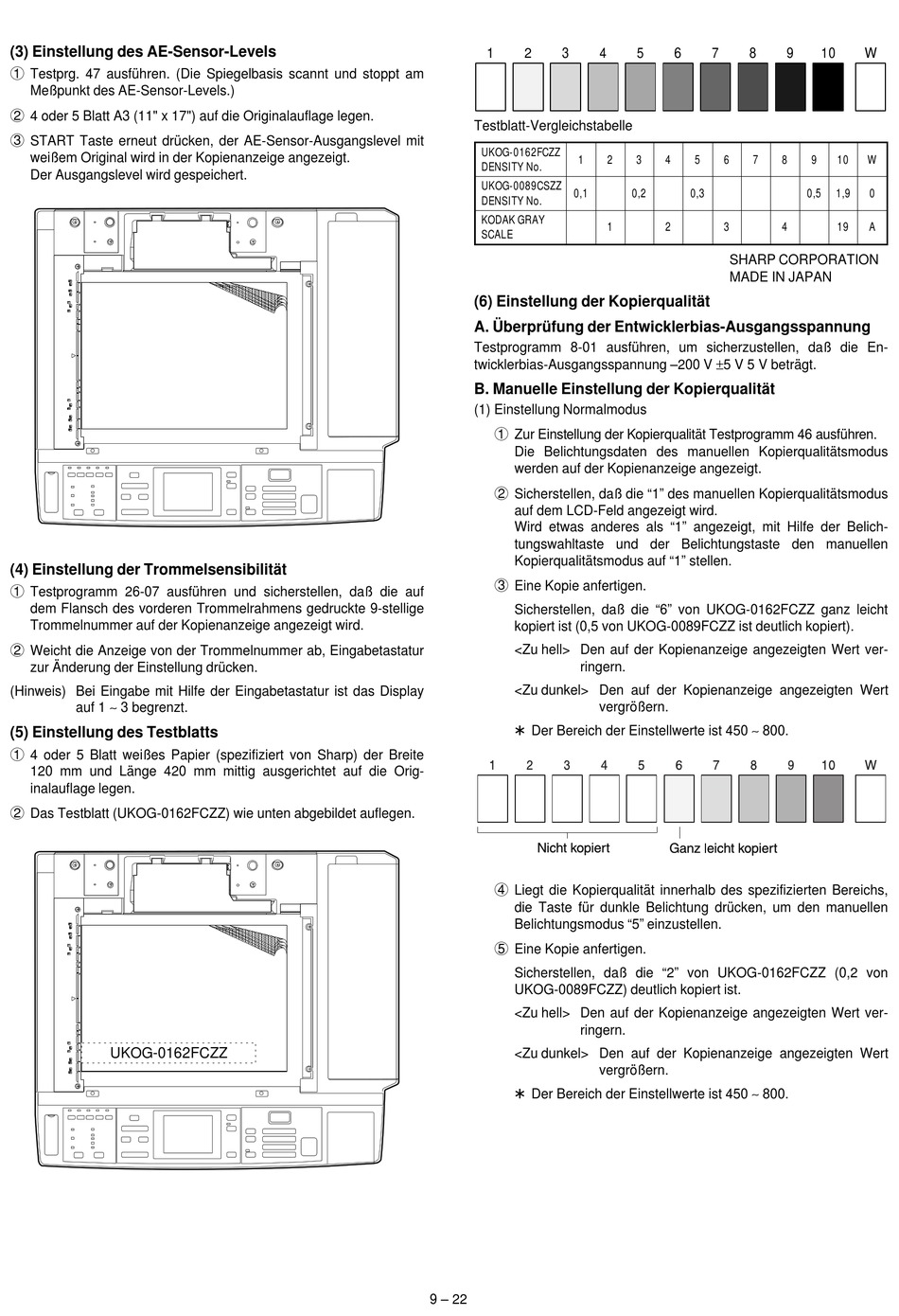

Sharp SF-2052 Serviceanleitung Seite 137

(3) Einstellung des AE-Sensor-Levels
1
Testprg. 47 ausführen. (Die Spiegelbasis scannt und stoppt am
Meßpunkt des AE-Sensor-Levels.)
2
4 oder 5 Blatt A3 (11" x 17") auf die Originalauflage legen.
3
START Taste erneut drücken, der AE-Sensor-Ausgangslevel mit
weißem Original wird in der Kopienanzeige angezeigt.
Der Ausgangslevel wird gespeichert.
(4) Einstellung der Trommelsensibilität
1
Testprogramm 26-07 ausführen und sicherstellen, daß die auf
dem Flansch des vorderen Trommelrahmens gedruckte 9-stellige
Trommelnummer auf der Kopienanzeige angezeigt wird.
2
Weicht die Anzeige von der Trommelnummer ab, Eingabetastatur
zur Änderung der Einstellung drücken.
(Hinweis) Bei Eingabe mit Hilfe der Eingabetastatur ist das Display
auf 1 ∼ 3 begrenzt.
(5) Einstellung des Testblatts
1
4 oder 5 Blatt weißes Papier (spezifiziert von Sharp) der Breite
120 mm und Länge 420 mm mittig ausgerichtet auf die Orig-
inalauflage legen.
2
Das Testblatt (UKOG-0162FCZZ) wie unten abgebildet auflegen.
UKOG-0162FCZZ
1 2 3 4
Testblatt-Vergleichstabelle
UKOG-0162FCZZ
1
DENSITY No.
UKOG-0089CSZZ
0,1
DENSITY No.
KODAK GRAY
SCALE
(6) Einstellung der Kopierqualität
A. Überprüfung der Entwicklerbias-Ausgangsspannung
Testprogramm 8-01 ausführen, um sicherzustellen, daß die En-
twicklerbias-Ausgangsspannung –200 V ±5 V 5 V beträgt.
B. Manuelle Einstellung der Kopierqualität
(1) Einstellung Normalmodus
1
Zur Einstellung der Kopierqualität Testprogramm 46 ausführen.
Die Belichtungsdaten des manuellen Kopierqualitätsmodus
werden auf der Kopienanzeige angezeigt.
2
Sicherstellen, daß die "1" des manuellen Kopierqualitätsmodus
auf dem LCD-Feld angezeigt wird.
Wird etwas anderes als "1" angezeigt, mit Hilfe der Belich-
tungswahltaste und der Belichtungstaste den manuellen
Kopierqualitätsmodus auf "1" stellen.
3
Eine Kopie anfertigen.
Sicherstellen, daß die "6" von UKOG-0162FCZZ ganz leicht
kopiert ist (0,5 von UKOG-0089FCZZ ist deutlich kopiert).
<Zu hell> Den auf der Kopienanzeige angezeigten Wert ver-
ringern.
<Zu dunkel> Den auf der Kopienanzeige angezeigten Wert
vergrößern.
* Der Bereich der Einstellwerte ist 450 ∼ 800.
4
Liegt die Kopierqualität innerhalb des spezifizierten Bereichs,
die Taste für dunkle Belichtung drücken, um den manuellen
Belichtungsmodus "5" einzustellen.
5
Eine Kopie anfertigen.
Sicherstellen, daß die "2" von UKOG-0162FCZZ (0,2 von
UKOG-0089FCZZ) deutlich kopiert ist.
<Zu hell> Den auf der Kopienanzeige angezeigten Wert ver-
ringern.
<Zu dunkel> Den auf der Kopienanzeige angezeigten Wert
vergrößern.
* Der Bereich der Einstellwerte ist 450 ∼ 800.
9 – 22
5 6 7 8
2 3 4 5 6 7
0,2 0,3
1 2 3
SHARP CORPORATION
MADE IN JAPAN
9 10 W
8 9 10 W
0,5 1,9 0
4 19 A
