I Einstellschraube lösen und Transportrollenkupplung herausnehmen.

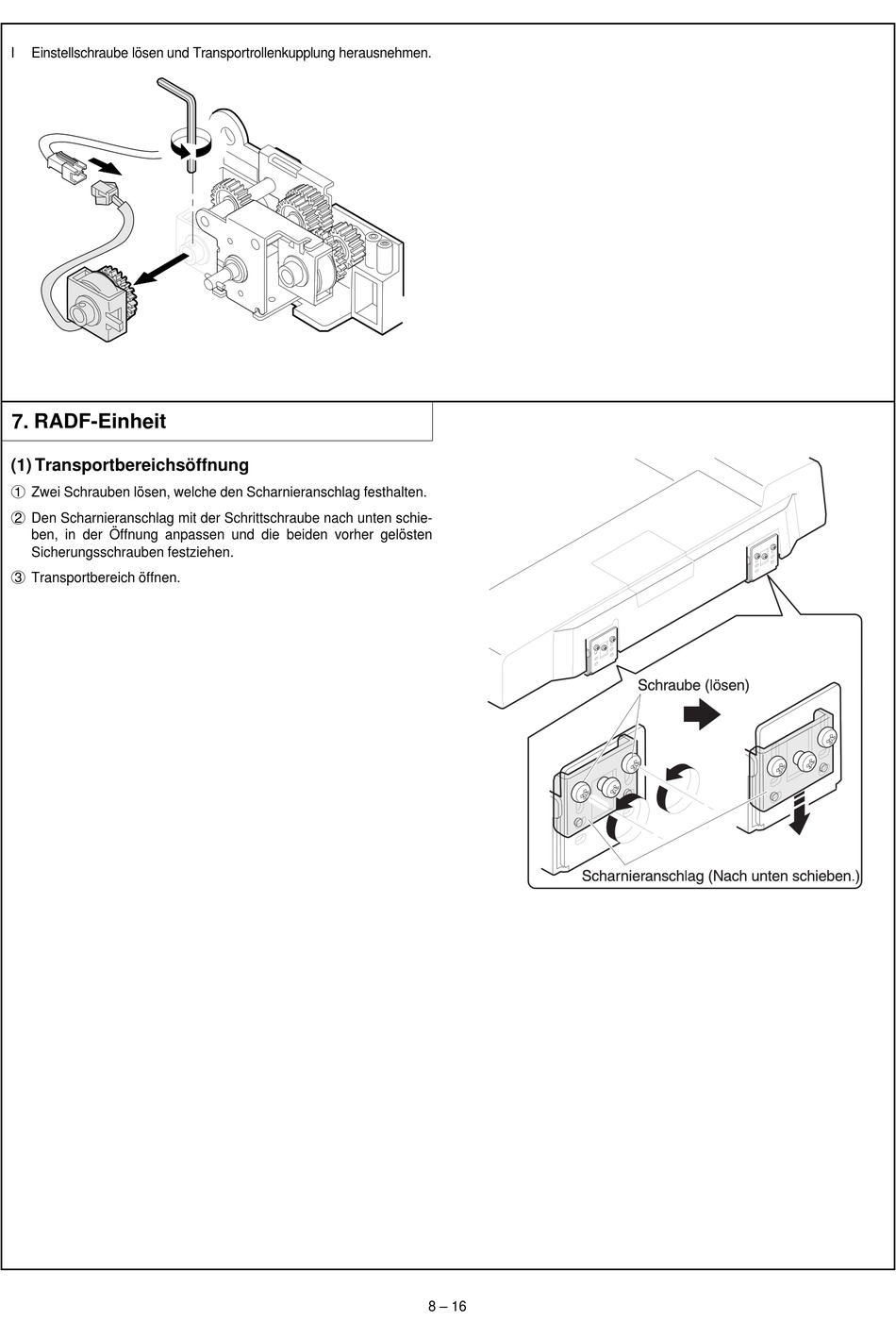

7. RADF-Einheit

(1) Transportbereichsöffnung
1
Zwei Schrauben lösen, welche den Scharnieranschlag festhalten.
2
Den Scharnieranschlag mit der Schrittschraube nach unten schie-
ben, in der Öffnung anpassen und die beiden vorher gelösten
Sicherungsschrauben festziehen.
3
Transportbereich öffnen.
8 – 16
