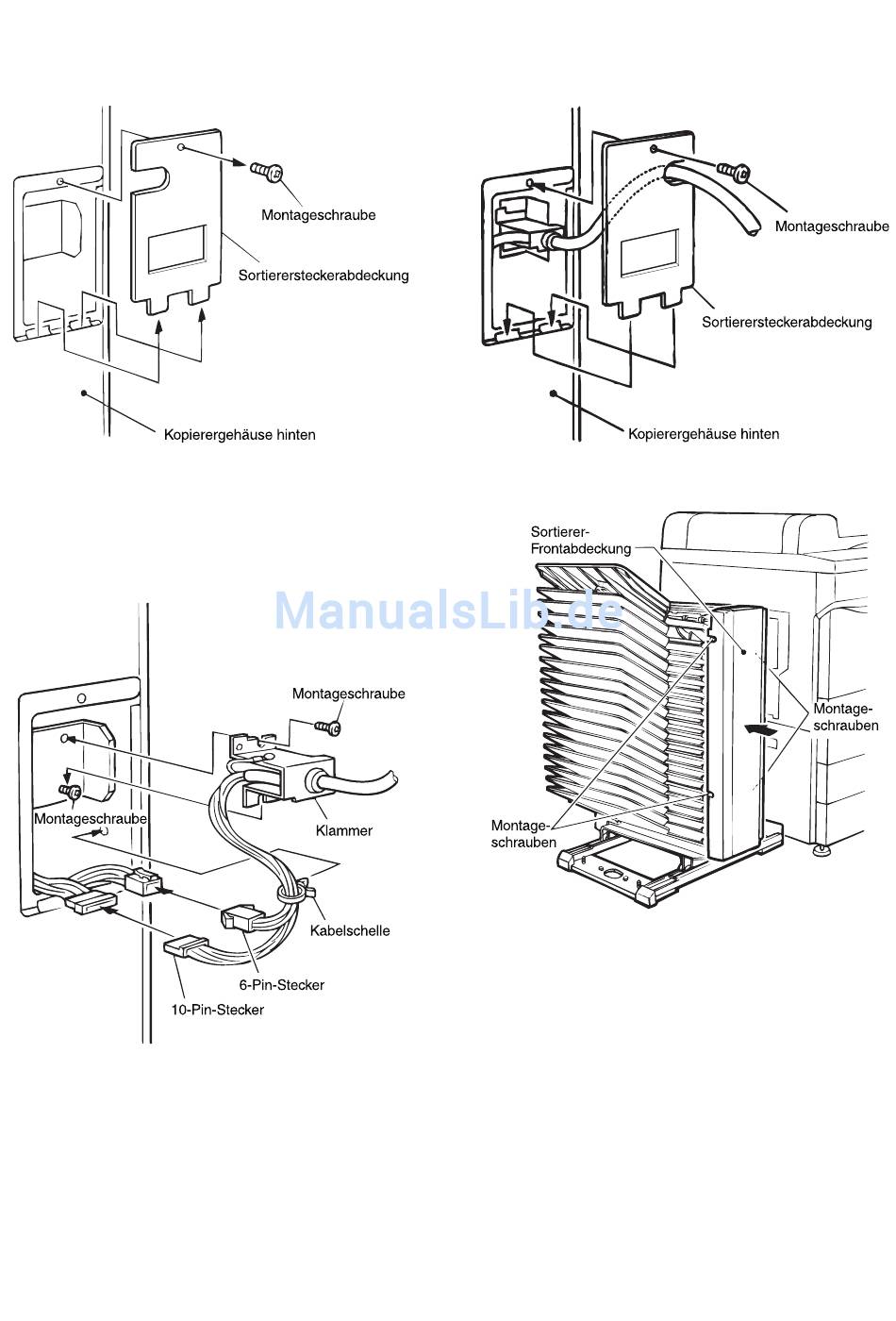

6. Sortierersteckerabdeckung abnehmen.
Die Schraube lösen, mit der die Sortierersteckerabdeckung hinten am
Kopierergehäuse befestigt ist, dann Sortierersteckerabdeckung
abnehmen.
7. Sortiererstecker einstecken.
Eine der beiden mitgelieferten Klammerschrauben wie in der
Abbildung gezeigt, lose einschrauben. Dann die Klammer über dieser
Schraube einhaken und die andere Klammerschraube einschrauben.
Anschließend beide Schrauben anziehen.
Dann den 6-poligen und den 10-poligen Stecker des Sortierers in die
6- und 10-polige Buchse am Kopierer einstecken und die
Kabelschelle in die Bohrung unterhalb des Montageteils einstecken.
8. Sortierersteckerabdeckung wieder anbringen.
Die Steckerabdeckung, die in Schritt 6 abgenommen wurde, wieder in
die hintere Verkleidung des Kopierergehäuses einsetzen. Dann mit
der Schraube befestigen.
9. Frontabdeckung des Sortierers wieder anbringen.
Mit den vier Montageschrauben die Frontabdeckung des Sortierers,
die in Schritt (6) abgenommen wurde, wieder anbringen.
10. Laufrolleneinheit anbringen.
Die beiden Montageschrauben an der Sortierergrundplatte lösen,
dann die Laufrolleneinheit wie dargestellt anbringen und die beiden
Schrauben wieder anziehen.
Darauf achten, daß die Laufrollen der Laufrolleneinheit sich ganz
oben befinden. Sollte dies nicht der Fall sein, Laufrolle in die oberste
Position bringen.
