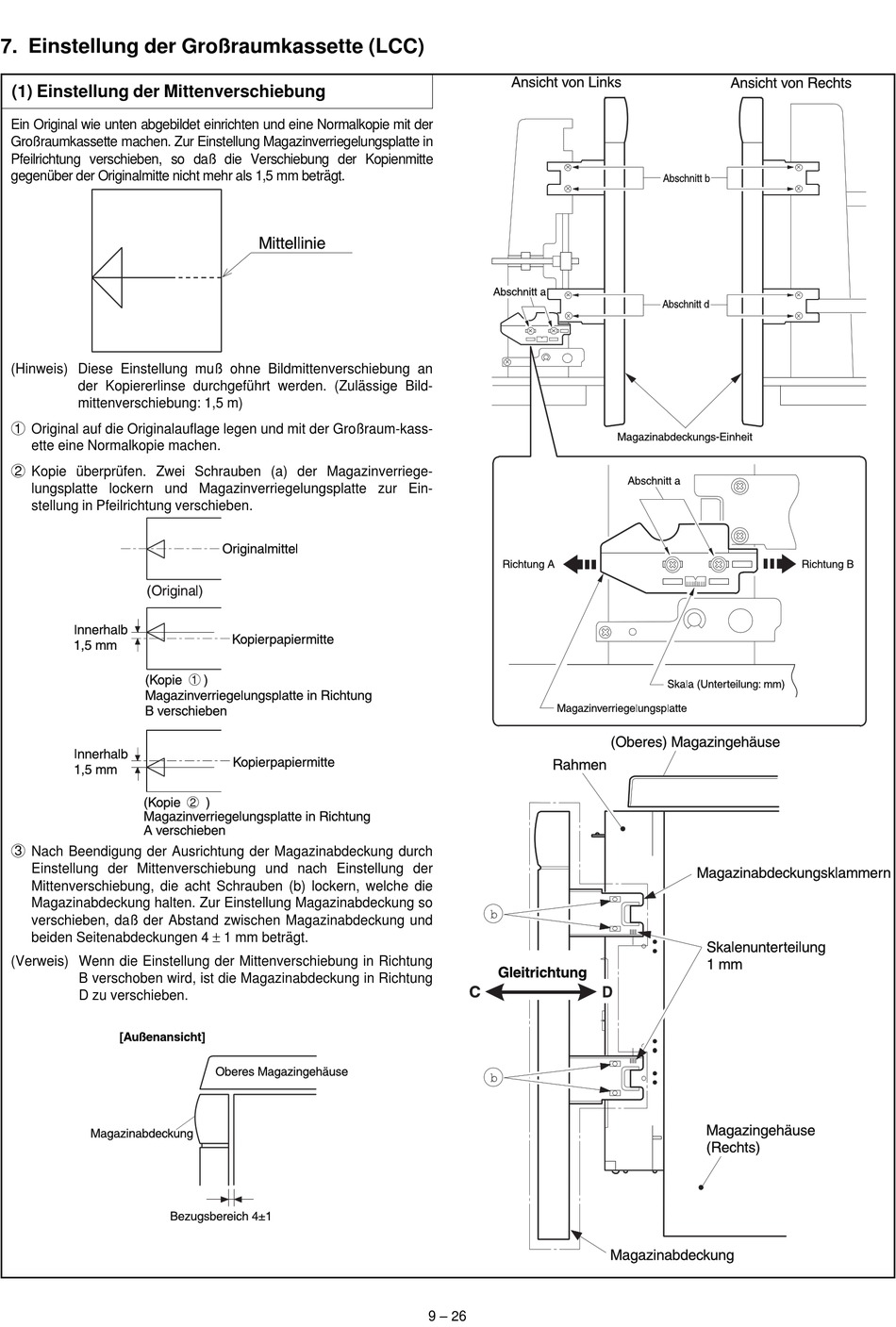

7. Einstellung der Großraumkassette (LCC)

(1) Einstellung der Mittenverschiebung

Ein Original wie unten abgebildet einrichten und eine Normalkopie mit der
Großraumkassette machen. Zur Einstellung Magazinverriegelungsplatte in
Pfeilrichtung verschieben, so daß die Verschiebung der Kopienmitte
gegenüber der Originalmitte nicht mehr als 1,5 mm beträgt.
(Hinweis) Diese Einstellung muß ohne Bildmittenverschiebung an
der Kopiererlinse durchgeführt werden. (Zulässige Bild-
mittenverschiebung: 1,5 m)
1
Original auf die Originalauflage legen und mit der Großraum-kass-
ette eine Normalkopie machen.
2
Kopie überprüfen. Zwei Schrauben (a) der Magazinverriege-
lungsplatte lockern und Magazinverriegelungsplatte zur Ein-
stellung in Pfeilrichtung verschieben.
3
Nach Beendigung der Ausrichtung der Magazinabdeckung durch
Einstellung der Mittenverschiebung und nach Einstellung der
Mittenverschiebung, die acht Schrauben (b) lockern, welche die
Magazinabdeckung halten. Zur Einstellung Magazinabdeckung so
verschieben, daß der Abstand zwischen Magazinabdeckung und
beiden Seitenabdeckungen 4 ± 1 mm beträgt.
(Verweis) Wenn die Einstellung der Mittenverschiebung in Richtung
B verschoben wird, ist die Magazinabdeckung in Richtung
D zu verschieben.
