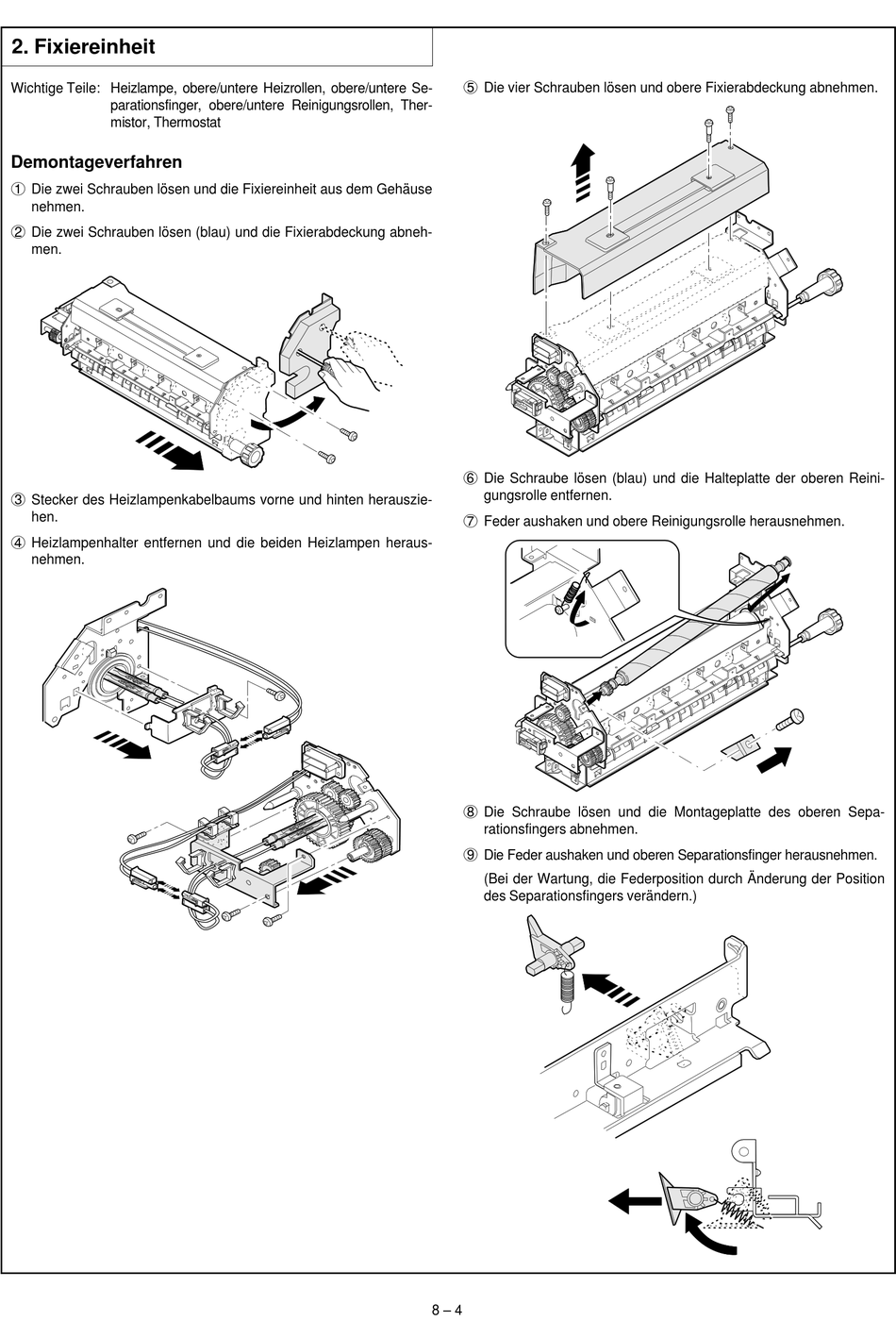

2. Fixiereinheit

Wichtige Teile: Heizlampe, obere/untere Heizrollen, obere/untere Se-
parationsfinger, obere/untere Reinigungsrollen, Ther-
mistor, Thermostat
Demontageverfahren
1
Die zwei Schrauben lösen und die Fixiereinheit aus dem Gehäuse
nehmen.
2
Die zwei Schrauben lösen (blau) und die Fixierabdeckung abneh-
men.
3
Stecker des Heizlampenkabelbaums vorne und hinten herauszie-
hen.
4
Heizlampenhalter entfernen und die beiden Heizlampen heraus-
nehmen.
5
Die vier Schrauben lösen und obere Fixierabdeckung abnehmen.
6
Die Schraube lösen (blau) und die Halteplatte der oberen Reini-
gungsrolle entfernen.
7
Feder aushaken und obere Reinigungsrolle herausnehmen.
8
Die Schraube lösen und die Montageplatte des oberen Sepa-
rationsfingers abnehmen.
9
Die Feder aushaken und oberen Separationsfinger herausnehmen.
(Bei der Wartung, die Federposition durch Änderung der Position
des Separationsfingers verändern.)
8 – 4
