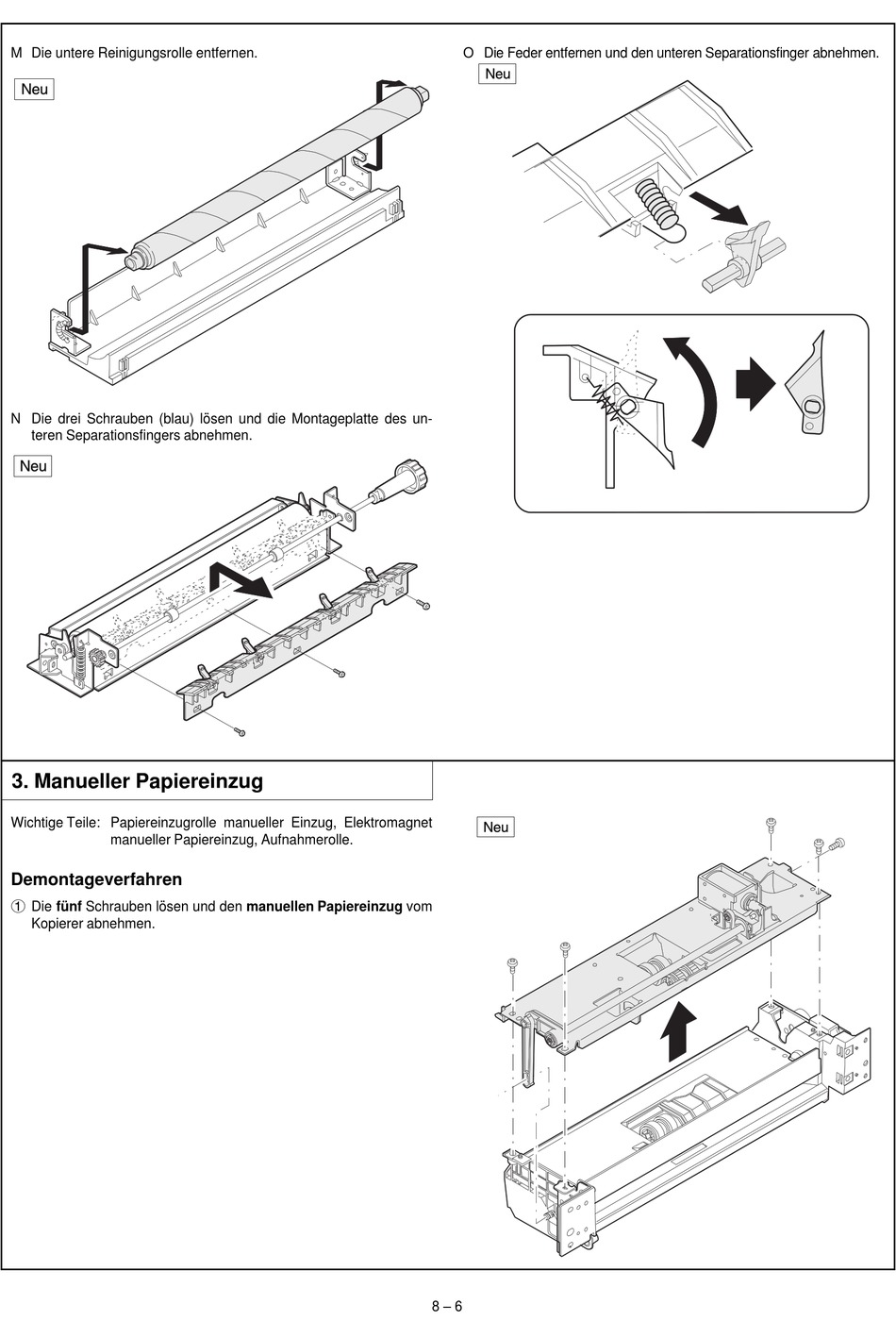

M Die untere Reinigungsrolle entfernen.
N Die drei Schrauben (blau) lösen und die Montageplatte des un-
teren Separationsfingers abnehmen.

3. Manueller Papiereinzug

Wichtige Teile: Papiereinzugrolle manueller Einzug, Elektromagnet
manueller Papiereinzug, Aufnahmerolle.
Demontageverfahren
1
Die fünf Schrauben lösen und den manuellen Papiereinzug vom
Kopierer abnehmen.
O Die Feder entfernen und den unteren Separationsfinger abnehmen.
8 – 6
