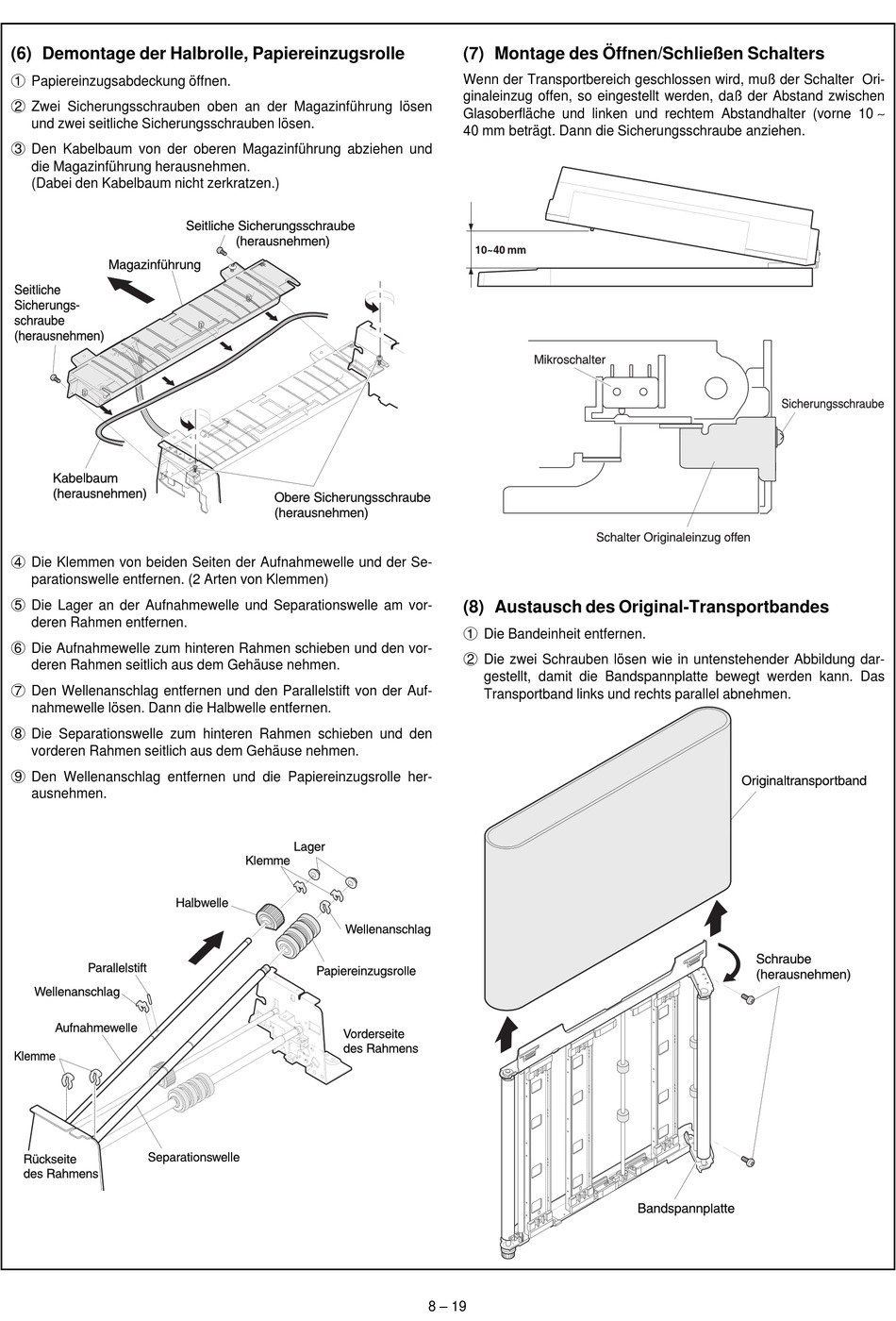

(6) Demontage der Halbrolle, Papiereinzugsrolle

1
Papiereinzugsabdeckung öffnen.
2
Zwei Sicherungsschrauben oben an der Magazinführung lösen
und zwei seitliche Sicherungsschrauben lösen.
3
Den Kabelbaum von der oberen Magazinführung abziehen und
die Magazinführung herausnehmen.
(Dabei den Kabelbaum nicht zerkratzen.)
4
Die Klemmen von beiden Seiten der Aufnahmewelle und der Se-
parationswelle entfernen. (2 Arten von Klemmen)
5
Die Lager an der Aufnahmewelle und Separationswelle am vor-
deren Rahmen entfernen.
6
Die Aufnahmewelle zum hinteren Rahmen schieben und den vor-
deren Rahmen seitlich aus dem Gehäuse nehmen.
7
Den Wellenanschlag entfernen und den Parallelstift von der Auf-
nahmewelle lösen. Dann die Halbwelle entfernen.
8
Die Separationswelle zum hinteren Rahmen schieben und den
vorderen Rahmen seitlich aus dem Gehäuse nehmen.
9
Den Wellenanschlag entfernen und die Papiereinzugsrolle her-
ausnehmen.
(7) Montage des Öffnen/Schließen Schalters
Wenn der Transportbereich geschlossen wird, muß der Schalter Ori-
ginaleinzug offen, so eingestellt werden, daß der Abstand zwischen
Glasoberfläche und linken und rechtem Abstandhalter (vorne 10 ∼
40 mm beträgt. Dann die Sicherungsschraube anziehen.

(8) Austausch des Original-Transportbandes

1
Die Bandeinheit entfernen.
2
Die zwei Schrauben lösen wie in untenstehender Abbildung dar-
gestellt, damit die Bandspannplatte bewegt werden kann. Das
Transportband links und rechts parallel abnehmen.
8 – 19
