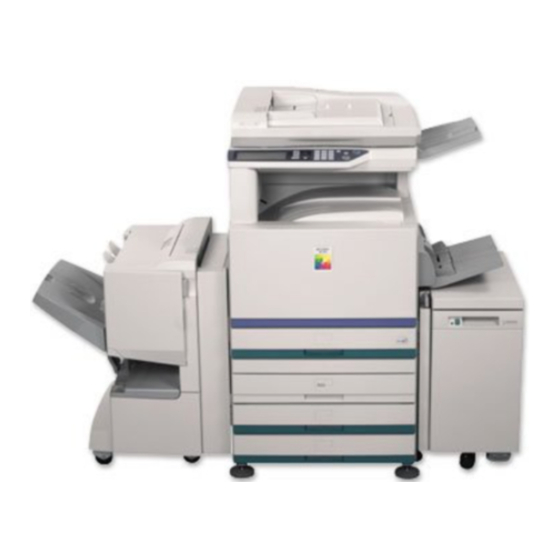

DIGITALER FARBKOPIERER UND FARBDRUCKER (AR-C260)
DIGITALES FARB-MULTIFUNKTIONSSYSTEM (AR-C260M)
BEDIENUNGSHANDBUCH
(allgemeine Hinweise und Kopierbetrieb)
VOR DER INBETRIEBNAHME
●
DES GERÄTS · · · · · · · · · · 1-1
VERWALTEN DES GERÄTS · · 2-1
●
PERIPHERIEGERÄTE · · · · 3-1
●
VOR DEM KOPIEREN · · · · 4-1
●
GRUNDLEGENDE
●
VORGEHENSWEISE
BEIM KOPIEREN · · · · · · · · 5-1
KOMFORT-KOPIER-
●
FUNKTIONEN · · · · · · · · · · 6-1
GERÄTEWARTUNG
●
(KOPIEREN)· · · · · · · · · · · · 7-1
TECHNISCHE DATEN · · · · 8-1
●
Damit Sie alle Funktionen, die das Gerät bietet, nutzen können,
sollten Sie dieses Handbuch vor dem ersten Gebrauch sorgfältig
durchlesen.
Bevor Sie dieses Gerät installieren, sollten Sie die Aufstell-
anweisungen und Sicherheits-/Warnhinweise aufmerksam
durchlesen.
Sie sollten alle Bedienungshandbücher sowie das vorliegende
Handbuch, das „Bedienungshandbuch (allgemeine Hinweise und
Kopierbetrieb)", und die Handbücher zu den installierten optiona-
len Einrichtungen stets griffbereit aufbewahren.
MODELL
Seite
