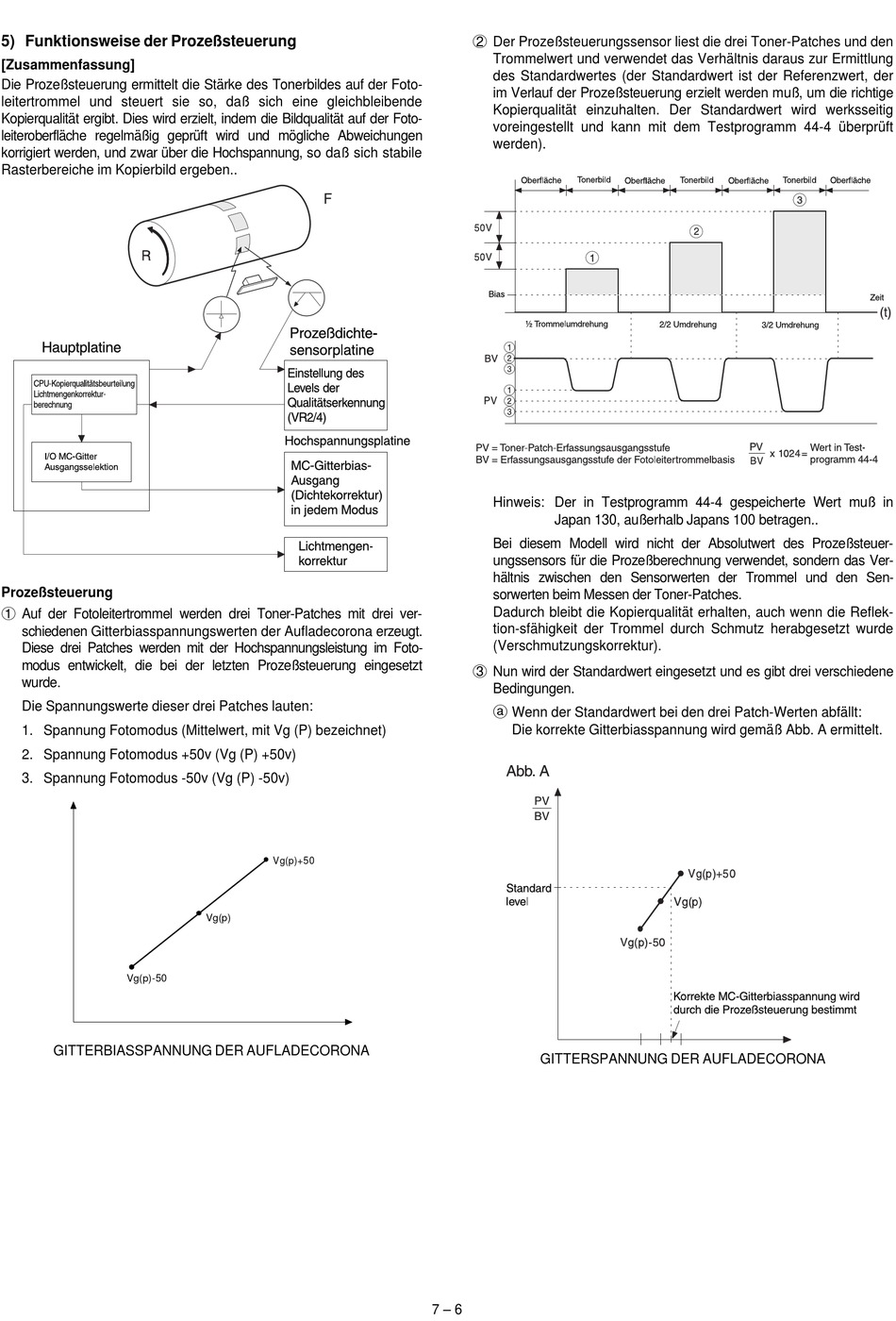

5) Funktionsweise der Prozeßsteuerung
[Zusammenfassung]
Die Prozeßsteuerung ermittelt die Stärke des Tonerbildes auf der Foto-
leitertrommel und steuert sie so, daß sich eine gleichbleibende
Kopierqualität ergibt. Dies wird erzielt, indem die Bildqualität auf der Foto-
leiteroberfläche regelmäßig geprüft wird und mögliche Abweichungen
korrigiert werden, und zwar über die Hochspannung, so daß sich stabile
Rasterbereiche im Kopierbild ergeben..
Prozeßsteuerung
1
Auf der Fotoleitertrommel werden drei Toner-Patches mit drei ver-
schiedenen Gitterbiasspannungswerten der Aufladecorona erzeugt.
Diese drei Patches werden mit der Hochspannungsleistung im Foto-
modus entwickelt, die bei der letzten Prozeßsteuerung eingesetzt
wurde.
Die Spannungswerte dieser drei Patches lauten:
1. Spannung Fotomodus (Mittelwert, mit Vg (P) bezeichnet)
2. Spannung Fotomodus +50v (Vg (P) +50v)
3. Spannung Fotomodus -50v (Vg (P) -50v)
Vg(p)-50
GITTERBIASSPANNUNG DER AUFLADECORONA
Vg(p)+50
Vg(p)
2
Der Prozeßsteuerungssensor liest die drei Toner-Patches und den
Trommelwert und verwendet das Verhältnis daraus zur Ermittlung
des Standardwertes (der Standardwert ist der Referenzwert, der
im Verlauf der Prozeßsteuerung erzielt werden muß, um die richtige
Kopierqualität einzuhalten. Der Standardwert wird werksseitig
voreingestellt und kann mit dem Testprogramm 44-4 überprüft
werden).
Hinweis: Der in Testprogramm 44-4 gespeicherte Wert muß in
Japan 130, außerhalb Japans 100 betragen..
Bei diesem Modell wird nicht der Absolutwert des Prozeßsteuer-
ungssensors für die Prozeßberechnung verwendet, sondern das Ver-
hältnis zwischen den Sensorwerten der Trommel und den Sen-
sorwerten beim Messen der Toner-Patches.
Dadurch bleibt die Kopierqualität erhalten, auch wenn die Reflek-
tion-sfähigkeit der Trommel durch Schmutz herabgesetzt wurde
(Verschmutzungskorrektur).
3
Nun wird der Standardwert eingesetzt und es gibt drei verschiedene
Bedingungen.
a
Wenn der Standardwert bei den drei Patch-Werten abfällt:
Die korrekte Gitterbiasspannung wird gemäß Abb. A ermittelt.
GITTERSPANNUNG DER AUFLADECORONA
7 – 6
