Sharp SF-2052 Serviceanleitung Seite 74

(3) Grundlegende Funktionen

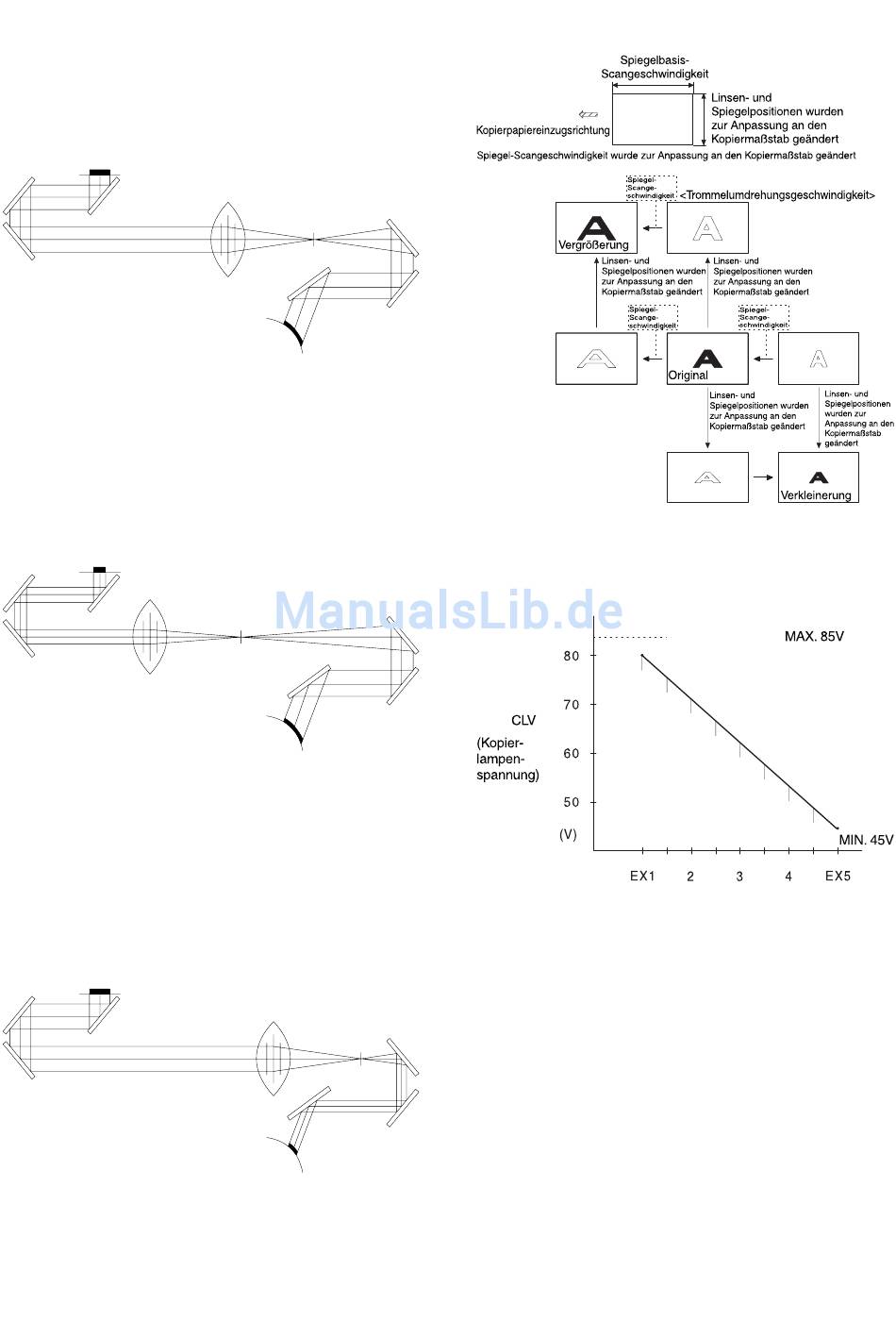

(Verhältnis zwischen Original, Linsen und Bildern bei verschiedenen
Vergrößerungsmaßstäben)
Normalkopie: Der Abstand zwischen dem aufgelegten Original und der
Linse ist gleich dem Abstand zwischen Linse und Foto-
leitertrommel, so daß eine Normalkopie gemacht wird.
Vergrößerung: Im Vergleich zu einer Normalkopie ist die Linse näher
am Original, der Abstand zwischen Original und Linse
ist kürzer.
Der Abstand zwischen Spiegel Nr. 4 und 5 und der
Linse wird größer, und die Belichtungsoberfläche auf
dem Fotoleiter wird ebenfalls größer.
So vergrößert sich der Abstand zwischen Original und
Belichtungsoberfläche auf der Fotoleitertrommel im
Vergleich zu einer Normalkopie.
Verkleinerung: Im Vergleich zu einer Normalkopie ist die Linse näher
an der Fotoleitertrommel, der Abstand zwischen
Originaloberfläche und Linse wird größer.
Der Abstand zwischen Linse und Belichtungsoberfläche
auf der Trommel ist kürzer.
Der Abstand zwischen Spiegel Nr.4/5 und Spiegelbasis
von der Linse ist größer.
Der Abstand zwischen Original und Belichtung-soberfläche
auf der Trommel ist ebenfalls größer als bei einer Normal-
kopie.
(Kopierlampensteuerung je nach Kopierqualität)
°
Manuelle Belichtungssteuerung
Zur Ermittlung der Kopierlampenspannung (Vcl) in EX1 und EX5 ist
das Testprogramm 46 durchzuführen.
Anschließend den Differenzbetrag dieser beiden Werte durch neun
teilen.
Die Lampenspannung wird für die einzelnen Belichtungseinstellungen
über den EIN-Zeitschalter des Kopierlampe-EIN-Signals gesteuert.
°
Fotomodus
Es sind dieselben Steuervorgänge wie bei manueller Kopierqualität-
einstellung durchzuführen. Die Kopierstärke wird über das Senken der
Gitterspannung an der Aufladecorona gesteuert. Zur Aufrechterhaltung
der Bildqualität bei halber Kopierstärke wird das Kopierlampe-EIN-Sig-
nal am Zeitschalter gegenüber der Einstellung im Modus manuelle
Kopierqualität verkürzt (die Kopierlampenspannung wird verringert).
7 – 14
