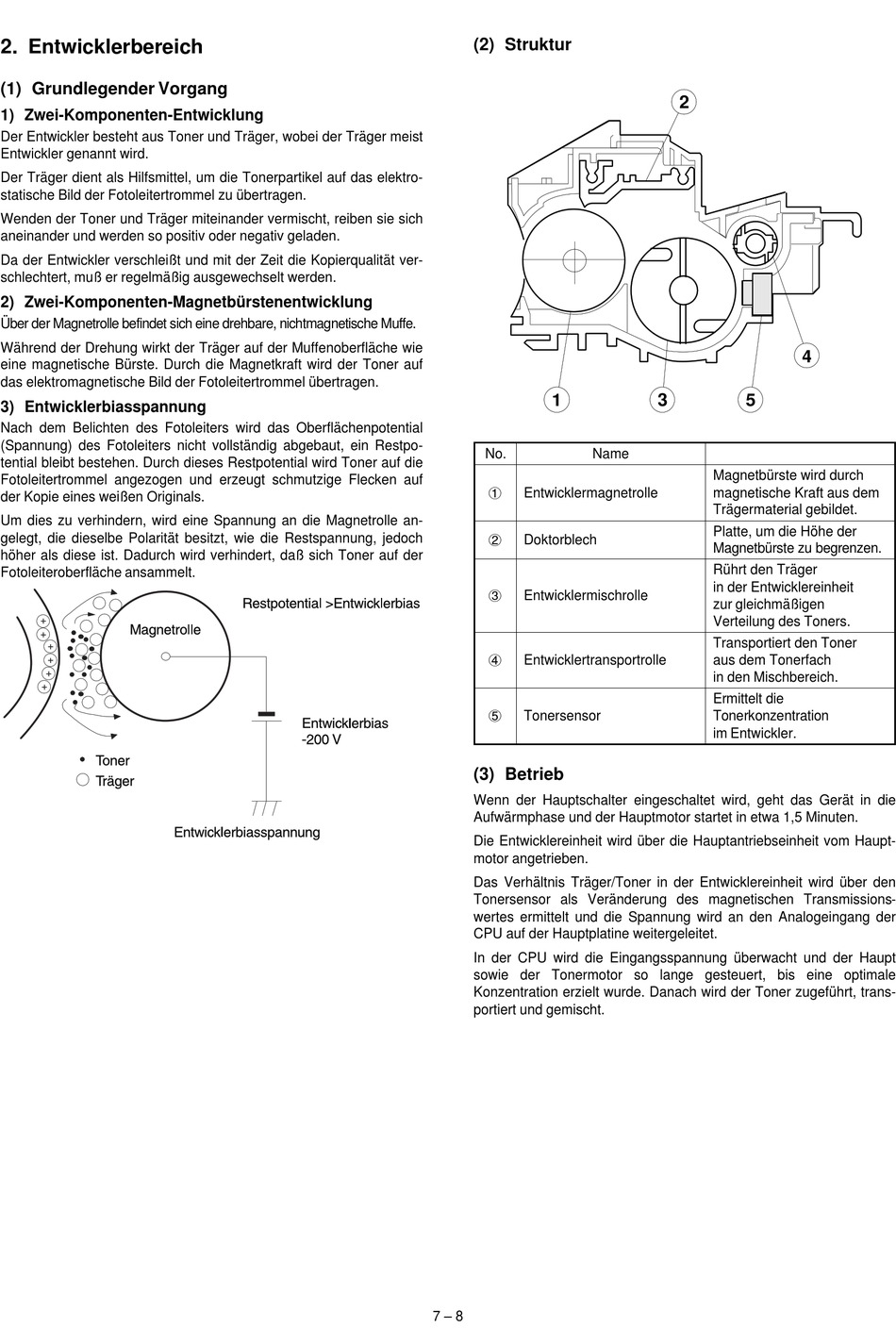

2. Entwicklerbereich

(1) Grundlegender Vorgang
1) Zwei-Komponenten-Entwicklung
Der Entwickler besteht aus Toner und Träger, wobei der Träger meist
Entwickler genannt wird.
Der Träger dient als Hilfsmittel, um die Tonerpartikel auf das elektro-
statische Bild der Fotoleitertrommel zu übertragen.
Wenden der Toner und Träger miteinander vermischt, reiben sie sich
aneinander und werden so positiv oder negativ geladen.
Da der Entwickler verschleißt und mit der Zeit die Kopierqualität ver-
schlechtert, muß er regelmäßig ausgewechselt werden.
2) Zwei-Komponenten-Magnetbürstenentwicklung
Über der Magnetrolle befindet sich eine drehbare, nichtmagnetische Muffe.
Während der Drehung wirkt der Träger auf der Muffenoberfläche wie
eine magnetische Bürste. Durch die Magnetkraft wird der Toner auf
das elektromagnetische Bild der Fotoleitertrommel übertragen.
3) Entwicklerbiasspannung
Nach dem Belichten des Fotoleiters wird das Oberflächenpotential
(Spannung) des Fotoleiters nicht vollständig abgebaut, ein Restpo-
tential bleibt bestehen. Durch dieses Restpotential wird Toner auf die
Fotoleitertrommel angezogen und erzeugt schmutzige Flecken auf
der Kopie eines weißen Originals.
Um dies zu verhindern, wird eine Spannung an die Magnetrolle an-
gelegt, die dieselbe Polarität besitzt, wie die Restspannung, jedoch
höher als diese ist. Dadurch wird verhindert, daß sich Toner auf der
Fotoleiteroberfläche ansammelt.
(2) Struktur
1
No. Name
1
Entwicklermagnetrolle
2
Doktorblech
3
Entwicklermischrolle
4
Entwicklertransportrolle
5 Tonersensor

(3) Betrieb

Wenn der Hauptschalter eingeschaltet wird, geht das Gerät in die
Aufwärmphase und der Hauptmotor startet in etwa 1,5 Minuten.
Die Entwicklereinheit wird über die Hauptantriebseinheit vom Haupt-
motor angetrieben.
Das Verhältnis Träger/Toner in der Entwicklereinheit wird über den
Tonersensor als Veränderung des magnetischen Transmissions-
wertes ermittelt und die Spannung wird an den Analogeingang der
CPU auf der Hauptplatine weitergeleitet.
In der CPU wird die Eingangsspannung überwacht und der Haupt
sowie der Tonermotor so lange gesteuert, bis eine optimale
Konzentration erzielt wurde. Danach wird der Toner zugeführt, trans-
portiert und gemischt.
7 – 8
2
4
3 5
Magnetbürste wird durch
magnetische Kraft aus dem
Trägermaterial gebildet.
Platte, um die Höhe der
Magnetbürste zu begrenzen.
Rührt den Träger
in der Entwicklereinheit
zur gleichmäßigen
Verteilung des Toners.
Transportiert den Toner
aus dem Tonerfach
in den Mischbereich.
Ermittelt die
Tonerkonzentration
im Entwickler.
