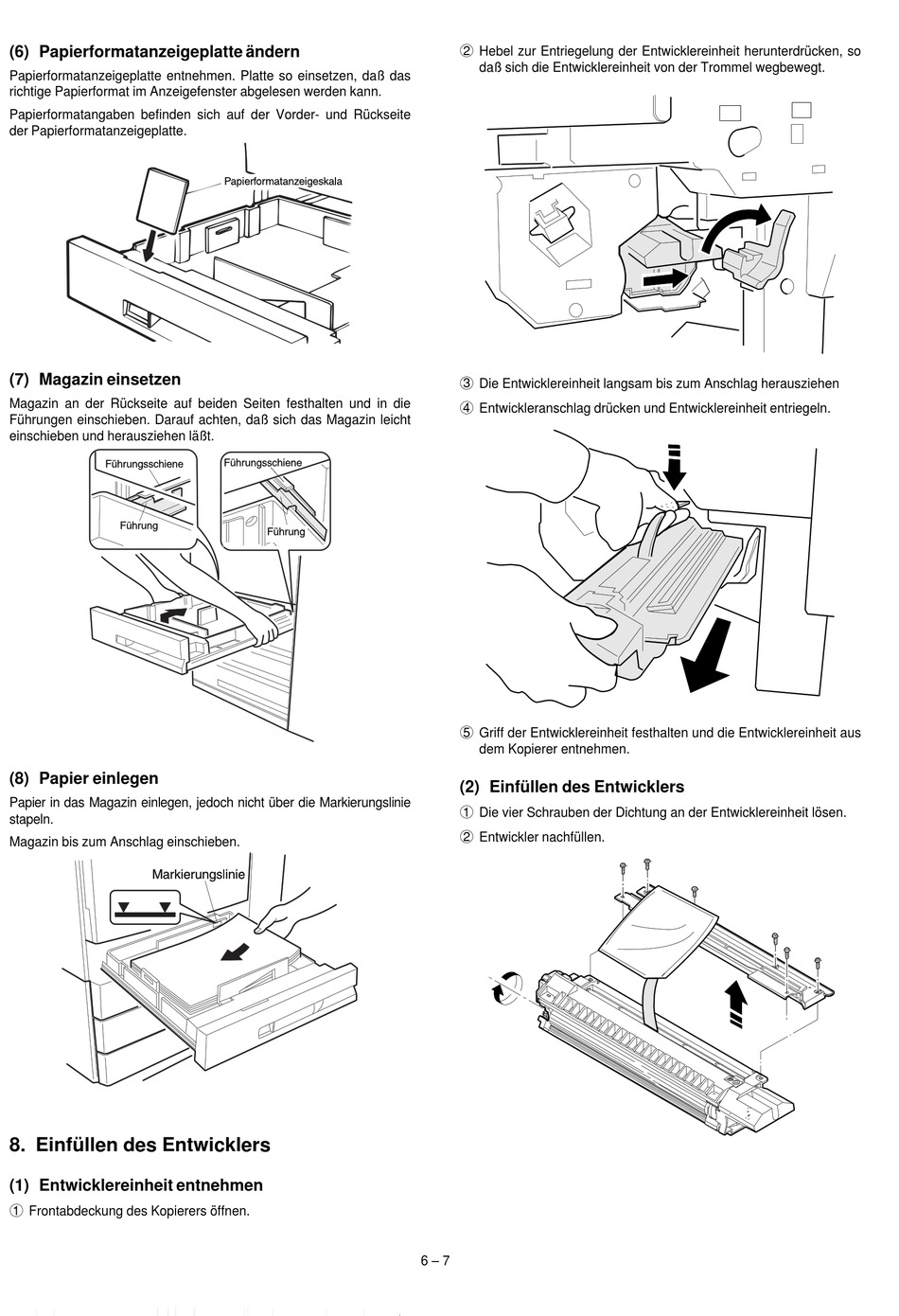

(6) Papierformatanzeigeplatte ändern
Papierformatanzeigeplatte entnehmen. Platte so einsetzen, daß das
richtige Papierformat im Anzeigefenster abgelesen werden kann.
Papierformatangaben befinden sich auf der Vorder- und Rückseite
der Papierformatanzeigeplatte.
(7) Magazin einsetzen
Magazin an der Rückseite auf beiden Seiten festhalten und in die
Führungen einschieben. Darauf achten, daß sich das Magazin leicht
einschieben und herausziehen läßt.
(8) Papier einlegen
Papier in das Magazin einlegen, jedoch nicht über die Markierungslinie
stapeln.
Magazin bis zum Anschlag einschieben.
8. Einfüllen des Entwicklers
(1) Entwicklereinheit entnehmen
1
Frontabdeckung des Kopierers öffnen.
2
Hebel zur Entriegelung der Entwicklereinheit herunterdrücken, so
daß sich die Entwicklereinheit von der Trommel wegbewegt.
3
Die Entwicklereinheit langsam bis zum Anschlag herausziehen
4
Entwickleranschlag drücken und Entwicklereinheit entriegeln.
5
Griff der Entwicklereinheit festhalten und die Entwicklereinheit aus
dem Kopierer entnehmen.
(2) Einfüllen des Entwicklers
1
Die vier Schrauben der Dichtung an der Entwicklereinheit lösen.
2
Entwickler nachfüllen.
6 – 7
