Das Bit 14 wird nicht genutzt.
Die Zustandswort-Bits 12 und 13 „Betriebsartabhängig" werden nur in den Konfigurati-
onen der Positioniersteuerung genutzt (Parameter
ACTIVE CUBE Frequenzumrichter unterstützen eine externe 24 V-Spannungsversorgung
für die Steuerelektronik des Umrichters. Auch bei ausgeschalteter Netzspannung ist die
Kommunikation zwischen der Steuerung (SPS) und dem Frequenzumrichter möglich.
Das Bit 4 „Spannung – Freigegeben" des Zustandswortes zeigt den aktuellen Status der
Netzversorgung:
Bit 4 „Spannung – Freigegeben" = 0 signalisiert „Keine Netzspannung" und das Starten
des Antriebs ist nicht möglich.
Bit 4 „Spannung – Freigegeben" = 1 signalisiert „Netzspannung eingeschaltet" und der
Antrieb ist startbereit.
ACTIVE CUBE und ACTIVE Frequenzumrichter können unterschiedliche Zustände anzei-
gen, da im ACTIVE CUBE Bit 4 des Statuswortes wie oben beschrieben verwendet wird.
10/13

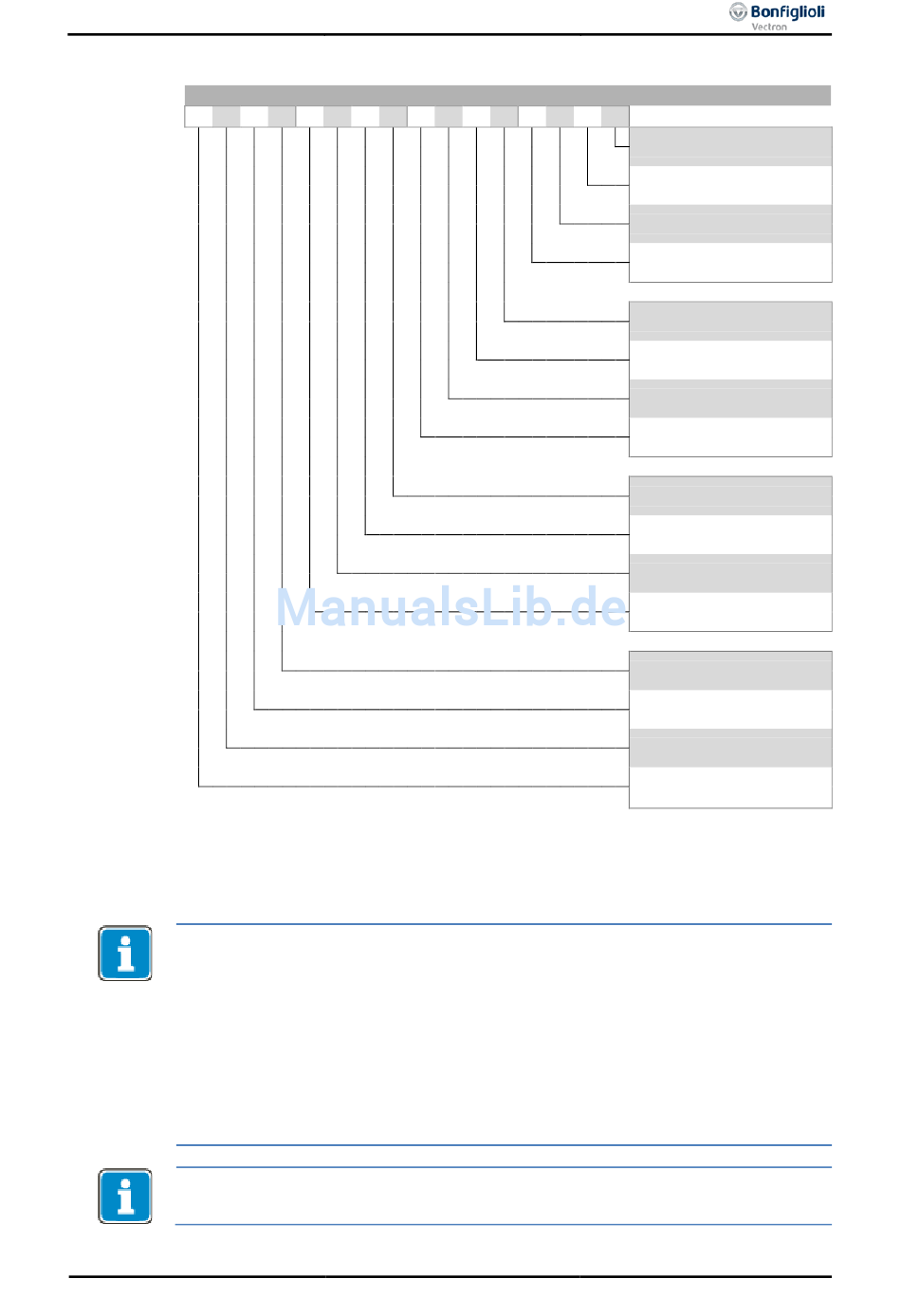

Zustandswort 411
8 7 6 5 4 3 2
Konfiguration
CM-PROFINET
1 0 Bit
0 Einschaltbereit
1
Eingeschaltet
2 Betrieb – Freigegeben
3 Fehler
4 Spannung – Freigegeben
5
Schnellhalt (Nullaktiv)
6 Einschalten – Gesperrt
7 Warnung
8 Herstellerabhängig
9 Remote
10
Ziel erreicht
11 Interner Grenzwert aktiv
12 Betriebsartabhängig
13 Betriebsartabhängig
14
Herstellerabhängig
Herstellerabhängig:
15
Warnung 2
30 = x40).
