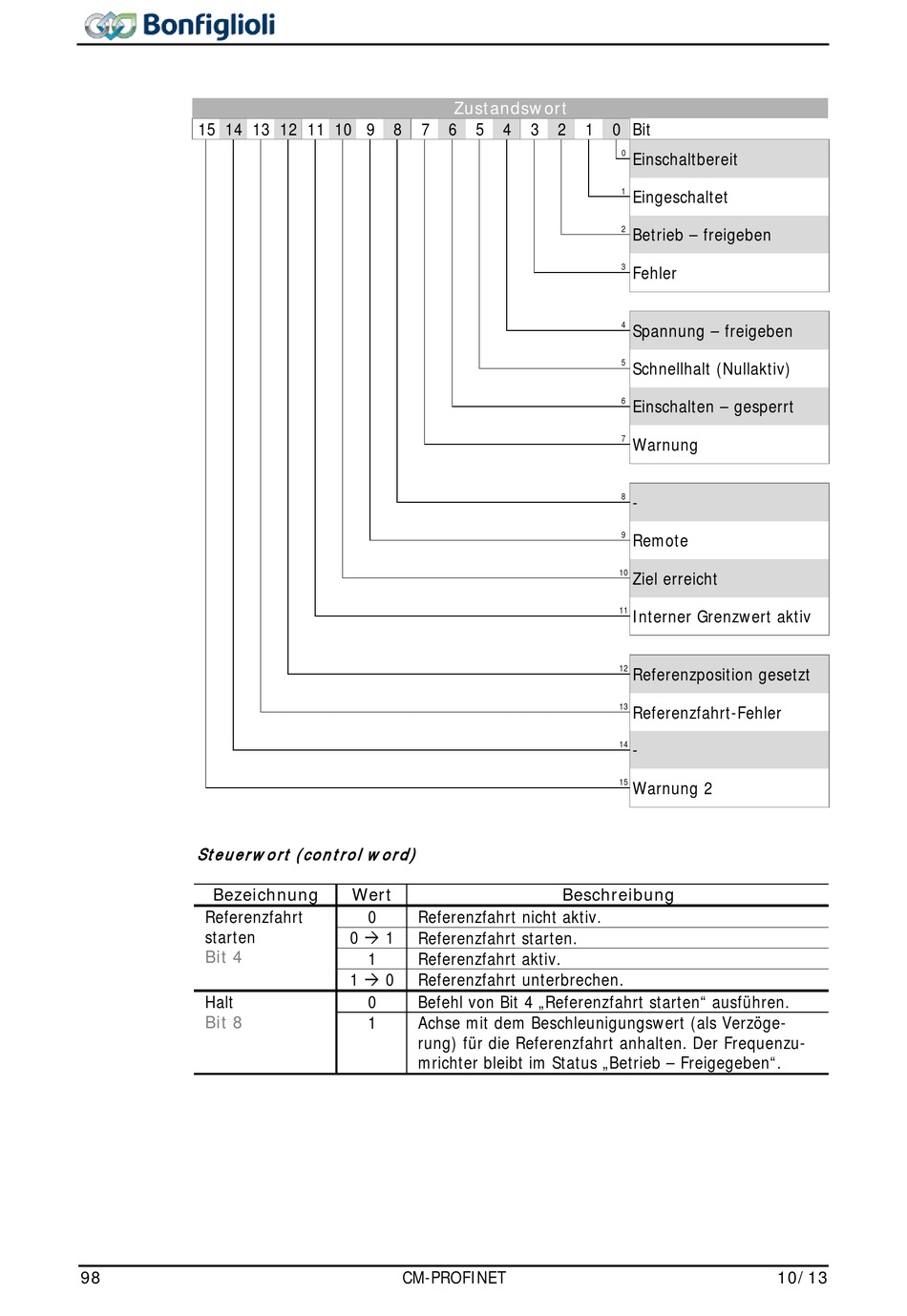

BONFIGLIOLI Vectron ACTIVE CUBE Betriebsanleitung Seite 98

15 14 13 12 11 10 9
Steuerw ort (control w ord)
Bezeichnung
Referenzfahrt
starten
Bit 4
Halt
Bit 8
98
Zustandswort
8 7 6 5 4
Wert
0 Referenzfahrt nicht aktiv.
0  1
Referenzfahrt starten.
1 Referenzfahrt aktiv.
1  0 Referenzfahrt unterbrechen.
0 Befehl von Bit 4 „Referenzfahrt starten" ausführen.
1 Achse mit dem Beschleunigungswert (als Verzöge-
rung) für die Referenzfahrt anhalten. Der Frequenzu-
mrichter bleibt im Status „Betrieb – Freigegeben".
CM-PROFINET
3 2 1 0 Bit
0
Einschaltbereit
1
Eingeschaltet
2 Betrieb – freigeben
3 Fehler
4 Spannung – freigeben
5
Schnellhalt (Nullaktiv)
6 Einschalten – gesperrt
7 Warnung
8 -
9 Remote
10
Ziel erreicht
11 Interner Grenzwert aktiv
12 Referenzposition gesetzt
13 Referenzfahrt-Fehler
14
-
15 Warnung 2
Beschreibung
10/13
