11.1.1 Geräte Statemachine

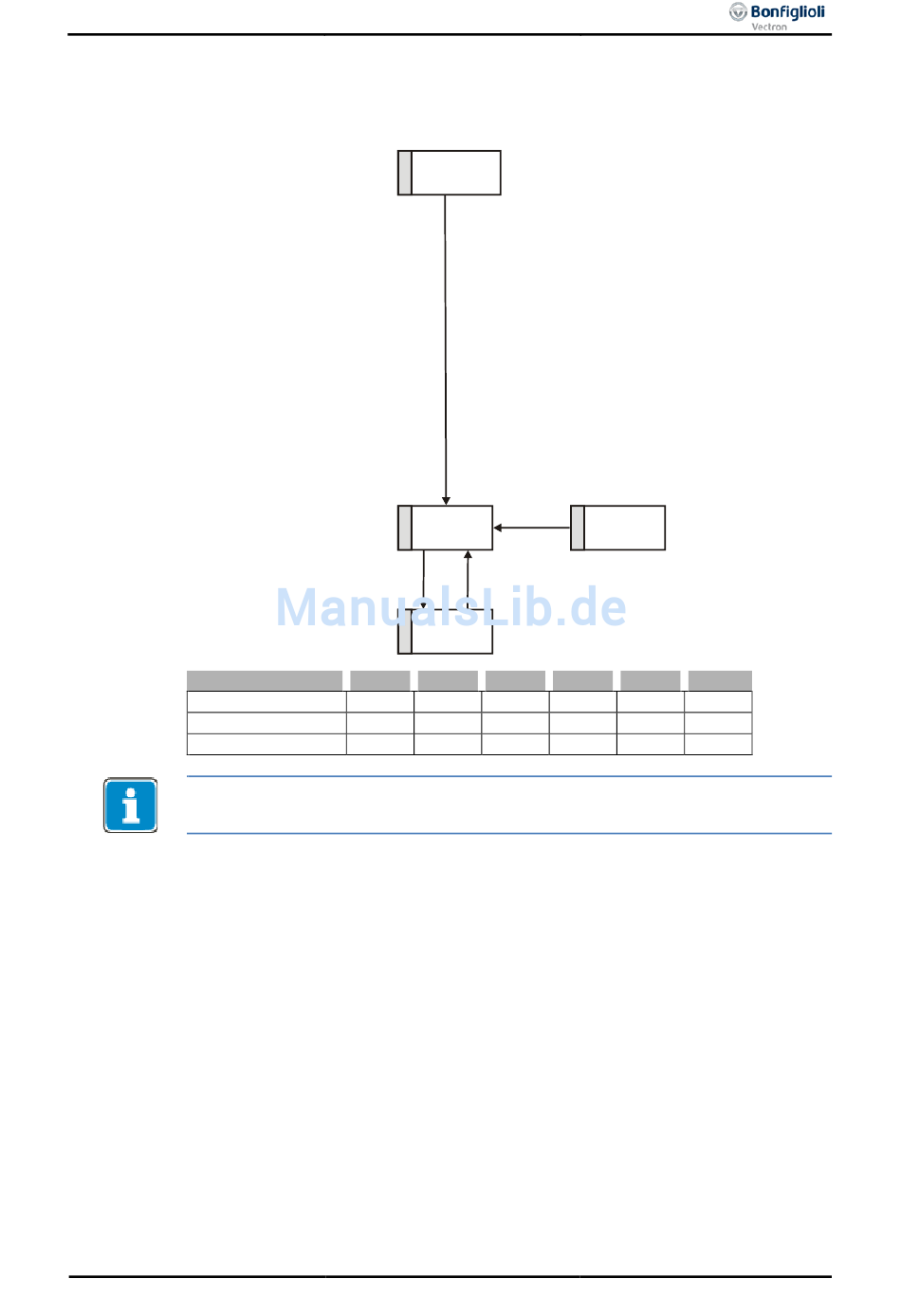

Statemachine:
Zustandswort
Eingeschaltet
Betrieb freigegeben
Fehler
„x" bedeutet beliebiger Wert.
Das Bit 7 „Warnung" kann zu beliebigen Zeitpunkten eine geräteinterne Warnmel-
dung anzeigen. Die Auswertung der aktuellen Warnung erfolgt durch Auslesen des
Warnstatus mit Parameter
Das Bit 10 „Ziel erreicht" wird gesetzt, wenn der vorgegebene Sollwert erreicht wur-
de. Im Sonderfall Netzausfallstützung wird das Bit auch dann gesetzt, wenn die Netz-
ausfallstützung die Frequenz 0 Hz erreicht hat (siehe Betriebsanleitung zum Frequen-
zumrichter).
Für „Ziel erreicht" gilt eine Hysterese (Toleranzbereich), die über den Parameter
Regelabweichung
quenzumrichter).
Das Bit 11 „Interner Grenzwert aktiv" zeigt an, dass eine interne Begrenzung aktiv
ist. Dies kann beispielsweise die Strombegrenzung, die Drehmomentbegrenzung oder
die Überspannungsregelung sein. Alle Funktionen führen dazu, dass der Sollwert ver-
lassen oder nicht erreicht wird.
Das Bit 15 „Warnung 2" meldet einen kritischen Betriebszustand, der innerhalb kur-
zer Zeit zu einer Störungsabschaltung des Frequenzumrichters führt. Dieses Bit wird
gesetzt, wenn eine zeitverzögerte Warnung für Motor-Temperatur, Kühlkörper-
/Innenraum-Temperatur, Ixt-Überwachung oder Netzphasenausfall anliegt.
10/13
Nicht
1 einschaltbetreit
0x00
Eingeschaltet
4
0x23
Antrieb
Antrieb
stoppen
starten
Betrieb
5
freigegeben
0x37
Bit 5 Bit 4 Bit 3
1 0
1 1
x x
270.
Warnungen
549 eingestellt werden kann (siehe Betriebsanleitung zum Fre-
CM-PROFINET
Fehler
quittieren
Fehler
8
0x08
Bit 2 Bit 1
0 0 1
0 1 1
1 x x
Bit 0
1
1
x
max.
