Die zwei möglichen Objekte PKW und PZD sind im Menü BV Drive verfügbar. Das
gewünschte Objekt kann per Drag & Drop dem Frequenzumrichter zugewiesen
werden.

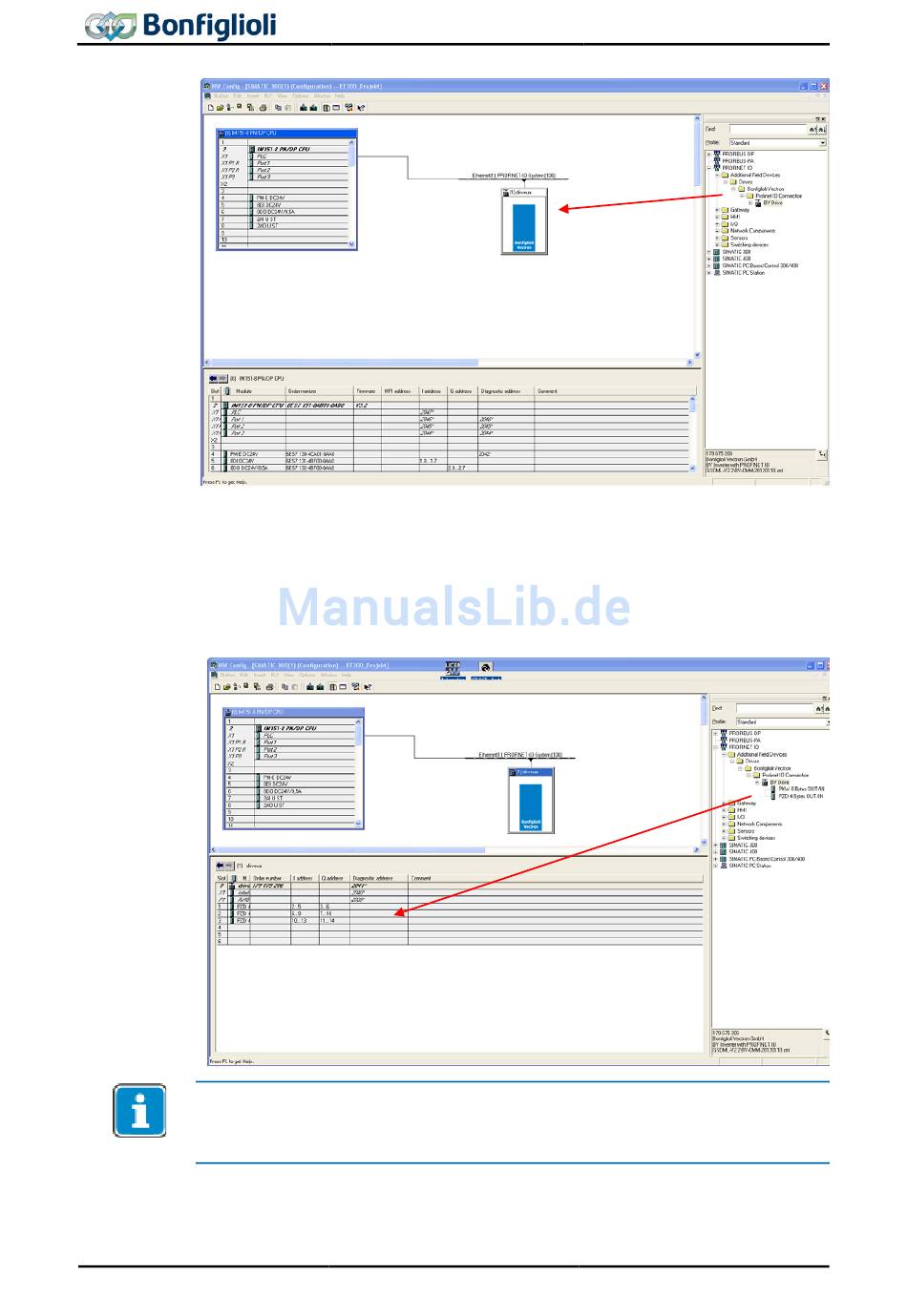

Die Bildschirmkopie vom Hardwarekonfigurator STEP7 zeigt einen mit dem
PROFINET IO-System verbundenen Frequenzumrichter, der mit 3 PZD-Objekten
konfiguriert ist.
• Die Datenflussrichtung IN/Eingang und OUT/Ausgang wird aus Sicht der SPS
angegeben.
• Jedes konfigurierte PZD-Objekt besteht aus zwei Wort-Objekten (4 Byte) PZDn
und PZDn+1, jeweils für Eingang und Ausgang.
